Описание

Маркировка

Вентиляторы осевые ВО-25-188

1- ВО-25-188: Вентилятор осевой высокоэффективный
2- Номер вентилятора, число соответствующее проход-
ному сечению корпуса, в дециметрах
3- Мощность электродвигателя, Вт
4- Количество полюсов электродвигателя (параметр
напрямую связан частотой вращения вала)
5- Напряжение питания электродвигателя 380В

Назначение

Вентиляторы осевые ВО-25-188 применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, подпорной вентиляции.

Конструкция

Осевые вентиляторы состоят из четырех основных элементов: рабочего колеса, корпуса и асинхронного электродвигателя, размещенного в корпусе.

Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД. Лопатки выполнены объемными, литьем под давлением из армированного стекловолокном пластика.

В качестве привода используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором серии АИР.

По направлению потока воздуха вентиляторы разделяются на приточные и вытяжные.

Вентилятор приточный: вентилятор, поток воздуха в котором движется по направлению от рабочего колеса к двигателю.

Вентилятор вытяжной: вентилятор, поток воздуха в котором движется по направлению от двигателя к рабочему колесу.

Условия эксплуатации

Вентиляторы осевые ВО-25-188 предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 45 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150 с температурой окружающей среды от минус 40 до плюс 45 оС.

Характеристики

Название

Подача
воздуха,
тыс. м3/час

Полное
давление,
Па

Мощность
электродв.,
Вт

Частота
вращения,
об/мин

Уровень
шума*,
дБ(А)

Вес, кг

(*1)

(*2)

ВО 25-188-8М-1

13,0-27,0

385-125

2,2

1500

91

64,1

68,1

ВО 25-188-8М-2

17,0-32,0

410-170

3,0

1500

91

68,5

72

  ВО 25-188-8М-3

19,5-34,5

440-220

4,0

1500

95

77,5

81

ВО 25-188-8М-4

25,0-42,0

470-310

5,5

1500

97

708

111

ВО 25-188-8М-5

25,5-44,5

570-360

7,5

1500

98

132

135

ВО 25-188-8М-6

30,0-47,5

560-420

11,0

1500

98

146

149

ВО 25-188-9М-1

18,0-40,0

435-180

4,0

1500

94

80,3

86,3

ВО 25-188-9М-2

24,0-47,0

450-250

5,5

1500

96

111

118

ВО 25-188-9М-3

30,0-54,0

500-340

7,5

1500

101

135

142

ВО 25-188-9М-4

33,0-57,5

570-380

11,0

1500

103

147

154

ВО 25-188-10М-1

25,0-50,0

450-190

5,5

1500

101

115

123

ВО 25-188-10М-2

32,0-59,0

500-270

7,5

1500

101

139

147

ВО 25-188-10М-3

40,0-70,0

560-370

11,0

1500

104

151

159

ВО 25-188-10М-4

44,0-75,0

660-430

15,0

1500

109

199

213

ВО 25-188-11,2М-1

19,0-46,0

350-100

4,0

1000

95

130

139

ВО 25-188-11,2М-2

24,0-57,0

360-150

5,5

1000

95

153

162

ВО 25-188-11,2М-3

28,0-66,5

370-215

7,5

1000

96

167

176

ВО 25-188-11,2М-4

34,0-78,0

390-285

11,0

1000

96

215

230

ВО 25-188-12,5М-1

30,0-61,0

425-115

7,5

1000

97

178

189

ВО 25-188-12,5М-2

35,0-77,0

490-170

11,0

1000

98

228

245

ВО 25-188-12,5М-3

39,0-92,0

525-260

15,0

1000

99

251

268

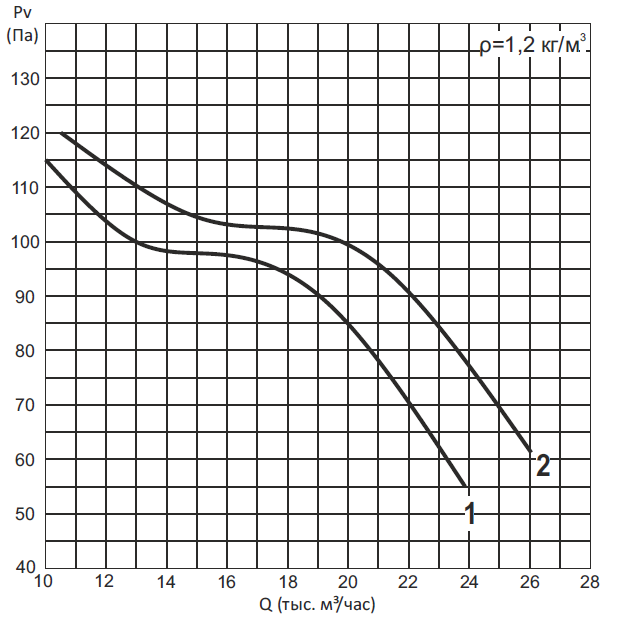

Аэродинамические характеристики

ВО-25-188-4,0 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

4

0,18

0,7

35

21

2

0,25

0,9

45

22,5

Вентиляторы осевые ВО-25-188

ВО-25-188-4,0 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



2



0,75

2,0

25

26

2

1,1

2,8

30

28

3

1,5

3,8

35

32

4

2,2

4,8

45

33

Вентиляторы осевые ВО-25-188

ВО-25-188-4,5 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

4

0,18

0,7

25

24

2

0,25

0,9

32,5

25

3

0,37

1,2

40

26

Вентиляторы осевые ВО-25-188

ВО-25-188-4,5 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 2

1,1

2,8

25

27

2

1,5

3,8

30

30

3

2,2

4,8

35

32

4

3

6,6

40

37

5

4

8,3

50

42

Вентиляторы осевые ВО-25-188

ВО-25-188-5,0 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

6

 0,25

 1,0

32,5

30

2

37,5

3

45

Вентиляторы осевые ВО-25-188

ВО-25-188-5,0 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



4



0,25

0,9

25

29

2

0,37

1,2

30

31

3

0,55

1,7

37,5

32

4

0,75

2,1

45

33

Вентиляторы осевые ВО-25-188

ВО-25-188-5,0 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

2

2,2

4,8

25

39

2

3

6,6

30

42

3

4

8,3

35

46

4

5,5

11,2

40

55

5

7,5

15,1

45

63

Вентиляторы осевые ВО-25-188

ВО-25-188-5,6 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 6

0,25

1,0

37,5

31

2

0,37

1,4

45

34

3

0,55

1,9

50

36

Вентиляторы осевые ВО-25-188

ВО-25-188-5,6 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1





4

0,55

1,7

30

32

2

0,75

2,1

32,5

35

3

1,1

2,8

40

39

4

1,5

3,6

45

42

5

2,2

5,2

50

47

Вентиляторы осевые ВО-25-188

ВО-25-188-5,6 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



2

4

8,3

25

49

2

5,5

11,2

32,5

59

3

7,5

15,1

40

82

4

11

22,2

45

110

Вентиляторы осевые ВО-25-188

ВО-25-188-6,3 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 6

0,37

1,4

37,5

36

2

0,55

1,8

45

38

3

0,75

2,3

50

43

Вентиляторы осевые ВО-25-188

ВО-25-188-6,3 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

4

0,55

1,7

25

36

2

0,75

2,1

30

42

3

1,1

2,8

37,5

44

4

1,5

3,6

45

46

5

2,2

5,2

50

49

Вентиляторы осевые ВО-25-188

ВО-25-188-6,3 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

2

5,5

11,2

25

59

2

7,5

15,1

30

81

3

11

22,2

40

150

Вентиляторы осевые ВО-25-188

ВО-25-188-7,1 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



6



0,37

1,4

30

40

2

0,55

1,8

40

42

3

0,75

2,3

45

48

4

1,1

3,1

50

50

Вентиляторы осевые ВО-25-188

ВО-25-188-7,1 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 4

0,75

2,1

25

41

2

1,5

3,6

32,5

48

3

2,2

5,2

40

54

4

3

6,8

45

58

5

4

8,5

50

67

Вентиляторы осевые ВО-25-188

ВО-25-188-7,1 (2 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



2



11

22,2

25

117

2

15

28,9

32,5

162

3

18,5

35,4

37,5

170

4

22

42,7

40

180

Вентиляторы осевые ВО-25-188

ВО-25-188-8,0 (8 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

8

0,75

1,2

45

70

2

1,1

1,7

50

72

Вентиляторы осевые ВО-25-188

ВО-25-188-8,0 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1





6



0,37

1,4

25

51

2

0,55

1,8

30

53

3

0,75

2,3

32,5

60

4

1,1

3,1

40

62

5

1,5

4,3

45

79

6

2,2

5,8

50

106

Вентиляторы осевые ВО-25-188

ВО-25-188-8 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1





4



1,5

3,6

25

59

2

2,2

5,2

30

69

3

3,0

6,8

37,5

70

4

4,0

8,5

40

80

5

5,5

11,3

45

115

6

7,5

15,7

50

130

Вентиляторы осевые ВО-25-188

ВО-25-188-9,0 (8 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

8

1,1

3,1

45

79

2

1,5

4,2

50

83

Вентиляторы осевые ВО-25-188

ВО-25-188-9,0 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



6



0,75

2,1

32,5

63

2

1,1

3,1

37,5

67

3

1,5

4,3

45

75

4

2,2

5,8

50

86

Вентиляторы осевые ВО-25-188

ВО-25-188-9,0 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1



 4



2,2

5,2

25

70

2

3

6,8

32,5

76,5

3

4

8,5

35

85

4

5,5

11,3

40

115

5

7,5

15,7

45

140

6

11

22,8

50

152

Вентиляторы осевые ВО-25-188

ВО-25-188-10,0 (8 полюсов)

 Номер кривой  Число полюсов Мощность уст. (кВт) Ток при 380В (А) Угол установки (град.) Масса, не более(кг)
1  8 1,1 3,1 40 75
2 1,5 4,2 45 82
3 2,2 6,1 50 97

Вентиляторы осевые ВО-25-188

ВО-25-188-10,0 (6 полюсов)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 6

1,1

3,1

25

76

2

1,5

4,3

30

80

3

2,2

5,8

37,5

98

4

3

7,6

40

115

5

4

9,2

50

120

Вентиляторы осевые ВО-25-188

ВО-25-188-10,0 (4 полюса)



Номер кривой



Число полюсов

Мощность уст.



(кВт)

Ток при 380В



(А)

Угол установки



(град.)

Масса, не более

(кг)

1

 4

3

6,8

25

85

2

5,5

11,3

32,5

117

3

7,5

15,7

37,5

142

4

11

22,8

45

158

5

15

30,1

50

205

Вентиляторы осевые ВО-25-188

Размеры

ВО-25-188-4,0 (4 полюса)

ВО-25-188-4,0 (2 полюса)

Габарит

   двигателя

L

(мм)

56

330

63

380

71,80

440

Вентиляторы осевые ВО-25-188

ВО-25-188-4,5 (4 полюса)

ВО-25-188-4,5 (2 полюса)

    Габарит

двигателя

L

(мм)

56

330

63

380

71,80

440

90,100

510

Вентиляторы осевые ВО-25-188

ВО-25-188-5,0 (6 полюсов)

ВО-25-188-5,0 (4 полюса)

Габарит

двигателя

L

(мм)

63

380

71

440

Вентиляторы осевые ВО-25-188

ВО-25-188-5,0 (2 полюса)

Габарит
двигателя

L
(мм)

80

440

90,100

510

112

625

Вентиляторы осевые ВО-25-188

ВО-25-188-5,6 (6 полюсов)

ВО-25-188-5,6 (4 полюса)

Габарит

двигателя

L

(мм)

63,71,80

440

90

510

Вентиляторы осевые ВО-25-188

ВО-25-188-5,6 (2 полюса)

Габарит

двигателя

L

(мм)

100

510

112,132

625

Вентиляторы осевые ВО-25-188

ВО-25-188-6,3 (6 полюсов)

ВО-25-188-6,3 (4 полюса)

Габарит

двигателя

L

(мм)

63,71,80

440

90,100

510

Вентиляторы осевые ВО-25-188

ВО-25-188-6,3 (2 полюса)

Габарит

двигателя

L

(мм)

100

510

112,132

625

Вентиляторы осевые ВО-25-188

ВО-25-188-7,1 (6 полюсов)

ВО-25-188-7,1 (4 полюса)

Габарит

двигателя

L

(мм)

71,80

440

90,100

510

112

625

Вентиляторы осевые ВО-25-188

ВО-25-188-7,1 (2 полюса)

Габарит

двигателя

L

(мм)

100

510

112,132

625

160

815

Вентиляторы осевые ВО-25-188

ВО-25-188-8,0 (8 полюсов)

ВО-25-188-8,0 (6 полюсов)

Габарит

двигателя

L

(мм)

71,80

440

90,100

510

112

625

Вентиляторы осевые ВО-25-188

ВО-25-188-8 (4 полюса)

Габарит

двигателя

L

(мм)

80

440

90,100

510

112,132

625

Вентиляторы осевые ВО-25-188

ВО-25-188-9,0 (8 полюсов)

ВО-25-188-9,0 (6 полюсов)

Габарит

двигателя

L

(мм)

80

440

90,100

510

112,132

625

Вентиляторы осевые ВО-25-188

ВО-25-188-9,0 (4 полюса)

Габарит

двигателя

L

(мм)

90,100

510

112,132 625

Вентиляторы осевые ВО-25-188

ВО-25-188-10,0 (8 полюсов)

ВО-25-188-10,0 (6 полюсов)

Габарит

двигателя

L

(мм)

80

440

90,100

510

112

625

Вентиляторы осевые ВО-25-188

ВО-25-188-10,0 (4 полюса)

Габарит

двигателя

L

(мм)

90,100

510

112,132

625

160,180

815

Вентиляторы осевые ВО-25-188

Полезные файлы
