Крышные вентиляторы
ВКО-3,15-А120-4D Руфос
Арт. 05070100
Вентиляторы осевые крышные ВКО Руфос предназначены для вытяжной и приточной вентиляции помещений.
Описание
Описание
- Для приточной и вытяжной вентиляции.
- Монтаж на кровле с помощью стаканов СТМ Базис.
- Температура перемещаемой среды от -30 °C до +40 °C.
- Встроенные термоконтакты для защиты от перегрева (для вентиляторов с индексом типа электродвигателя R)
- Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м3
- Не допускается наличие липких, волокнистых и абразивных компонентов, взрывоопасных примесей.
- Климатическое исполнение У1 по ГОСТ 15150.
- Общепромышленное исполнение.
- Коррозионностойкое исполнение.
Конструкция

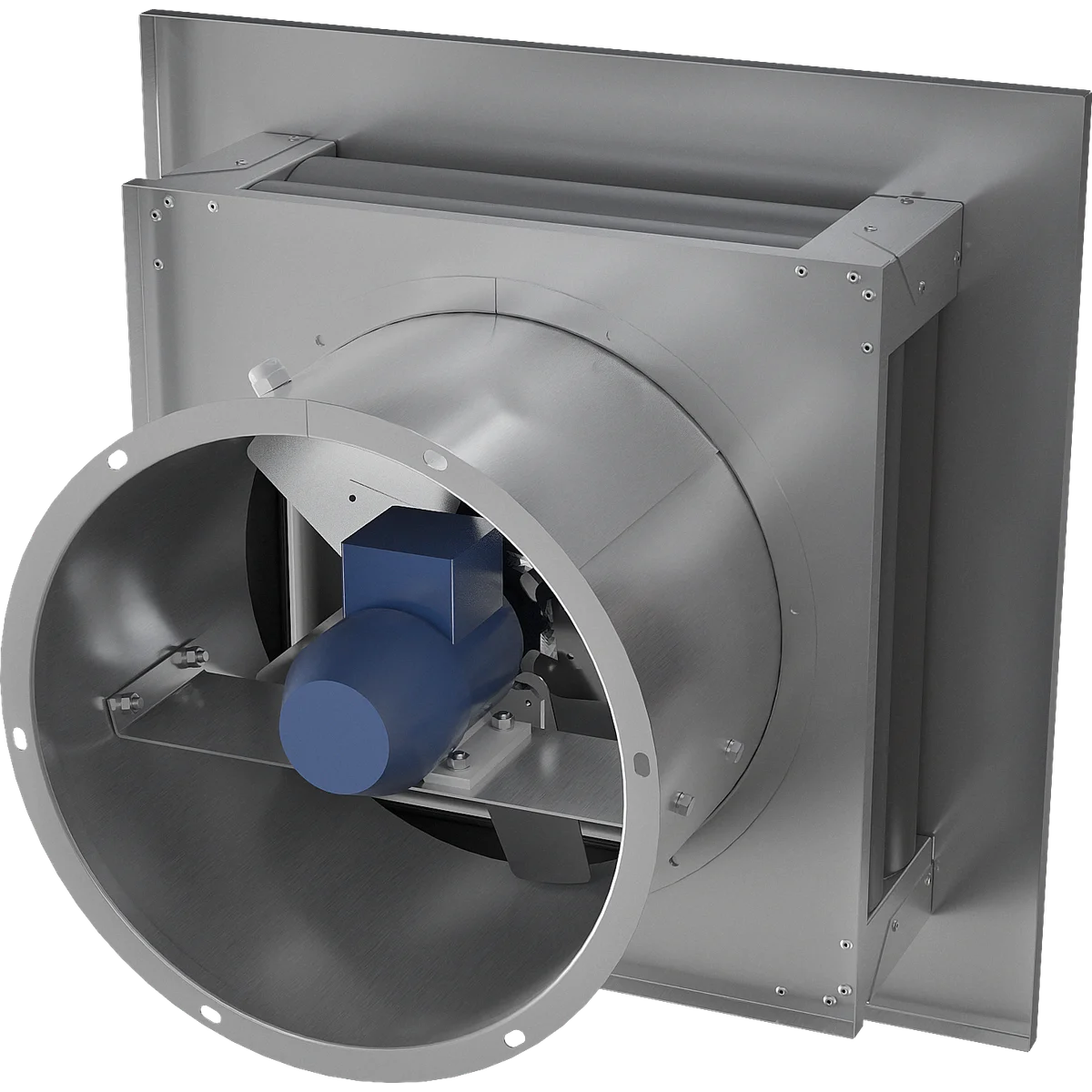

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя. Корпус состоит из обечайки и крыши в которой установлены лопатки обратных клапанов. В стандартном исполнении вентиляторы вытяжные. Вентиляторы комплектуются двумя типами электродвигателей: асинхронный (двигатели серии АИР) двигатель с внешним ротором (индекс R)
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 05070100 |
| Расход воздуха | 2500 м³/ч |
| Мощность уст. | 120 Вт |
| Частота вращения | 1420 об/мин |
| Уровень звукового давления | 68 дБ(А) |
| Степень защиты электродвигателя | IP54 |
| Масса | 8,5 кг |
| Климатическое исполнение | У1 |
ТАБЛИЦА СОЧЕТАЕМЫХ ЭЛЕКТРИЧЕСКИХ ПРИНАДЛЕЖНОСТЕЙ
| Частотный преобразователь | VF |
| Регулятор скорости трансформаторный | SRE |
| Автомат защиты двигателя | NS2-25 |
| Защитная оболочка для АЗД | NS2-MC |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| A (сторона квадратного основания) | 522 мм |
| D (диаметр рабочего колеса) | 322 мм |
| D1 (диаметр окружности крепёжных отверстий) | 350 мм |
| d (диаметр крепёжных отверстий) | 7 мм |
| n (количество крепёжных отверстий) | 5 шт. |
| H (высота) | 430 мм |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | LpA, дБ(А) |
|---|---|
| Уровень звукового давления (общий) | 68 |
