Переходник для крышных вентиляторов
ПМ-ВКО-3,15 Плита-Руфос
Арт. 05130100

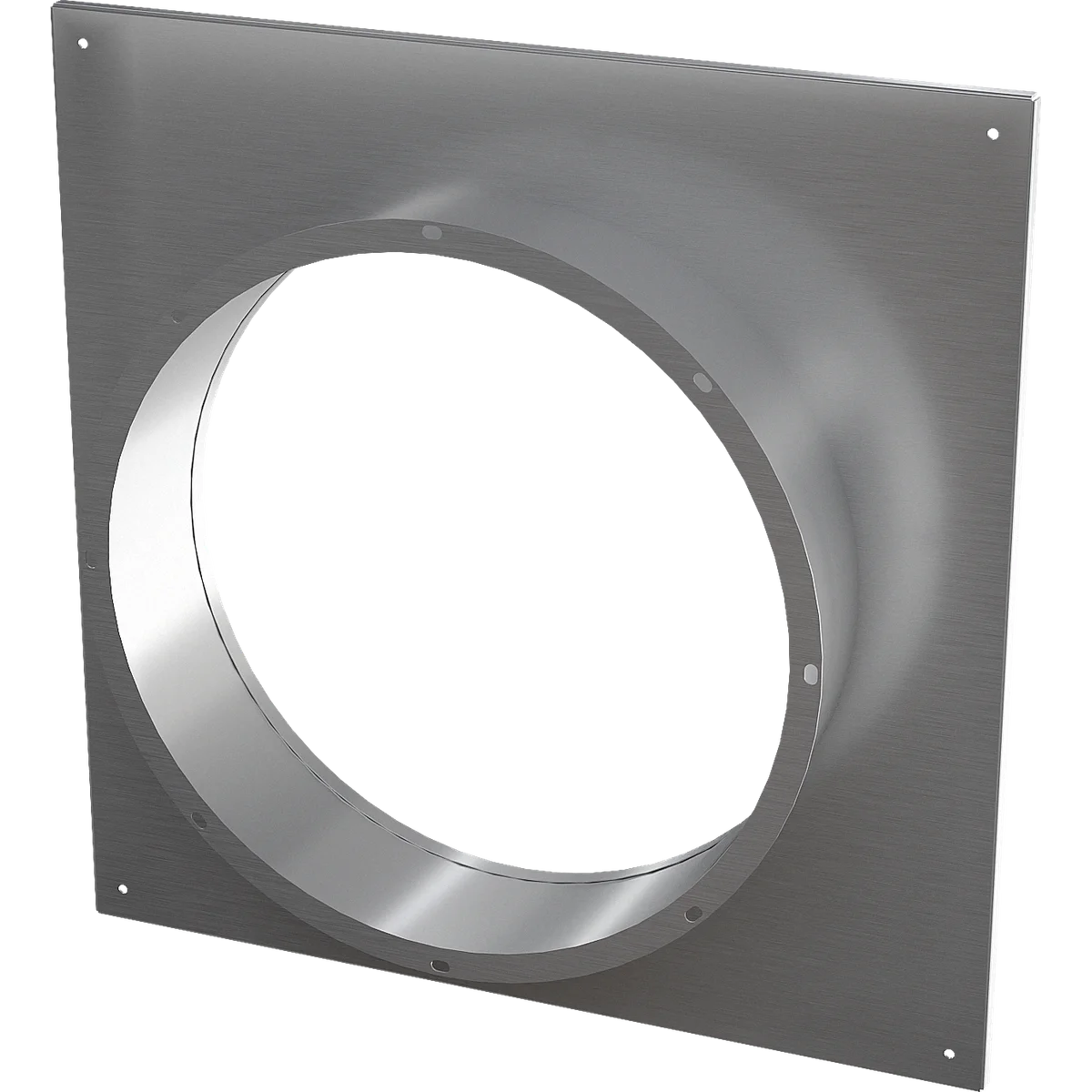

Переходник ПМ-ВКО Плита-Руфос предназначен для установки вентиляторов крышных ВКО Руфос на стаканах монтажных СТМ Базис.
Описание
Описание
- Для установки вентиляторов крышных ВКО Руфос на стаканах монтажных СТМ Базис.
- Климатическое исполнение У1 по ГОСТ 15150.
- Общепромышленное исполнение.
- Коррозионностойкое исполнение.
Конструкция
Нижняя поверхность ПМ-ВКО Плита-Руфос представляет из себя плиту с отверстиями для крепления на стакане СТМ Базис. В плите установлена обечайка, в верхней части которой расположен фланец для установки вентилятора ВКО Руфос.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 05130100 |
| Масса | 5 кг |
| Климатическое исполнение | У1 |
ТАБЛИЦА СОЧЕТАЕМЫХ ИЗДЕЛИЙ
| Вентилятор РУФОС, типоразмер | 3,15 |
| Стакан монтажный БАЗИС, типоразмер | 3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B (сторона плиты, БАЗИС) | 510 мм |
| B1 (шаг крепёжных отверстий, БАЗИС) | 450 мм |
| D (диаметр посадочного места РУФОС) | 322 мм |
| D1 (диаметр окружности крепёжных отверстий РУФОС) | 350 мм |
| d (диаметр крепёжных отверстий БАЗИС) | 6,4 мм |
| d1 (диаметр крепёжных отверстий РУФОС) | 7 мм |
| n (количество крепёжных отверстий РУФОС) | 5 шт. |
| Высота переходника | 165 мм |
| Толщина фланца | 15 мм |
