Вентиляторы радиальные кухонные КВР

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

Дополнительные принадлежности

  • Описание
  • Характеристики
  • Аэродинамические характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Вентиляторы радиальные кухонные КВР

1- КВР: Вентилятор радиальный (центробежный)
кухонный
2- Типоразмер
3- Количество полюсов электродвигателя (параметр
напрямую связан частотой вращения вала)
4- Напряжение питания электродвигателя (Е-220В, D-
380В)

Назначение

Радиальные кухонные вентиляторы КВР предназначены для вытяжной вентиляции. Вентиляторы обеспечивают перемещение среды с высокой температурой. Идеально функционирует в различных системах вентиляции для:

  • кухонных вытяжных систем
  • вентиляции промышленных хлебопекарен
  • удаления газов, образующихся при проведении сварочных работ

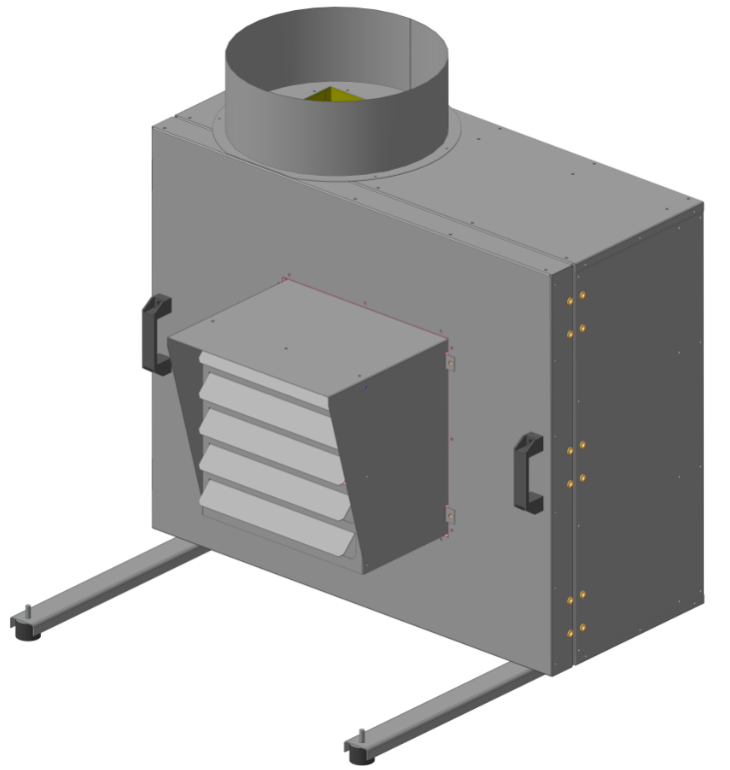

Конструкция

Корпус выполнен из оцинкованной стали со звуко и теплоизоляцией из минеральной ваты толщиной 50мм. Откидывающийся на шарнирах блок двигатель- крыльчатка обеспечивает легкий доступ во внутреннее пространство вентилятора для удобной чистки.

Диаметр патрубков на входе и выходе соответствует стандартным размерам вентиляционных каналов. Вентилятор устанавливается на монтажной несущей раме со встроенными виброгасителями.

Двигатели

Вентиляторы комплектуются однофазными и трехфазными двигателями с короткозамкнутым ротором. Класс изоляции обмотки F. Тип защиты IP 54.

Применяются радиальные рабочие колеса с вперед и назад загнутыми лопатками.

Регулировка скорости может быть как плавной, так и ступенчатой и осуществляться посредством трансформаторного или частотного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов при условии, что общая мощность и рабочий ток не будут превышать номи- нальные параметры регулятора.

Монтаж

Вентилятор предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи монтажного кронштейна КМ-КВР (приобретается отдельно). Подключение к электросети осуществляется с помощью клеммной коробки, установленной на электродвигателе.

Условия эксплуатации

Вентиляторы радиальные кухонные КВР предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 80 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения (1-ой категории при защите двигателя от прямого солнечного возде- йствия и атмосферных осадков) по ГОСТ 15150-69 с температурой окружающей среды от минус 40 до плюс 40 оС.

Характеристики



Модель

Напряжение питания



(В)

Частота тока



(Гц)

Номинальный ток



(А)

Установленная мощность



(Вт)

Частота вращения



(об/мин)

Вес



(кг)

КВР-160/4D

380













50

0,7

180

1350

24

КВР-160/4Е

220

1,6

180

1350

25

КВР-180/4Е

220

1,6

180

1350

29

КВР-200/4D

380

1,7

550

1360

36

КВР-200/4E

220

3,9

550

1360

40

КВР-225/4D

380

2,1

750

1350

40

КВР-225/4E

220

5,8

750

1350

43

КВР-250/4D

380

3,6

1500

1410

53

КВР-250/4E

220

9,7

1500

1420

53

КВР-280/4D

380

5,2

2200

1420

63

КВР-315/4D

380

0,9

250

1320

75

КВР-315/2D

380

3,8

1500

2880

68

КВР-355/4D

380

1,2

370

1320

82

КВР-355/2D

380

4,8

2200

2810

71

КВР-355/4E

220

2,8

370

1320

80

Аэродинамические характеристики

Вентиляторы радиальные кухонные КВР

Вентиляторы радиальные кухонные КВР

Размеры

Вентиляторы радиальные кухонные КВР



Модель

A



мм

B



мм

C



мм

D



мм

E



мм

G



мм

H



мм

J



мм

L



мм

КВР-160

127

382

213

248

435

160

149

207

450

КВР-180

134

412

230

269

470

200

161

219

450

КВР-200

142

445

249

292

510

200

174

232

450

КВР-225

146

455

256

301

522

225

193

251

600

КВР-250

161

500

282

333

576

250

213

272

600

КВР-280

171

537

295

360

625

280

234

291

600

КВР-315

187

600

339

398

690

315

249

307

800

КВР-355

207

655

372

451

770

355

273

331

700
