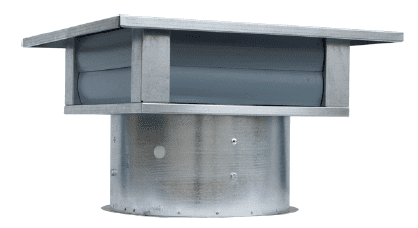

Вентиляторы крышные ВКО

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

  • Описание
  • Характеристики
  • Аэродинамические характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Вентиляторы крышные ВКО

1- ВКО: Вентилятор радиальный осевой
2-Исполнение:
В- вытяжной
П- приточный
Р- реверсивный
3- Типоразмер
4- Тип электродвигателя
5- 370, Вт — Установленная мощность электродвигателя
6 -Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
7- Напряжение питания электродвигателя (Е-220В, D-380В)

Назначение

Вентиляторы осевые крышные ВКО предназначены для вытяжной и приточной вентиляции помещений.

Конструкция

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя.

Корпус состоит из обечайки и крыши в которой установлены лопатки обратных клапанов.

В стандартном исполнении вентиляторы вытяжные. Вентиляторы комплектуются двумя типами электро- двигателей:

-асинхронный (двигатели серии АИР)

-двигатель с внешним ротором (индекс R)

Лопатки вентиляторов изготавливаются из оцинкованной стали или алюминия (индекс вентилятора Q).

Условия эксплуатации

Вентиляторы канальные ВКО предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 оС до +40 оС, содержащих твердые примесей не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40 оС. Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов — не более 2 мм/с.

Установка вентиляторов

Вентиляторы осевые ВКО могут устанавливается в

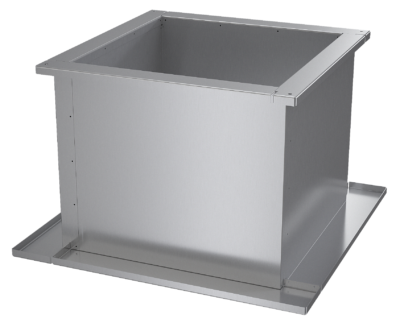

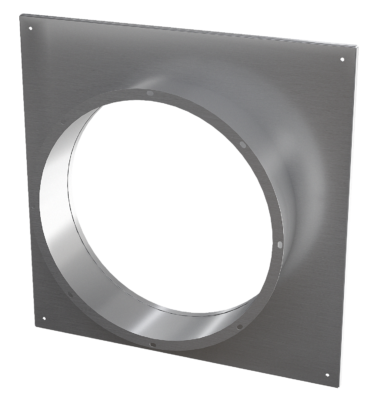

на монтажные стаканы СТМ с помощью переходника ПМ-ВКО.

Характеристики



Модель

Расход воздуха



3/ч)

Мощность уст.



(Вт)

Частота вращения



(об/мин)

Уровень звукового давления

(дБ(А))

Степень защиты эл. двигателя

Масса



(кг)

А



мм

D



мм

D1



мм

d



мм

n

ВКО-3,15-А120/4D

2500

120

1420

68

IP54

8,5

522

322

350

7

5

ВКО-4,0-А180/4D

4500

180

1420

74

IP54

12,5

662

410

434

8

6

ВКО-4,0-R190/4D

3980

190

1380

68

IP54

12

662

410

434

8

6

ВКО-4,0-R190/4E

3830

190

1380

68

IP54

12

662

410

434

8

6

ВКО-5,6-А370/6D

8000

370

940

75

IP55

24

862

572

600

16х10

8

ВКО-7,1-А370/6D

10500

370

920

75

IP55

34

962

720

746

16х10

8

Аэродинамические характеристики

Вентиляторы крышные ВКО

Размеры

Вентиляторы крышные ВКО
