  • Описание
  • Характеристики
  • Аэродинамические характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Стаканы монтажные СТМ

1- СТМ: Стакан монтажный
2- Типоразмер
3- Исполнение:Н- общепромышленное, К1 — коррозионностойкое
4- Компоновка:
Для монтажа на кровле без уклона:
100- неутепленный без клапана
102- неутепленный со встроенным клапаном на вытяжку
103- неутепленный со встроенным клапаном на приток
200- утепленный без клапана
201- утепленный с регулирующим клапаном
202 — утепленный со встроенным клапаном на вытяжку
203 — утепленный со встроенным клапаном на приток
500 — утепленный «спаренный» без клапанов
501 — утепленный «спаренный» с регулирующими клапанами
502 — утепленный «спаренный» с клапанами на вытяжку
503 — утепленный «спаренный» с клапанами на приток

Для монтажа на кровле с уклоном:
110 — неутепленный без клапана
112 — неутепленный со встроенным клапаном на вытяжку
113 — неутепленный со встроенным клапаном на приток
210 — утепленный без клапана
211 — утепленный с регулирующим клапаном
212 — утепленный со встроенным клапаном на вытяжку
213 — утепленный со встроенным клапаном на приток
610 — утепленный с пластинами шумоглушения

Пример:
СТМ — 3- Н — 102
Стакан монтажный для монтажа на кровле без уклона, без теплоизоляции, типоразмер 3, со встроен-
ным клапаном на вытяжку, общепромышленного исполнения.

Назначение

Стаканы монтажные серии СТМ предназначены для монтажа вентиляторов и других элементов систем вентиляции на кровле зданий.

Условия эксплуатации

Температура окружающей среды — от минус 40 до плюс 80 оС Климатическое исполнение стаканов У1 по ГОСТ 15150-90

Дополнительная комплектации

Для СТМ предусмотрены дополнительные опции:

ПМ-25-188 — крышный переходник для установки на стакан вентиляторов серии ВО 25-188. ПМ-ВКО — крышный переходник для установки на стакан вентиляторов ВКО.

Зонт-25-188 — зонт, защищающий от осадков, монтируется на СТМ с вентиляторами серии ВО-25-188.

Зонт-СТМ — зонт, защищающий от осадков, монтируется на СТМ для обеспечения работы воздухозаборной или вытяжной шахты через СТМ.

ПД — поддон для сбора атмосферных осадков и конденсата, устанавливается под СТМ.

КП, КОП и т.д. — виды воздушных клапанов, устанавливаются внизу (кроме серии СТМ со встроенными клапанами) с помощью специальных монтажных резьбовых креплений. Выбор типа клапана не ограничен.

Характеристики

ТАБЛИЦА СОЧЕТАНИЙ ИЗДЕЛИЙ ДЛЯ ПРИМЕНЕНИЯ ВМЕСТЕ СО СТАКАНАМИ СЕРИИ СТМ

Изделие

Типоразмер сочетаемых изделий

СТМ

1

2

3

4

5

6

7

ВКРМ/ВКРВ

2,5;

2,8;

3,15

3,55;

4,0

4,5;

5,0

5,6;

6,3

7,1;

8,0

9,0;

10,0

ВКР/ ВКРФ

190;

225

280;

310

355;

400

450;

500

560;

630

ВО-25-188

 —

4

4,5;

5,0;

5,6;

6,3

 7,1

8,0

ВКО

3,15

4,0

5,6

7,1



СЕРИЯ СТМ 100. Примеры

Стаканы монтажные СТМ



СЕРИЯ СТМ 200. Примеры

Стаканы монтажные СТМ



СЕРИЯ СТМ 500 «СПАРЕННЫЕ». Примеры

Стаканы монтажные СТМ



Аэродинамические характеристики

Серии СТМ

СЕРИЯ СТМ 100



Назначение

Стаканы монтажные серии СТМ 100 выпускаются в облегченной версии, без теплоизоляции. Предназначены данные стаканы для применения на любых типах кровель зданий. СТМ 100, 102, 103 предназначены для установки на горизонтальной поверхности, СТМ 110, 112, 113 — на наклонной поверхности кровли совместно с вентиляторами типа ВКРМ, ВКРВ, ВКРФ, ВКР,ВКО, ВО 25-188.

Конструкция

Облегченные стаканы серии СТМ 100 представляют собой сборную конструкцию, состоящую из корпуса, посадочной площадки под установку вентилятора и опорной поверхности для установки и крепления на кровле.
Изготавливаются следующие модели стаканов:

  •  для плоских кровель ( уклон = 0):

100 — без клапана
102 — со встроенным клапаном на вытяжку
103 — со встроенным клапаном на приток

Высота данных стаканов — 600 мм.:

  • для кровель с уклоном:

110 — без клапана
112 — со встроенным клапаном на вытяжку
113 — со встроенным клапаном на приток

Монтируются СТМ 110, 112, 113 на наклонных кровлях при помощи регулируемых боковых опор. Угол уклона устанавливается во время монтажа на кровле, при этом максимальный уклон 1:2. Высота стаканов с уклоном – от 825 до 1240 мм.Присоединительные размеры стаканов серии СТМ 100 унифицированы с размерами вентиляторов типа ВКРМ, ВКРВ,ВКРФ, ВКР, ВКО, ВО 25-188 и т.д.

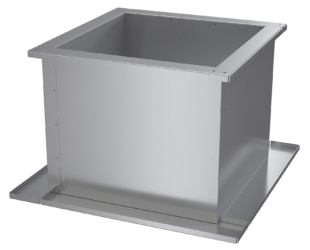

СЕРИЯ СТМ 200

Назначение

Стаканы монтажные серии СТМ 200 выпускаются с теплоизоляцией. Предназначены данные стаканы для применения на любых типах кровель зданий. СТМ 200, 201, 102, 103 предназначены для установки на горизонтальной поверхности, СТМ 210, 211, 212, 213 — на наклонной поверхности кровли совместно с вентиляторами типа ВКРМ, ВКРВ, ВКРФ, ВКР, ВКО, ВО 25-188.

Конструкция

Утепленные стаканы серии СТМ 200 представляют собой сборную конструкцию, состоящую из корпуса, между наружной и внутренней стенкой которого находится теплоизоляция , посадочной площадки под установку вентилятора и опорной поверхности для установки и крепления на кровле.
Изготавливаются следующие модели стаканов:

  • для плоских кровель ( уклон = 0):

200 — без клапана
201 — с регулирующим расход воздуха клапаном
202 — со встроенным клапаном на вытяжку
203 — со встроенным клапаном на приток

Высота данных стаканов — 600 мм .:

  • для кровель с уклоном:

200 — без клапана
211 — с регулирующим расход воздуха клапаном
212 — со встроенным клапаном на вытяжку
213 — со встроенным клапаном на приток

Монтируются СТМ 210, 211, 212, 213 на наклонных кровлях при помощи регулируемых боковых опор. Угол уклона устанавливается во время монтажа на кровле, при этом максимальный уклон 1:2. Высота стаканов с уклоном – от 890 до 1240 мм. Присоединительные размеры стаканов серии СТМ 200 унифицированы с размерами вентиляторов типа ВКРМ, ВКРВ,ВКРФ, ВКР, ВКО, ВО 25-188 и т.д.

СЕРИЯ СТМ 500 «СПАРЕННЫЕ»

Назначение

Стаканы монтажные серии СТМ 500 «спаренные» предназначены для параллельной установки на горизонтальной повер- хности вентиляторов типа ВКРМ, ВКРВ, ВКРФ, ВКР, ВКО, ВО 25-188. При этом возможно сочетание разного типа и мощности вентиляторов, присоединение снизу к СТМ дополнительных клапанов. При установке вентиляторов должны учитываться их габариты.

Преимуществом установки «спаренных» стаканов является возможность уменьшения общей массы системы, уменьшения стоимости и получение более слаженной работы системы в целом.

Конструкция

Стаканы серии СТМ 500 представлены в виде утепленной сборной коробчатой конструкции, состоящей из опорной рамы, которая несет основную нагрузку на себе, внутри которой закреплены два воздуховода квадратного сечения из оцинкован- ной или нержавеющей стали (исполнение К1), сверху расположены места для установки вентиляторов. В пространстве между наружной и внутренней стенками корпуса находится теплоизоляция. Крепление стакана к каналу вентиляции выпол- няется болтами по монтажному фланцу.

Разработаны следующие модели:

СТМ 500 — без клапана;

СТМ 501 — с регулирующим расход воздуха клапаном;

СТМ 502 — со встроенным клапаном на вытяжку;

СТМ 503 — со встроенным клапаном на приток .

Стаканы серии СТМ 500 предназаначены для использования только на кровле без уклона. Высота стакана — 600 мм.

Маркировка

Пример:

СТМ -3- Н- 501

Стакан монтажный «спаренный» для монтажа на кровле без уклона, утепленный, типоразмер 3, со встроенными регулирую- щими клапанами, общепромышленного исполения.



СЕРИЯ СТМ 610 С ШУМОГЛУШЕНИЕМ

Назначение

Стаканы монтажные серии СТМ 610 шумоглушенные предназначены для установки на любом типе кровли вентиляторов крышных приточных и вытяжных типа ВКРМ, ВКРВ, ВКРФ, ВКР, ВКО, ВО 25-188. При этом возможно сочетание разного типа и мощности вентиляторов, присоединение снизу к СТМ дополнительных клапанов.

Конструкция

Стаканы серии СТМ 610 представлены в виде сборной коробчатой конструкции, состоящей из сварной рамы, которая несет основную нагрузку на себе, внутри которой закреплен воздуховод квадратного сечения из оцинкованной или нержавеющей стали, там же находятся пластины шумоглушения. Внешняя облицовка выполнена из оцинкованной стали. В пространстве между рамой и воздуховодом находится теплоизоляция толщиной 50 мм. Крепление стакана к каналу вентиляции выполняется болтами по монтажному фланцу.

Стаканы серии СТМ 610 поставляются с регулируемыми боковыми опорами для монтажа. Максимальный допустимый уклон кровли — 1:2.

Размеры

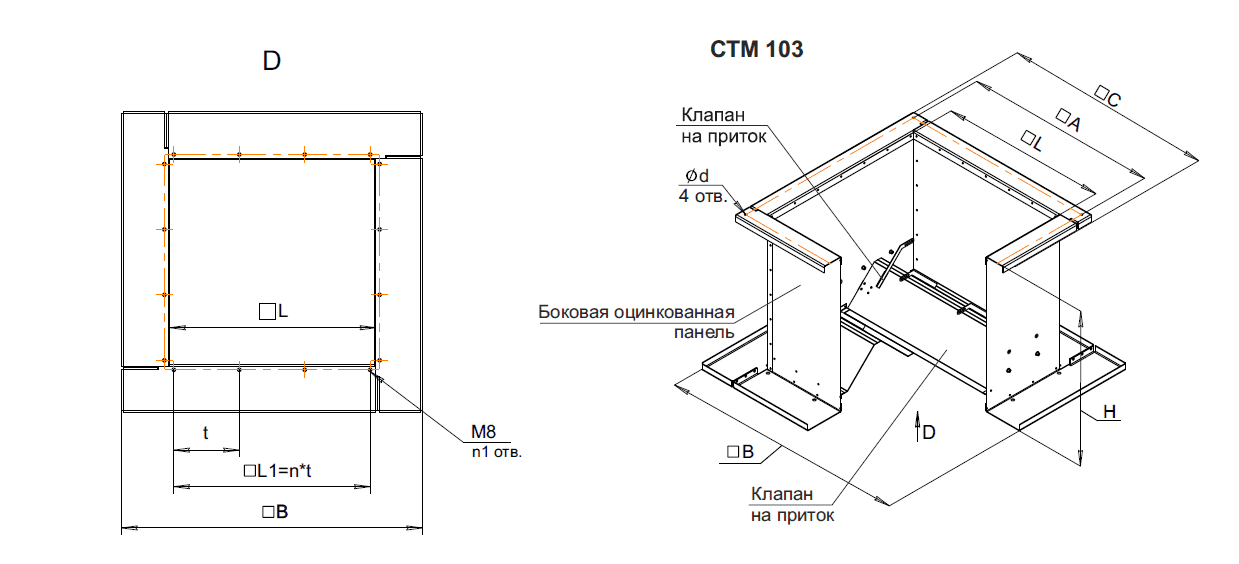

СЕРИЯ СТМ 100

Стаканы монтажные СТМ Стаканы монтажные СТМ

Модель СТМ

Размеры, мм

Масса, кг

A

B

C

L

H

L1

n

n1

t

d

100

102

103

СТМ-1

245

445

295

145



600



115

2

12

57,5

6,4

8,2

8,4

8,5

СТМ-2

330

530

380

230

200

2

12

100,0

6,4

11,4

11,8

12

СТМ-3

450

650

500

350

320

3

16

106,7

8,3

15,9

16,7

17,4

СТМ-4

535

735

585

435

405

3

16

135,0

8,3

19,1

20,3

21,4

СТМ-5

750

950

800

650

620

3

16

206,7

8,3

27,2

29,5

32,1

СТМ-6

840

1040

890

740

710

5

24

142,0

8,3

31,6

34,7

35,2

СТМ-7

1050

1250

1100

950

920

5

24

184,0

8,3

40

45

44,2

Стаканы монтажные СТМ Стаканы монтажные СТМ

Модель СТМ

Размеры, мм

Масса, кг

A

B

C

L

H

L1

n

n1

t

d

110

112

113

СТМ-1

245

360

295

145

825

115

2

8

57,5

6,4

11,4

11,6

11,7

СТМ-2

330

445

380

230

900

200

2

8

100,0

6,4

16,4

16,8

17,1

СТМ-3

450

565

500

350

1000

320

3

12

106,7

8,3

23,9

24,8

25,4

СТМ-4

535

650

585

435

1065

405

3

12

135,0

8,3

29,7

30,9

32

СТМ-5

750

865

800

650

1070

620

3

12

206,7

8,3

41,6

43,9

46,4

СТМ-6

840

955

890

740

1120

710

5

20

142,0

8,3

74,6

77,5

80,4

СТМ-7

1050

1165

1100

950

1240

920

5

20

184,0

8,3

101,8

106,4

112



СЕРИЯ СТМ 200

Стаканы монтажные СТМ Стаканы монтажные СТМ

Модель СТМ

Размеры, мм

Масса, кг

A

B

C

L

H

L1

n

n1

t

d

200

201

202

203

СТМ-1

245

445

295

145







600

115

2

12

57,5

6,4

12,7

20,5

13,4

13,5

СТМ-2

330

530

380

230

200

2

12

100,0

6,4

17,8

25,6

18,6

18,9

СТМ-3

450

650

500

350

320

3

16

106,7

8,3

25

36,5

26,2

26,8

СТМ-4

535

735

585

435

405

3

16

135,0

8,3

30

43,3

32,5

32,7

СТМ-5

750

950

800

650

620

3

16

206,7

8,3

42,7

60,5

45,5

48

СТМ-6

840

1040

890

740

710

5

24

142,0

8,3

48

67,1

52,5

53

СТМ-7

1050

1250

1100

950

920

5

24

184,0

8,3

60,5

84,6

67,5

66,7



Стаканы монтажные СТМ Стаканы монтажные СТМ

Модель

Размеры, мм Масса, кг

СТМ

A

B

C

L

H

L1

n

n1

t

d

210

211

212

213

СТМ-1

245

360

295

145

890

115

2

8

57,5

6,4

20

28

21

20,6

СТМ-2

330

445

380

230

900

200

2

8

100,0

6,4

28,6

37

30

30,5

СТМ-3

450

565

500

350

1000

320

3

12

106,7

8,3

41,3

53

43

44

СТМ-4

535

650

585

435

1065

405

3

12

135,0

8,3

51

64,5

53

53,5

СТМ-5

750

865

800

650

1070

620

3

12

206,7

8,3

71,5

89

75

75,5

СТМ-6

840

955

890

740

1120

710

5

20

142,0

8,3

82

101

86,5

86,5

СТМ-7

1050

1165

1100

950

1240

920

5

20

184,0

8,3

110

133,5

116

115,5



СЕРИЯ СТМ 500 «СПАРЕННЫЕ»

Стаканы монтажные СТМ Стаканы монтажные СТМ

Модель СТМ

Размеры, мм

Масса, кг

A

B

C

C1

Cmax

L

H

L1

n

n1

t

d

500

501

502

503

СТМ-1

245

445

295

990

1140

145







600

115

2

12

57,5

6,4

28

43

30

30

СТМ-2

330

530

380

1160

1310

230

200

2

12

100,0

6,4

38,5

54

40,5

41

СТМ-3

450

650

500

1400

1550

350

320

3

16

106,7

8,3

53,2

75,5

56

57,5

СТМ-4

535

735

585

1470

1620

435

405

3

16

135,0

8,3

62

88

65

67,5

СТМ-5

750

950

800

2000

2150

650

620

3

16

206,7

8,3

89,5

124

95

100

СТМ-6

840

1040

890

2180

2330

740

710

5

24

142,0

8,3

100,5

138

108

109,5

СТМ-7

1050

1250

1100

2450

2600

950

920

5

24

184,0

8,3

123

170

134,5

136



СЕРИЯ СТМ 610 С ШУМОГЛУШЕНИЕМ

Стаканы монтажные СТМ

Модель

Размеры, мм

Масса, кг

СТМ

A

B

C

L

H

L1

n

n1

t

d

610

СТМ-1

245

360

295

145

890

115

2

8

57,5

6,4

30

СТМ-2

330

445

380

230

900

200

2

8

100,0

6,4

40,6

СТМ-3

450

565

500

350

1000

320

3

12

106,7

8,3

55,3

СТМ-4

535

650

585

435

1065

405

3

12

135,0

8,3

66

СТМ-5

750

865

800

650

1070

620

3

12

206,7

8,3

88,5

СТМ-6

840

955

890

740

1120

710

5

20

142,0

8,3

100

СТМ-7

1050

1165

1100

950

1240

920

5

20

184,0

8,3

140
