  • Описание
  • Характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Клапан обратный КОП

1- КОП: Клапан обратный для квадратных каналов
2- Исполнение клапана: отсутствие индекса обозначает установку на горизонтальных участках, индекс В-для работы на вертикальных участках на вытяжку,
индекс П- для работы на вертикальных участках на приток
3- Типоразмер, см (по прямоугольному присоединительному сечению ВхН)

Назначение

Клапаны обратные КОП предназначены для предотвращения перетекания воздуха в обратном направлении в системах вентиляции, кондиционирования, воздушного отопления, а также в других санитарно- технических системах.

Конструкция

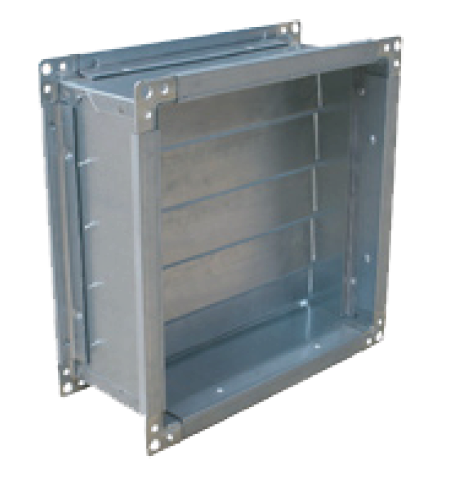

Клапан состоит из корпуса и установленных в корпусе на осях лопаток, выполненных из стали.

Клапаны КОП изготавливаются в трех исполнениях:

-КОП-для работы на горизонтальных участках (установлен вертикально)

-КОП-В-для работы на вертикальных участках (установлен горизонтально) при движении воздуха снизу вверх (на вытяжку)

-КОП-П-для работы на вертикальных участках (установлен горизонтально) при движении воздуха сверху вниз (на приток)

Лопатки клапана открываются под действием потока воздуха и возвращаются в исходное положение при отключении вентилятора.

Условия эксплуатации

Вид климатического исполнения клапанов — У2 согласно ГОСТ 15150.

Допустимая температура перемещаемого воздуха от — 40 оС до +80 оС.

Характеристики

Модель

Типоразмер ВРКК/ВРККА

Размеры, мм

Масса, кг не более

B

Н

КОП

КОП-В

КОП-П

КОП-40-40

250, 280

400

400

6

6

8

КОП-45-45

315

450

450

6,8

6,8

9,6

КОП-50-50

355, 400

500

500

9,7

9,7

12,7

КОП-63-63

450, 500

630

630

10,5

10,5

14,5

КОП-71-71

560

710

710

13,5

13,5

17,5

КОП-80-80

630

800

800

15

15

19,5

Клапаны обратные типа КОП могут применяться в системах с рабочим давлением до 1500 Па.
Скорость потока воздуха в которых в пределах:
4-15 м/с — для клапанов типа КОП
6-15 м/с- для клапанов типа КОП-В
6-15 м/с- для клапанов типа КОП-П



Клапан обратный КОП

Размеры

Клапан обратный КОП

Клапан обратный КОП

Клапан обратный КОП



Модель

Типоразмер ВРКК/ВРККА

Размеры, мм

Масса, кг не более

B

Н

КОП

КОП-В

КОП-П

КОП-40-40

250, 280

400

400

6

6

8

КОП-45-45

315

450

450

6,8

6,8

9,6

КОП-50-50

355, 400

500

500

9,7

9,7

12,7

КОП-63-63

450, 500

630

630

10,5

10,5

14,5

КОП-71-71

560

710

710

13,5

13,5

17,5

КОП-80-80

630

800

800

15

15

19,5
