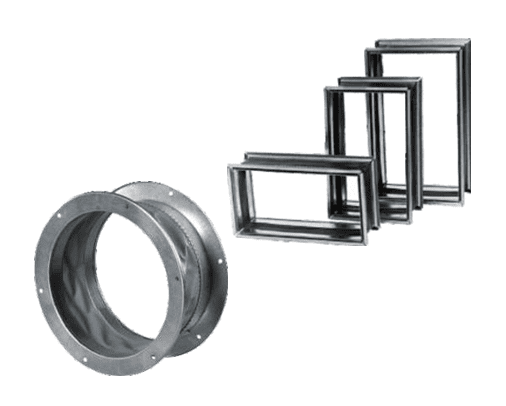

Гибкая вставка для центробежных вентиляторов

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

Дополнительные принадлежности

  • Описание
  • Характеристики
  • Размеры
  • Загрузки

Описание

Назначение

Гибкие вставки предназначены для предотвращения передачи вибрации от вентиляционного агрегата к воздуховоду.

Гибкие вставки не предназначены для несения механической нагрузки.

Конструкция

Корпус выполнен из двух фланцев, соединенных между собой изолирующим материалом, обеспечивающим герметичность канала.

Фланцы изготавливаются из специального профиля из оцинкованной стали.

Условия эксплуатации

Вид климатического исполнения — У1 согласно ГОСТ 15150.

Допустимая температура перемещаемого воздуха от -40 оС до +80 оС.

Характеристики



Номер вентилятора ВР

Обозначение по типовой серии 5.904-38

на всасывании

на нагнетании

2,0

В.00.00-02

Н.00.00-02

2,5

В.00.00-03

Н.00.00-03

3,15

В.00.00-05

Н.00.00-07

4,0

В.00.00-08

Н.00.00-08

5,0

В.00.00-09

Н.00.00-11

6,3

В.00.00-12

Н.00.00-15

8,0

В.00.00-14

Н.00.00-17

Размеры

Гибкая вставка для центробежных вентиляторов





Номер вентилятора

Размеры, мм

n

D

D1

D2

2,0

205

230

255

8

2,5

255

280

305

8

2,8

285

310

355

8

3,15

325

345

375

8

3,55

360

385

410

8

4,0

405

430

455

8

4,5

455

480

505

8

5,0

505

530

555

8

5,6

565

590

615

8

6,3

635

660

685

16

7,1

715

740

765

16

8,0

825

850

875

16

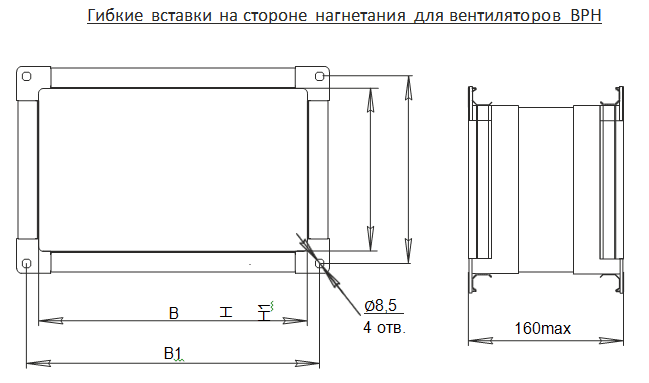

Гибкая вставка для центробежных вентиляторов



Номер вентилятора

Размеры, мм

В

В1

2,0

140

160

2,5

175

195

3,15

220

240

4,0

280

300

5,0

350

370

6,3

440

460

8,0

560

580



Гибкая вставка для центробежных вентиляторов



Номер вентилятора

Размеры, мм

В

В1

H

H1

2,5

330

350

180

200

2,8

360

380

200

220

3,15

400

420

220

240

3,55

445

465

250

270

4,0

520

540

290

310

4,5

585

605

330

350

5,0

650

680

360

390

5,6

730

760

405

435

6,3

810

840

450

480

7,1

920

950

520

550

8,0

1030

1060

560

590

Полезные файлы

Название
Смотреть Скачать
pdf

Гибкая вставка для центробежных вентиляторов

(pdf )
