ВКРВ-Ш-2,5-А370-2D Руфпик
Крышные радиальные вентиляторы ВКРМ Руфстор и ВКРВ Руфпик предназначены для вытяжной вентиляции помещений.
Описание
- Для вытяжной вентиляции.
- Монтаж на кровле с помощью стаканов СТМ Базис.
- Температура перемещаемой среды от -25 °C до +40 °C.
- Встроенные термоконтакты для защиты от перегрева.
- Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м3.
- Не допускается наличие липких, волокнистых и абразивных компонентов, взрывоопасных примесей.
- Климатическое исполнение У1 по ГОСТ 15150.
- Общепромышленное исполнение.
- Коррозионностойкое исполнение.
Конструкция

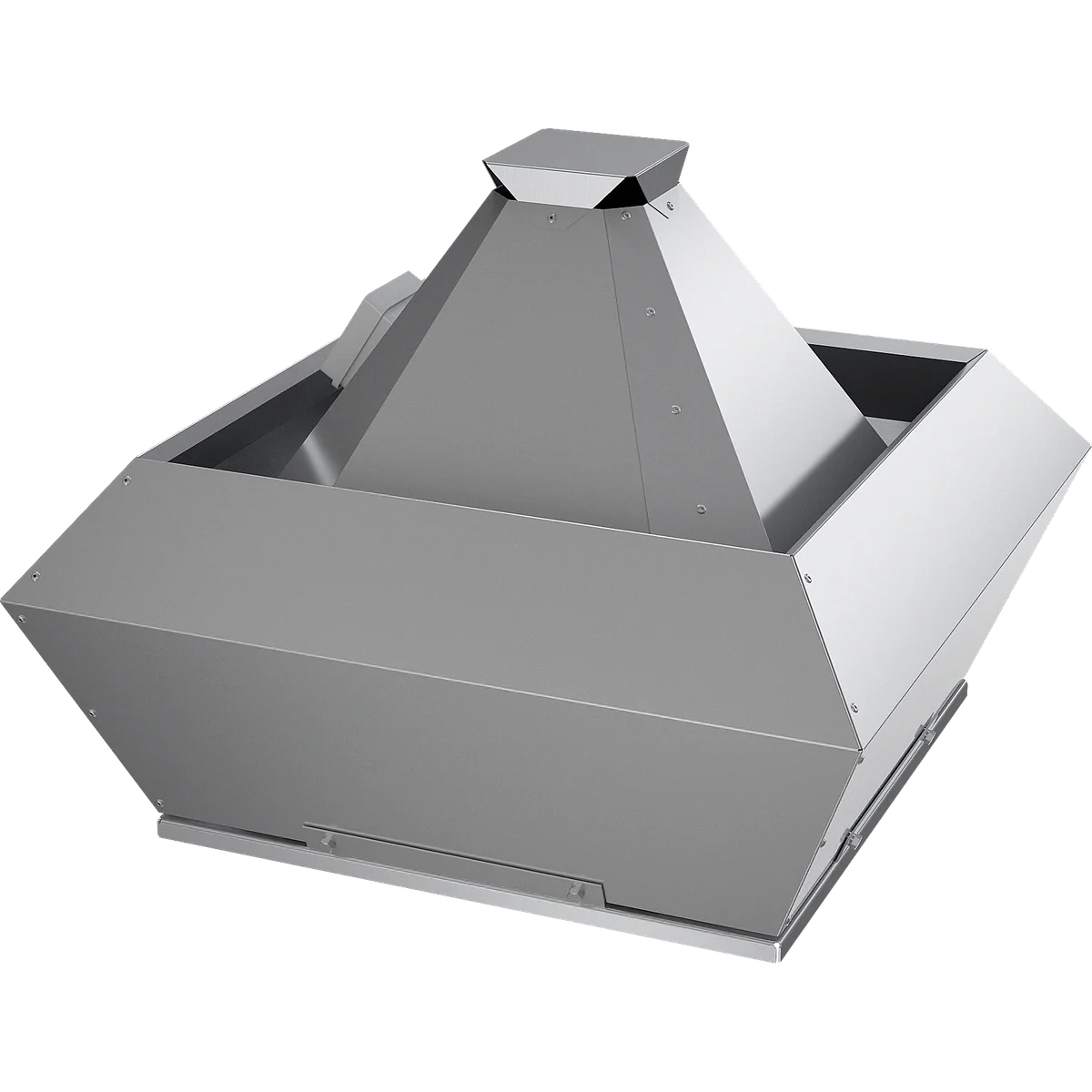

Корпус вентилятора ВКРМ Руфстор и ВКРВ Руфпик изготавливается из оцинкованной листовой стали, рабочее колесо с назад загнутыми лопатками из алюминия или стали с полимерным покрытием. Рабочее колесо установлено непосредственно на валу двигателя. Вентиляторы комплектуют 3-х фазными асинхронными двигателями. Степень защиты, обеспечиваемая оболочкой, не менее IР54. Все двигатели по умолчанию поставляются с напряжением питания 380В, исполнения на другие напряжения по дополнительному согласованию. Посадочные размеры соответствуют размерам на опорной плите стаканов монтажных СТМ Базис. Конструкция вентилятора ВКРМ Руфстор предполагает выброс воздуха через решетки в стороны. Вентилятор ВКРВ Руфпик имеет кожух трапециевидной формы со свободным выходом воздуха вверх.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 05060200 |
| Установленная мощность электродвигателя | 0,37 кВт |
| Число полюсов электродвигателя | 2 |
| Частота вращения | 2730 мин⁻¹ |
| Ток при 380В | 0,9 А |
| Масса, не более | 37,5 кг |
| Климатическое исполнение | У1 |
ТАБЛИЦА СОЧЕТАЕМЫХ ЭЛЕКТРИЧЕСКИХ ПРИНАДЛЕЖНОСТЕЙ
| Частотный преобразователь | VF |
| Регулятор скорости трансформаторный | SRE |
| Автомат защиты двигателя | NS2-25 |
| Защитная оболочка для АЗД | NS2-MC |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| A (высота) | 470 мм |
| B (сторона основания) | 795 мм |
| Присоединительный патрубок (квадрат) | 330 мм |
| Крепёжные отверстия | 4 отв. M8 |
