Вентиляторы для круглых каналов

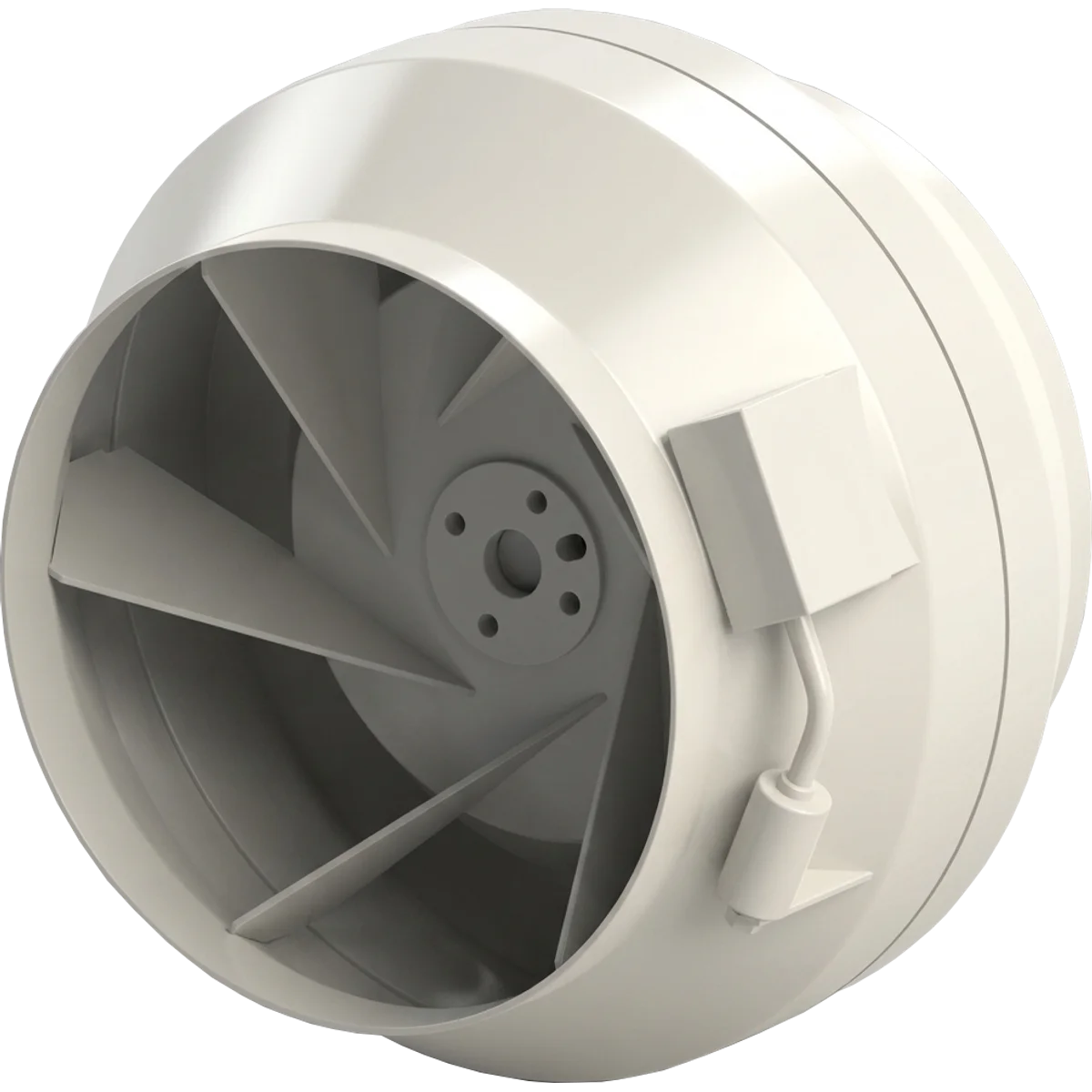

ВКК-315 Ветрык
Арт. 01010600
Круглые канальные вентиляторы серии ВКК ВЕТРЫК предназначены для использования в системах приточно-вытяжной вентиляции.
Описание
Описание
- Для приточной и вытяжной вентиляции.
- Пластиковый корпус с высокой устойчивостью к коррозии.
- Встроенные термоконтакты для защиты от перегрева.
- Мотор колеса со степенью защиты, обеспечиваемой оболочкой, IP44, класс изоляции В.
- Монтаж в любом пространственном положении.
- Температура перемещаемой среды от -25°C до +60°C.
- Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м3.
- Не допускается наличие липких, волокнистых и абразивных компонентов, а также взрывоопасных примесей.
- Климатическое исполнение УЗ по ГОСТ 15150.
- Общепромышленное исполнение.
Конструкция
Корпус вентилятора изготавливается из пластика, что обеспечивает надежную защиту от коррозии. Конструкция вентилятора обеспечивает прямолинейность прохождения через него воздушного потока.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 01010600 |
| Частота вращения | 2500 об/мин |
| Макс. потребляемая мощность | 250 Вт |
| Макс. расход воздуха | 1660 м³/ч |
| Напряжение питания | 1ф~230, 50Гц |
| Вес | 7,5 кг |
| Климатическое исполнение | У3 |
ТАБЛИЦА СОЧЕТАЕМЫХ ЭЛЕКТРИЧЕСКИХ ПРИНАДЛЕЖНОСТЕЙ
| Регулятор скорости трансформаторный | SRE-220-1,5 |
| Регулятор скорости симисторный | ILXM10-600 |
| Автомат защиты двигателя | NS2-25 1,0-1,6A |
| Защитная оболочка для АЗД | NS2-MC |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| D (диаметр присоединительного патрубка) | 314 мм |
| D1 (наружный диаметр корпуса) | 405 мм |
| L (длина корпуса) | 284 мм |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | LpA, дБ(А) | 63 Гц | 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | 8000 Гц |
|---|---|---|---|---|---|---|---|---|---|
| Шум на нагнетании | 72 | 49 | 57 | 60 | 65 | 66 | 69 | 61 | 59 |
| Шум через корпус | 57 | 38 | 40 | 41 | 46 | 50 | 53 | 50 | 40 |
Аэродинамические характеристики
