Описание

МАРКИРОВКА

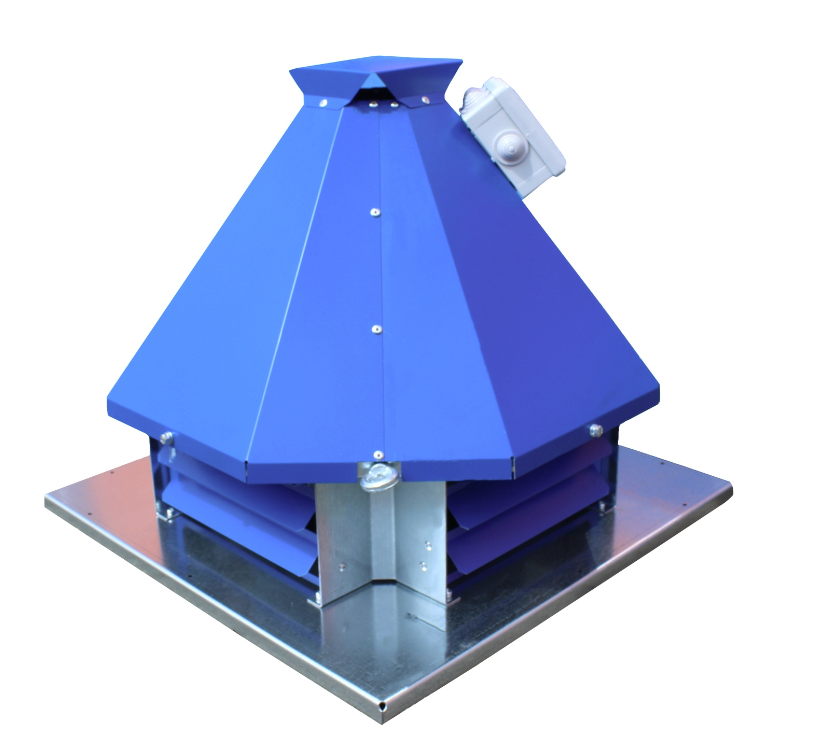

Вентиляторы крышные ВКРМ и ВКРВ

1- ВКР: Вентилятор радиальный крышный
2-Исполнение:
М- выход воздуха в стороны
В- выход воздуха вверх
3- Типоразмер , см
4- 750, Вт — Установленная мощность электродвигателя
5 -Количество полюсов электродвигателя (параметр
напрямую связан частотой вращения вала)
6- Напряжение питания электродвигателя (Е-220В, D-
380В)

Назначение

Крышные радиальные вентиляторы ВКРМ и ВКРВ предназначены для вытяжной вентиляции помещений.

Конструкция

Корпус вентилятора ВКРМ и ВКРВ изготавливается из оцинкованной листовой стали, рабочее колесо с назад загнутыми лопатками из алюминия или стали с поли- мерным покрытием.

Рабочее колесо установлено непосредственно на валу двигателя. Вентиляторы комплектуют 3-х фазными асинхронными двигателями.

Посадочные размеры соответствуют размерам на опорной плите стаканов монтажных СТМ.  Конструкция вентилятора ВКРМ предполагает выброс воздуха через решетки в стороны.

Вентилятор ВКРВ имеет кожух трапециевидной формы со свободным выходом воздуха вверх.

Все двигатели по умолчанию поставляются с напряжением питания 380В, исполнения на другие напряжения по дополнительному согласованию.

Условия эксплуатации

Вентиляторы канальные ВКРМ и ВКРВ предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 оС до +80 оС, содержащих твердые примесей не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150 с температурой окружающей среды до плюс 40 оС. Относительная влажность при температуре +25 оС — до 80%, без выпадения конденсата.

Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов — не более 2 мм/с.

Характеристики

Название



Подача
воздуха,
м3/час

Полное
давление,
Па

Мощность
электродв.,
Вт

Частота
вращения,
об/мин

Степень
защиты

Уровень
шума*,
дБ(А)

Питание

Вес, кг

ВКРМ-2,5-А250-2D

300-1750

650-70

250

2900

IP 54

79

3Ф~380В

26

ВКРМ-2,5-А370-2D

300-2600

650-50

370

2850

IP 54

78

3Ф~380В

27

ВКРМ-2,8-А550-2D

500-3200

850-70

550

2850

IP 54

82

3Ф~380В

28

ВКРМ-2,8-А750-2D

500-3700

850-100

750

2900

IP 54

81

3Ф~380В

29

ВКРМ-3,15-А120-4D

250-2150

300-70

120

1440

IP 54

66

3Ф~380В

31

ВКРМ-3,15-А180-4D

250-2750

300-50

180

1440

IP 54

69

3Ф~380В

30

ВКРМ-3,55-А250-4D

400-2900

360-80

250

1430

IP 54

70

3Ф~380В

34

ВКРМ-3,55-А370-4D

600-4000

360-50

370

1450

IP 54

70

3Ф~380В

35

ВКРМ-4,0-А370-4D

600-4100

440-90

370

1400

IP 54

74

3Ф~380В

44

ВКРМ-4,0-А550-4D

850-5400

440-50

550

1450

IP 54

74

3Ф~380В

47

ВКРМ-4,0-А180-6D

400-3700

190-40

180

950

IP 54

64

3Ф~380В

44

ВКРМ-4,5-А750-4D

800-6000

570-140

750

1450

IP 54

78

3Ф~380В

54

ВКРМ-4,5-А1100-4D

1500-7800

570-50

1100

1450

IP 54

77

3Ф~380В

58

ВКРМ-4,5-А250-6D

700-3800

240-50

250

950

IP 54

68

3Ф~380В

52

ВКРМ-5,0-А1500-4D

1900-8300

710-150

1500

1450

IP 54

81

3Ф~380В

69

ВКРМ-5,0-А2200-4D

2000-10600

700-70

2200

1450

IP 54

80

3Ф~380В

70

ВКРМ-5,0-А370-6D

700-5400

310-70

370

950

IP 54

72

3Ф~380В

62

ВКРМ-5,0-А550-6D

1300-7300

300-40

550

950

IP 54

71

3Ф~380В

63

ВКРМ-5,6-А2200-4D

2500-12000

800-50

2200

1400

IP 54

87

3Ф~380В

80

ВКРМ-5,6-А3000-4D

2500-14700

800-100

3000

1400

IP 54

89

3Ф~380В

84

ВКРМ-5,6-А550-6D

2000-7400

350-70

550

920

IP 54

79

3Ф~380В

73

ВКРМ-5,6-А1100-6D

3200-9800

370-40

1100

950

IP 54

73

3Ф~380В

79

ВКРМ-6,3-А4000-4D

2500-17500

1050-100

4000

1425

IP 54

92

3Ф~380В

129

ВКРМ-6,3-А5500-4D

2500-23000

1100-130

5500

1450

IP 54

88

3Ф~380В

137

ВКРМ-6,3-А1100-6D

2000-10700

470-100

1100

930

IP 54

82

3Ф~380В

108

ВКРМ-6,3-А1500-6D

2000-14800

450-60

1500

940

IP 54

78

3Ф~380В

110

ВКРМ-7,1-А2200-6D

4000-15500

600-140

2200

940

IP 54

82

3Ф~380В

184

ВКРМ-7,1-А3000-6D

5000-21500

580-70

3000

940

IP 54

82

3Ф~380В

191

ВКРМ-7,1-А1100-8D

2500-12000

360-70

1100

710

IP 54

76

3Ф~380В

178

ВКРМ-7,1-А1500-8D

2500-16500

340-40

1500

710

IP 54

76

3Ф~380В

184

ВКРМ-8,0-А4000-6D

3000-22000

760-160

4000

930

IP 54

85

3Ф~380В

246

ВКРМ-8,0-А5500-6D

4000-29500

700-70

5500

920

IP 54

86

3Ф~380В

252

ВКРМ-8,0-А1500-8D

3000-17000

450-100

1500

710

IP 54

80

3Ф~380В

230

ВКРМ-8,0-А2200-8D

3000-22700

410-50

2200

705

IP 54

80

3Ф~380В

242

Аэродинамические характеристики

ВКРМ (ВКРВ) — 2,5



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,12

4

0,5

18,5

2

0,55

2

1,4

20,0

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 2,5 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

0,18

4

2120

18,5

2

0,55

2

3170

20,0

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №2,8



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,12

4

0,5

20,0

2

0,75

2

2,0

24,0

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №2,8 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

0,18

4

1850

20,5

2

0,25

4

2140

21,3

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 3,15



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,18

4

0,7

19,0

2

1,5

2

3,8

23,5

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 3,15 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

0,25

4

1740

22,5

2

0,37

4

2010

23,4

3

0,55

4

2280

25,1

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №3,55



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,37

4

1,2

30,5

2

2,2

2

4,8

39,5

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №3,55 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

0,55

4

1810

31,5

2

0,75

4

2005

32,8

3

1,1

4

2290

33,4

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 4,0



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,55

4

1,7

36,5

2

4,0

2

8,3

54,5

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 4,0 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

0,75

4

1720

37,8

2

1,1

4

1940

40,5

3

1,5

4

2150

42,4

4

3,0

2

2680

47,6

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №4,5



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,37

6

1,0

40,5

2

1,1

4

2,1

43,5

3

5,5

2

11,2

63,2

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №4,5 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

1,1

4

1610

45,5

2

1,5

4

1780

47,3

3

2,2

4

2010

51,2

4

3,0

4

2230

56,5

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 5,0



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

0,55

6

1,4

44,0

2

1,5

4

3,6

47,0

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 5,0 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

2,2

4

1690

52,0

2

3,0

4

1880

56,0

3

4,0

4

2070

62,3

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №5,6



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

1,1

6

3,1

70,5

2

3,0

4

6,8

74,2

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №5,6 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

3,0

4

1530

88,0

2

4,0

4

1670

94,5

3

5,5

4

1850

103,6

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 6,3



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

1,5

6

4,3

88,5

2

5,5

4

11,3

113,0

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 6,3 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

2,2

6

1120

97,5

2

3,0

6

1240

113,0

3

5,5

4

1510

118,2

4

7,5

4

1680

133,5

5

11,5

4

1890

145,6

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №7,1



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

1,5

8

4,2

110

2

3

6

7,6

125

3

11

4

11,2

152

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №7,1 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

4,0

6

1120

130

2

5,5

6

1240

135

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 8,0



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Ток при 380В



(А)

Масса, не более

(кг)

1

2,2

8

6,1

230

2

5,5

6

12,7

250

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 8,0 с частотным преобразователем



Номер кривой

Мощность уст.



(кВт)

Число полюсов

Частота вращения



(мин-1)

Масса, не более

(кг)

1

5,5

6

1070

242

2

7,5

6

1200

263

Вентиляторы крышные ВКРМ и ВКРВ



Размеры

ВКРМ (ВКРВ) — 2,5

ВКРМ (ВКРВ) — 2,5 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №2,8

ВКРМ (ВКРВ) №2,8 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 3,15

ВКРМ (ВКРВ) — 3,15 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №3,55

ВКРМ (ВКРВ) №3,55 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 4,0

ВКРМ (ВКРВ) — 4,0 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №4,5

ВКРМ (ВКРВ) №4,5 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 5,0

ВКРМ (ВКРВ) — 5,0 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №5,6

ВКРМ (ВКРВ) №5,6 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 6,3

ВКРМ (ВКРВ) — 6,3 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) №7,1

ВКРМ (ВКРВ) №7,1 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

ВКРМ (ВКРВ) — 8,0

ВКРМ (ВКРВ) — 8,0 с частотным преобразователем

Вентиляторы крышные ВКРМ и ВКРВ

Полезные файлы

Название
Смотреть Скачать
pdf

Вентиляторы крышные ВКРМ и ВКРВ

(pdf )
