Описание

МАРКИРОВКА

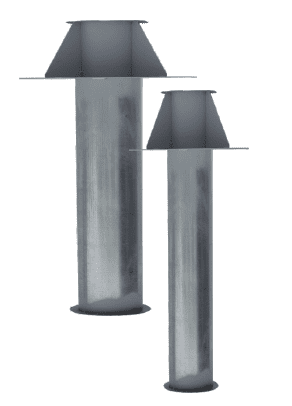

Узлы прохода УП

1- УП- узел прохода
2- Исполнение:
1- узел прохода без клапана и кольца для сбора конденсата

2- узел прохода с клапаном с ручным управлением

3- узел прохода с клапаном, управляемым исполнительным механизмом
4- узел прохода с клапаном, управляемым исполнительным механизмом, утепленный
3- Типоразмер
*типоразмеры 00-10 — без кольца для сбора конденсата
*типоразмеры 11-21- с кольцом для сбора конденсата
2- узел прохода с клапаном с ручным управлением

Назначение

Узлы прохода предназначены для установки на них шахт круглого сечения в системах механической и естественной вентиляции помещений общего назначения.

Конструкция

Узлы прохода по конструкции соответствуют серии 5.904-45.

Присоединительные размеры узлов прохода соответствуют нормализованному ряду воздуховодов и присоединительным размеров дефлекторов вентиляционных по серии типовых конструкций 5.904-51.

Характеристики



Типоразмер

D

 (мм)

D1

 (мм)

D2

 (мм)

D3

 (мм)

d

 (мм)

n

n1

Масса (кг)

УП1

УП2

УП3

 УП4

00 (11)

200

230

472

540

7

6

4

19

20,8

22,2

23,5

01 (12)

250

280

472

540

7

6

4

20,1

22,3

23,8

24,6

02 (13)

315

345

472

540

7

8

4

22,4

26,6

29,8

31

03 (14)

400

430

772

840

7

10

8

40,7

46,5

50,2

52

04 (15)

450

480

772

840

7

10

8

41,2

47,9

52

53,4

05 (16)

500

530

772

840

16х10

10

8

41,4

49,2

53,7

55,1

06 (17)

630

660

1072

1140

16х10

12

8

61,3

74,4

79,7

80,2

07 (18)

710

740

1072

1140

16х10

12

8

62,3

75,9

81,8

83,3

08 (19)

800

830

1072

1140

16х10

12

8

69,3

77,6

84,2

85,6

09 (20)

1000

1040

1272

1340

16х10

15

8

78,9

83

113,8

116,2

10 (21)

1250

1295

1522

1590

16х10

18

8

96,1

101,3

143,3

145,2

Аэродинамические характеристики

Размеры

Узлы прохода УП

Типоразмер

D

 (мм)

D1

 (мм)

D2

 (мм)

D3

 (мм)

d

 (мм)

n

n1

00 (11)

200

230

472

540

7

6

4

01 (12)

250

280

472

540

7

6

4

02 (13)

315

345

472

540

7

8

4

03 (14)

400

430

772

840

7

10

8

04 (15)

450

480

772

840

7

10

8

05 (16)

500

530

772

840

16х10

10

8

06 (17)

630

660

1072

1140

16х10

12

8

07 (18)

710

740

1072

1140

16х10

12

8

08 (19)

800

830

1072

1140

16х10

12

8

09 (20)

1000

1040

1272

1340

16х10

15

8

10 (21)

1250

1295

1522

1590

16х10

18

8
