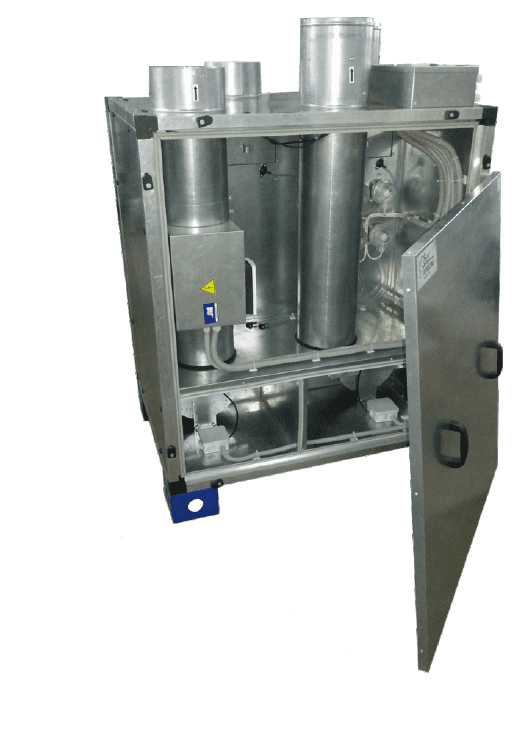

Установки приточно-вытяжные УПКП «Оптима»

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

Дополнительные принадлежности

  • Описание
  • Характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Установки приточно-вытяжные УПКП «Оптима»

1 — УПКП: установка внутреннего исполнение
УПКПн: установка наружного исполнение
УПКПг: установка гигиенического исполнение
УПКПнг: установка наружного-гигиенического исполнение
2 — 0,4: типоразмер
3 — «Симпл» приточные установки стандартной компоновки (клапан, фильтр, воздухонагреватель водяной, вентилятор)
«Вариус» приточные и вытяжные установки нестандартной компоновки
«Оптима» приточно-вытяжные установки с рекуперацией тепла

Общее описание серий

Установки приточно-вытяжные УПКП «Оптима» имеют в своем составе приточную и вытяжную части, данные установки могут комплектоваться секциями рекуперации тепла с различными видами рекуператоров (роторный, пластинчатый, с промежуточным теплоносителем), смесительными камерами, секциями рециркуляции с управлением по датчикам концентрации углекислого газа и содержат самый широкий перечень элементов.

Установка приточно-вытяжная УПКП «Оптима» с пластинчатым утилизатором

Установки приточно-вытяжные УПКП «Оптима»

Пластинчатый утилизатор воздуха состоит из металлических пластин разделяющих воздушные потоки. Пластины в свою очередь благодаря отличной проводимости тепла нагреваются от прохождения через них тёплого воздуха из помещения и отдают это тепло приточному воздуху. При этом не происходит смешивания воздушных потоков в рекуператоре, т.к. приточная и вытяжная часть полностью герметичны относительно друг друга. Благодаря отсутствию движущихся деталей, пластинчатый утилизатор обладает повышенной надежностью, а так же отсутствует необходимость в регулярном обслуживании.

Установка приточно-вытяжная УПКП «Оптима» с роторным утилизатором

Установки приточно-вытяжные УПКП «Оптима»

Роторный утилизатор воздуха состоит из барабана ротора, который при помощи электропривода вращается между приточной и вытяжной частью. Сектор барабана, нагретый вытяжным воздухом, перемещается в приточную часть и отдает тепло приточному воздуху. Так же возможно регулирование производительности утилизации, путем изменения частоты вращения барабана. При работе роторного утилизатора происходит незначительное смешивание воздушных потоков, что исключает возможность его использования на объектах эксплуатации, где это не допустимо. Роторный утилизатор является наиболее эффективным по сравнению с другими типами утилизаторов.

Установка приточно-вытяжная УПКП «Оптима» с утилизатором с промежуточным теплоносителем

Установки приточно-вытяжные УПКП «Оптима»

Утилизатор с промежуточным теплоносителем состоит из нагревающего теплообменника в приточной части и охлаждающего теплообменника в вытяжной части. Нагревающий и охлаждающий теплообменники объединены в замкнутый контур, в котором при помощи насоса циркулирует теплоноситель. Нагретый в теплообменнике вытяжной части, теплоноситель отдает тепло приточному воздуху проходящему через нагревающий теплообменник. Регулирование производительности утилизатора осуществляется при помощи трехходового клапана с электроприводом. Использование утилизатора с промежуточным теплоносителем позволяет раздельную установку приточной и вытяжной части, что исключает смешивания воздушных потоков. Из недостатков утилизатора с промежуточным теплоносителем можно выделить необходимость обязательного использования незамерзающих смесей и невысокую эффективность по сравнению с другими типами утилизаторов.

Установка приточно-вытяжная УПКП «Оптима» с смесительной камерой

Установки приточно-вытяжные УПКП «Оптима»

Смесительная камера предназначена для организации процесса смешения приточного и рециркуляционного воздуха. Конструктивно смесительная камера представляет собой секцию, внутри которой установлен воздушный клапан с электроприводом, благодаря чему возможно регулирование соотношения расхода рециркуляционного и приточного воздуха. Применение смесительной камеры позволяет существенно снизить потребление энергии для нагрева воздуха. Так же возможно управлением процессом смешения по датчикам концентрации углекислого газа.

Характеристики

Интервалы производительности установок приточных типа УПКП при скоростях воздуха в свободном поперечном сечении установок от 2,0 м/c до 4,0м/c.

Установки приточно-вытяжные УПКП «Оптима»

Интервалы производительности установок приточных типа УПКП при скоростях воздуха в свободном поперечном сечении установок от 2,0 м/c до 4,0м/c.

Установки приточно-вытяжные УПКП «Оптима»

Интервалы производительности установок приточных типа УПКП при скоростях воздуха в свободном поперечном сечении установок от 2,0 м/c до 4,0м/c.

Установки приточно-вытяжные УПКП «Оптима»



Установки серии УПКП выпускаются в 27 габаритных размерах, ниже приведены габаритные размеры и значения производительности при различных скоростях воздуха в свободном поперечном сечении установок.



Типоразмер

W,

мм

H,

мм

h1,

мм

Расход воздуха при скорости в живом сечении

теплообменников, м3

2м/с

2,5м/с

3м/с

3,5м/с

4,0м/с

0,4

500

370

100

430

540

650

760

860

0,8

600

400

650

815

980

1150

1300

1,2

700

450

990

1240

1490

1740

1980

1,5

600

600

1230

1530

1830

2130

2460

2,0

850

520

1570

1960

2350

2740

3140

2,5

700

750

2070

2590

3100

3610

4140

3,0

1000

600

2450

3050

3650

4250

4900

4,0

850

850

3200

4000

4800

5600

6400

5,0

1250

750

4000

5000

6000

7000

8000

6,0

1000

1100

150

4800

6000

7200

8400

9600

7,0

1400

850

5600

7000

8400

9800

11200

8,5

1250

1100

6800

8500

10200

11900

13600

10,5

1600

1100

8400

10500

12600

14700

16800

12,5

1400

1400

10000

12500

15000

17500

20000

15,0

1900

1400

12000

15000

18000

21000

24000

17,5

1650

1650

14000

17500

21000

24500

28000

20,0

2200

1400

16000

20000

24050

28050

32000

22,5

1900

1650

18000

22500

27000

31500

36000

25,0

2500

1400

20000

25000

30000

35000

40000

27,5

1950

2050

22000

27500

33000

38500

44000

30,0

2700

1500

24000

30000

36000

42000

48000

35,0

2500

2050

28000

35000

42000

49000

56000

42,5

2500

2500

34000

42500

51100

59600

68000

55,0

По индивидуальной разработке под проектное решение.

44000

55000

66000

77000

88000

70,0

56000

70000

84000

98000

112000

85,0

68000

85000

102000

119000

136000

100,0

80000

10000

120000

140000

160000

Размеры

Установки приточно-вытяжные УПКП «Оптима»

*Общая длина установки (Lобщ.) зависит от комплектации установки.
*По согласованию с заказчиком возможно изготовление установок нестандартных габаритных размеров.



Типоразмер

W,

мм

H,

мм

h1,

мм

Расход воздуха при скорости в живом сечении

теплообменников, м3

2м/с

2,5м/с

3м/с

3,5м/с

4,0м/с

0,4

500

370

100

430

540

650

760

860

0,8

600

400

650

815

980

1150

1300

1,2

700

450

990

1240

1490

1740

1980

1,5

600

600

1230

1530

1830

2130

2460

2,0

850

520

1570

1960

2350

2740

3140

2,5

700

750

2070

2590

3100

3610

4140

3,0

1000

600

2450

3050

3650

4250

4900

4,0

850

850

3200

4000

4800

5600

6400

5,0

1250

750

4000

5000

6000

7000

8000

6,0

1000

1100

150

4800

6000

7200

8400

9600

7,0

1400

850

5600

7000

8400

9800

11200

8,5

1250

1100

6800

8500

10200

11900

13600

10,5

1600

1100

8400

10500

12600

14700

16800

12,5

1400

1400

10000

12500

15000

17500

20000

15,0

1900

1400

12000

15000

18000

21000

24000

17,5

1650

1650

14000

17500

21000

24500

28000

20,0

2200

1400

16000

20000

24050

28050

32000

22,5

1900

1650

18000

22500

27000

31500

36000

25,0

2500

1400

20000

25000

30000

35000

40000

27,5

1950

2050

22000

27500

33000

38500

44000

30,0

2700

1500

24000

30000

36000

42000

48000

35,0

2500

2050

28000

35000

42000

49000

56000

42,5

2500

2500

34000

42500

51100

59600

68000

55,0

По индивидуальной разработке под проектное решение.

44000

55000

66000

77000

88000

70,0

56000

70000

84000

98000

112000

85,0

68000

85000

102000

119000

136000

100,0

80000

10000

120000

140000

160000
