Установка приточная УПКП «КОМПАКТ»-М/МК

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

Дополнительные принадлежности

  • Описание
  • Характеристики
  • Аэродинамические характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Установка приточная УПКП «КОМПАКТ»-М/МК

1- УПКП: установка приточная компактная панельная(УПКП-внутреннее исполнение, УПКПн- наружное исполнение)
2- 100: типоразмер
3- 3,0: номинальная мощность установленного электровоздухонагревателя, кВт
4- «Компакт»: наименование серии установок
5- МК: исполнение по способу подключения к сети воздуховодов(МК- круглое сечение, М-прямоугольное сечение)

Назначение

Установки приточные серии УПКП «Компакт» предназначены для зданий административного, промышленного, медицинского и сельскохозяйственного назначения в качестве вентиляционных и отопительно- вентиляционных установок без рециркуляции воздуха.

Приточная установка применяется в системах вентиля- ции зданий для очистки и нагрева воздуха в помещениях общественного и производственного назначения, к которым предъявляются требования по комфортным и технологическим параметрам воздушной среды.

Это позволяет поддерживать в помещении заданные климатические условия для высокопродуктивной работы человека.

Приточная установка серии УПКП «Компакт» присоединяется непосредственно к воздуховодам централь- ной системы вентиляции зданий. Она оснащена высококачественными комплектующими ведущих европейских производителей и спроектирована таким образом, чтобы обеспечить эффективную подготовку воздуха для любых помещений.

Конструкция

Установки состоят из обшивочных панелей, несъемные обшивочные панели являются несущим каркасом. На боковых панелях устанавливаются металлические кронштейны для монтажа установок.

Панели состоят из наружного окрашенного листа, внутреннего оцинкованного листа и минераловатной теплоизоляции толщиной 50мм. За счет специальной формы панелей достигается лабиринтное уплотнение, что уменьшает вероятность образования температурных мостов. Таким образом достигается и меньший показатель уровня шума.

В зависимости от пространственной ориентации установки, съемная панель для обслуживания может располагаться снизу, справа, слева, сверху относительно направления движения воздуха. По способу подключения к сети воздуховодов установки изготавливаются в исполнении для подключения к воздуховодам круглого сечения и для подключения к воздуховодам прямоугольного сечения. По климатическому исполнению установки изготавливаются в двух вариантах — для наружного размещения и размещения внутри здания.

Условия эксплуатации

Установки приточные серии УПКП «Компакт» предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 оС до +40 оС,  в условиях умеренного климата 1-ой и 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до +40 оС. Относительная влажность при температуре +20 оС  до  90%, без выпадения конденсата. Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0. Категория взрывопожарной и пожарной опасности – В2-В4, Д по ТКП 474-2013 (02300) и СП 12.13130.2009. Категория сейсмостойкости – III по НП 031-01, класс безопасности 4 по НП-001- 97 (ПНАЭ Г-01-011-97)

При выключении вентилятора предусматривается включение автоматической блокировки, обеспечивающей минимальную подачу воздуха во избежание перегрева электровоздухонагревателя.

Характеристики



Модель



Мин.
расход
воздуха

(м3/ч)

Макс.
расход
воздуха

(м3/ч)

Фильтр

класс
очистки

Частота
вращения
рабочего
колеса

(об/мин)

Мощность
электродв.



(Вт)

Напряжение
питания



(В)

Установленная
мощность
воздухо-
нагревателя

(кВт)

УПКП-100 «Компакт»

50

250

G4

2400

70

1ф ~230, 50Гц

1,5

1ф ~230, 50Гц

3,0

УПКП-125 «Компакт»

50

 310

G4

 2400

70

1ф ~230, 50Гц

1,5

1ф ~230, 50Гц

3,0

1ф ~230, 50Гц

3ф ~380, 50Гц

4,5

УПКП-160 «Компакт»

 100

650

G4

2600

 100

1ф ~230, 50Гц

1,5

1ф ~230, 50Гц

3,0

1ф ~230, 50Гц

3ф ~380, 50Гц

4,5

1ф ~230, 50Гц

6,0

3ф ~380, 50Гц

9,0

УПКП-200 «Компакт»

 200

 820

 G4

 2600

150

1ф ~230, 50Гц

2,0

1ф ~230, 50Гц

4,0

1ф ~230, 50Гц

3ф ~380, 50Гц

6,0

3ф ~380, 50Гц

9,0

3ф ~380, 50Гц

12,0

3ф ~380, 50Гц

18,0

 УПКП-250 «Компакт»

200

 850

 G4

2600

200

1ф ~230, 50Гц

2,0

1ф ~230, 50Гц

4,0

1ф ~230, 50Гц

3ф ~380, 50Гц

6,0

3ф ~380, 50Гц

9,0

3ф ~380, 50Гц

12,0

3ф ~380, 50Гц

18,0

УПКП-315 «Компакт»

300

1300

G4

2500

 250

1ф ~230, 50Гц

2,0

1ф ~230, 50Гц

4,0

1ф ~230, 50Гц

3ф ~380, 50Гц

6,0

3ф ~380, 50Гц

9,0

3ф ~380, 50Гц

12,0

3ф ~380, 50Гц

18,0

 УПКП-355 «Компакт»

500

2000

G4

2730

370

3ф ~380, 50Гц

7,5

3ф ~380, 50Гц

15,0

3ф ~380, 50Гц

22,5

3ф ~380, 50Гц

30,0

ОСНОВНЫЕ ЭЛЕМЕНТЫ УСТАНОВКИ СЕРИИ УПКП «КОМПАКТ»

Установка приточная УПКП «КОМПАКТ»-М/МК

Фильтр воздушный очищает атмосферный воздух от пыли, взвеси твердых частиц или аэрозолей, тем самым предотвращает засорение элементов установки и обеспечивает подачу очищенного воздуха в обслуживаемое помещение. Фильтр нетоксичен и безопасен в течении всего срока службы. Сте- пень загрязнения фильтра контролируется реле перепада давления. Кассетный фильтр имеет вид прямоугольной рамки с расположенным в ней фильтровальным материалом. Для обеспечения жёсткости конструкции фильтрующий материал армирован металлической сеткой. За счет волно- образной поверхности сетки достигается большая полезная площадь фильтрования.

Установка приточная УПКП «КОМПАКТ»-М/МК

Вентилятор обеспечивает подачу свежего воздуха в обслуживаемое помещение, обладает отличными аэродинамическими характеристиками, сохраняя при этом низкий уро- вень шума. Двигатель вентилятора имеет встроенные термо- контакты, что обеспечивает защиту от перегрева в случае перегрузки. Контроль работы вентилятора осуществлен при помощи реле перепада давления .

Установка приточная УПКП «КОМПАКТ»-М/МК

Электровоздухонагреватель предназначен для нагрева поступаемого в помещение воздуха. Точное поддержание температуры приточного воздуха и снижение потребляемой электроэнергии обеспечивается за счёт применения режима управления — ШИМ, длительность включения нагревателя пропорциональна потребности в нагреве. Для защиты ТЭНов от перегрева нагреватель оснащен встроенным термостатом.

*При необходимости приточные установки серии УПКП «КОМПАКТ» могут дополнительно комплектоваться воздуш- ными клапанами с ручным или электрическим приводом, шумоглушителями, дополнительными фильтрами тонкой очистки, гибкими вставками.



СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

Установка приточная УПКП «КОМПАКТ»-М/МК

Отличительной особенностью приточных установок серии УПКП «КОМПАКТ» является встроенная система автоматического управления, данная особенность сводит к минимуму работы по монтажу и наладке оборудования. Система авто- матического управления обеспечивает быстрый выход обору- дования на заданные параметры и дальнейшее поддержание их с высокой точность, обеспечивая при этом безопасную эксплуатацию оборудования. Контроль и задание параметров осуществляется при помощи выносного пульта управления настенного монтажа. Пульт снабжен дисплеем с подсветкой, кнопками управления и встроенным датчиком температуры. Основные функции системы автоматического управления — поддержание заданной температуры приточного воздуха(плавное регулирование мощности электровоздухонагревателя), контроль аварии вентилятора, контроль загрязнения фильтра, сохранение текущего режима управления после отключения и восстановления электропитания.

1 — Ввод питания №1 (цепи управления)
2 — Ввод питания №2 (электровоздухонагреватель)
3 — Контакт пожарной сигнализации(отключение при пожаре)
4 — Пульт дистанционного управление

Аэродинамические характеристики

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

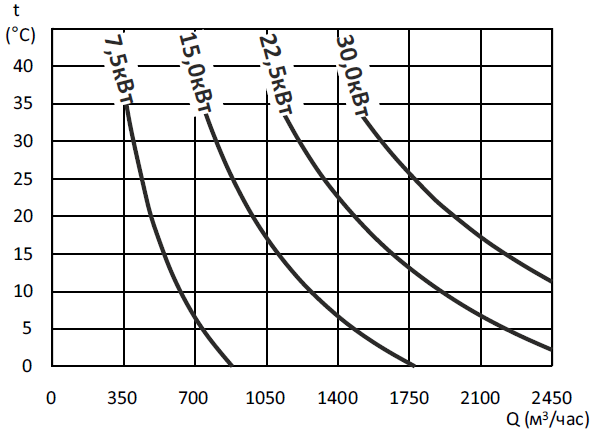

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-100

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

61

46

50

58

54

49

50

44

32

на выходе

дБ(А)

65

49

52

62

57

57

57

48

34

к окружению

дБ(А)

38

32

30

29

27

29

31

29

20

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-125

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

60

44

50

53

57

51

50

46

35

на выходе

дБ(А)

65

46

52

57

61

59

57

51

38

к окружению

дБ(А)

38

30

30

27

29

30

31

31

23



Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-160

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

63

41

49

54

60

56

47

52

39

на выходе

дБ(А)

69

43

51

58

64

65

54

57

42

к окружению

дБ(А)

39

28

29

27

30

33

30

34

25

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-200

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

64

43

53

58

60

55

48

49

43

на выходе

дБ(А)

69

45

55

62

64

64

55

54

46

к окружению

дБ(А)

40

29

32

29

30

32

30

32

28

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-250

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

64

45

53

56

59

56

56

55

47

на выходе

дБ(А)

70

47

55

60

63

65

64

60

50

к окружению

дБ(А)

42

31

32

28

30

33

35

36

30

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-315

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

64

45

52

53

58

54

58

53

52

на выходе

дБ(А)

70

47

54

57

62

63

66

58

56

к окружению

дБ(А)

42

31

31

27

29

32

36

35

34

Установка приточная УПКП «КОМПАКТ»-М/МК Установка приточная УПКП «КОМПАКТ»-М/МК

t— Максимальная расчётная температура воздуха на выходе установки при температуре наружного воздуха -25 °С

УПКП-355

«Компакт»

Гц Общ. 63 125 250 500 1k 2k 4k 8k

на входе

дБ(А)

68

36

45

56

62

61

61

60

56

на выходе

дБ(А)

75

38

47

60

66

71

70

66

60

к окружению

дБ(А)

45

25

27

28

31

36

39

40

36

Размеры

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ УСТАНОВОК УПКП «КОМПАКТ» — МК

Установка приточная УПКП «КОМПАКТ»-М/МК

Установка приточная УПКП «КОМПАКТ»-М/МК



Модель

Размеры (мм)

Вес



(кг)

B

H

L

D

УПКП-100 «Компакт» — МК

470

370

960

100

45

УПКП-125 «Компакт» — МК

470

370

960

125

45

УПКП-160 «Компакт» — МК

470

370

960

160

45

УПКП-200 «Компакт» — МК

600

420

1235

200

75

УПКП-250 «Компакт» — МК

600

420

1235

250

75

УПКП-315 «Компакт» — МК

600

420

1235

315

75

УПКП-355 «Компакт» — МК

700

450

1500

355

110



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ УСТАНОВОК УПКП «КОМПАКТ» — М

Установка приточная УПКП «КОМПАКТ»-М/МК

Установка приточная УПКП «КОМПАКТ»-М/МК



Модель

Размеры (мм)

Вес



(кг)

B

H

L

B1

H1

УПКП-100 «Компакт» — М

470

370

960

300

200

45

УПКП-125 «Компакт» — М

470

370

960

300

200

45

УПКП-160 «Компакт» — М

470

370

960

300

200

45

УПКП-200 «Компакт» — М

600

420

1235

400

200

75

УПКП-250 «Компакт» — М

600

420

1235

400

200

75

УПКП-315 «Компакт» — М

600

420

1235

400

200

75

УПКП-355 «Компакт» — М

700

450

1500

500

300

110
