ТВ-8В-1

Name: ТВ-8В-1
Brand: Белтехком
SKU: 11010100
Availability: InStock

Арт. 11010100

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

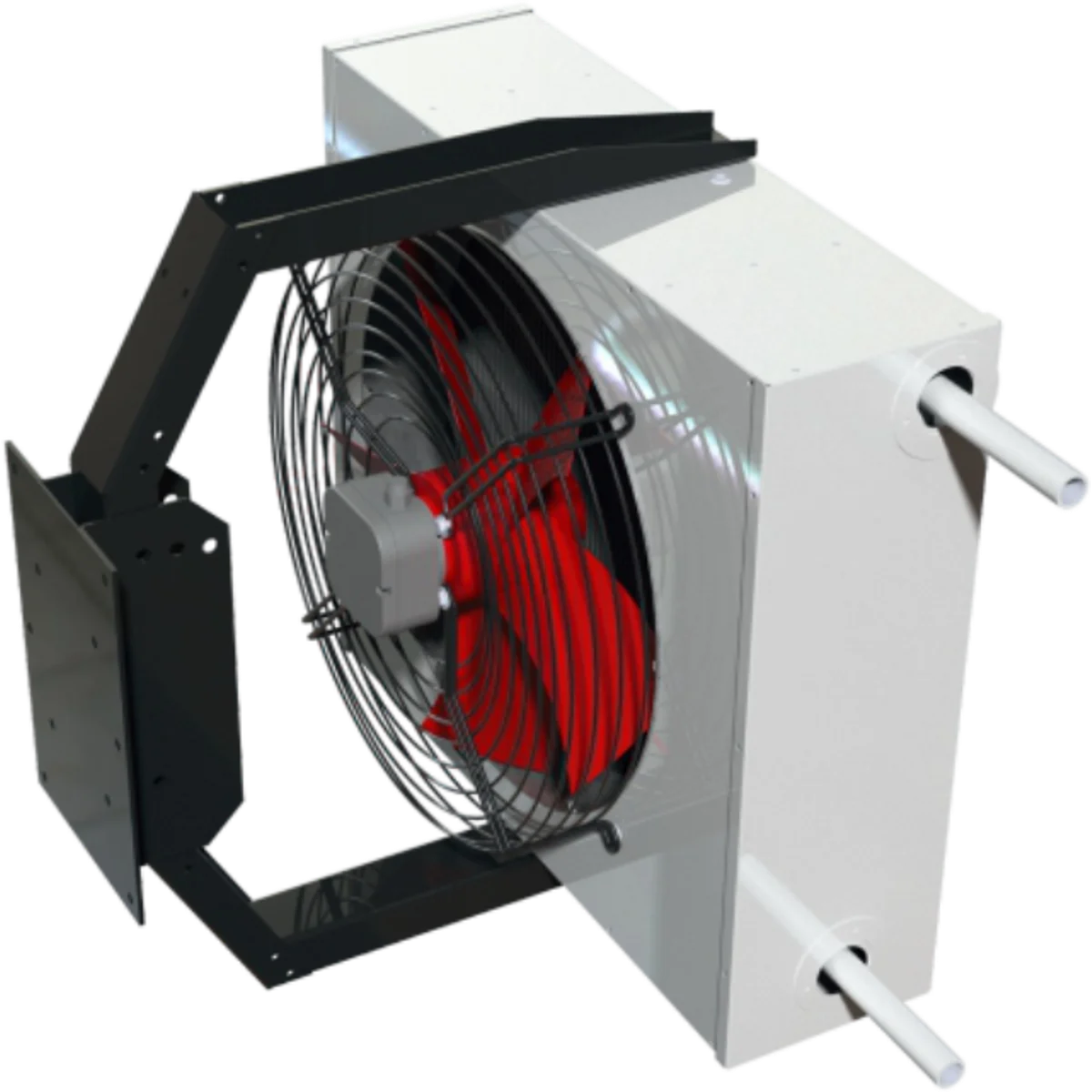

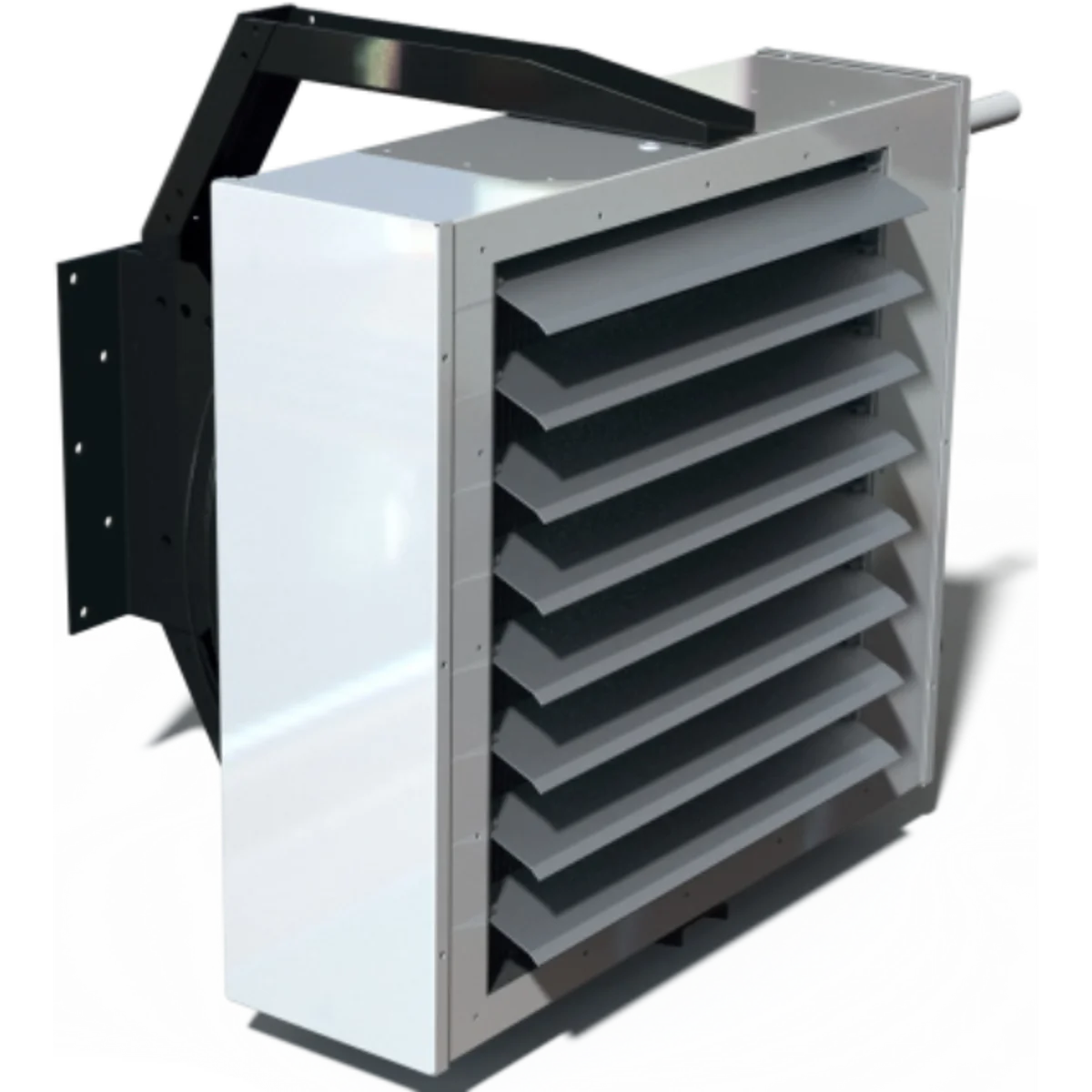

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	705 м3/ч
Теплопроизводительность	8,7 кВт
Максимальная потребляемая мощность	80 Вт
Уровень звукового давления	54 дБ(А)
Ток	0,4 А
Частота вращения	2400 об/мин
Масса	15 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	430 мм
B2	565 мм
H	450 мм
L	435 мм
Lmax	475 мм
b	44 мм
h	280 мм
dy (присоединение теплоносителя)	G 3/4"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 9.9 / 47 / <1 / 111
5	130/70 10.1 / 48 / <1 / 151
5	110/70 10.2 / 48 / <1 / 227
5	90/70 10.1 / 48 / <1 / 432
5	80/60 8.4 / 40 / <1 / 360
5	70/50 6.5 / 33 / <1 / 284
5	60/40 4 / 22 / <1 / 176
10	150/70 8.7 / 46 / <1 / 97
10	130/70 9.2 / 49 / <1 / 137
10	110/70 9.4 / 50 / <1 / 209
10	90/70 9.4 / 50 / <1 / 432
10	80/60 7.7 / 42 / <1 / 335
10	70/50 5.7 / 34 / <1 / 248
10	60/40 3.5 / 25 / <1 / 155
15	150/70 7.6 / 47 / <1 / 86
15	130/70 8.2 / 49 / <1 / 122
15	110/70 8.6 / 51 / <1 / 191
15	90/70 8.7 / 51 / <1 / 396
15	80/60 6.9 / 44 / <1 / 302
15	70/50 4.8 / 35 / <1 / 209
15	60/40 3 / 28 / <1 / 133
20	150/70 7.1 / 49 / <1 / 79
20	130/70 7 / 49 / <1 / 104
20	110/70 7.8 / 52 / <1 / 173
20	90/70 7.9 / 53 / <1 / 349
20	80/60 6.1 / 45 / <1 / 266
20	70/50 3.6 / 35 / <1 / 158
20	60/40 2.5 / 30 / <1 / 108
