Тепловое оборудование
ТВ-70В-3
Арт. 11011100
Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.
Описание
Конструкция

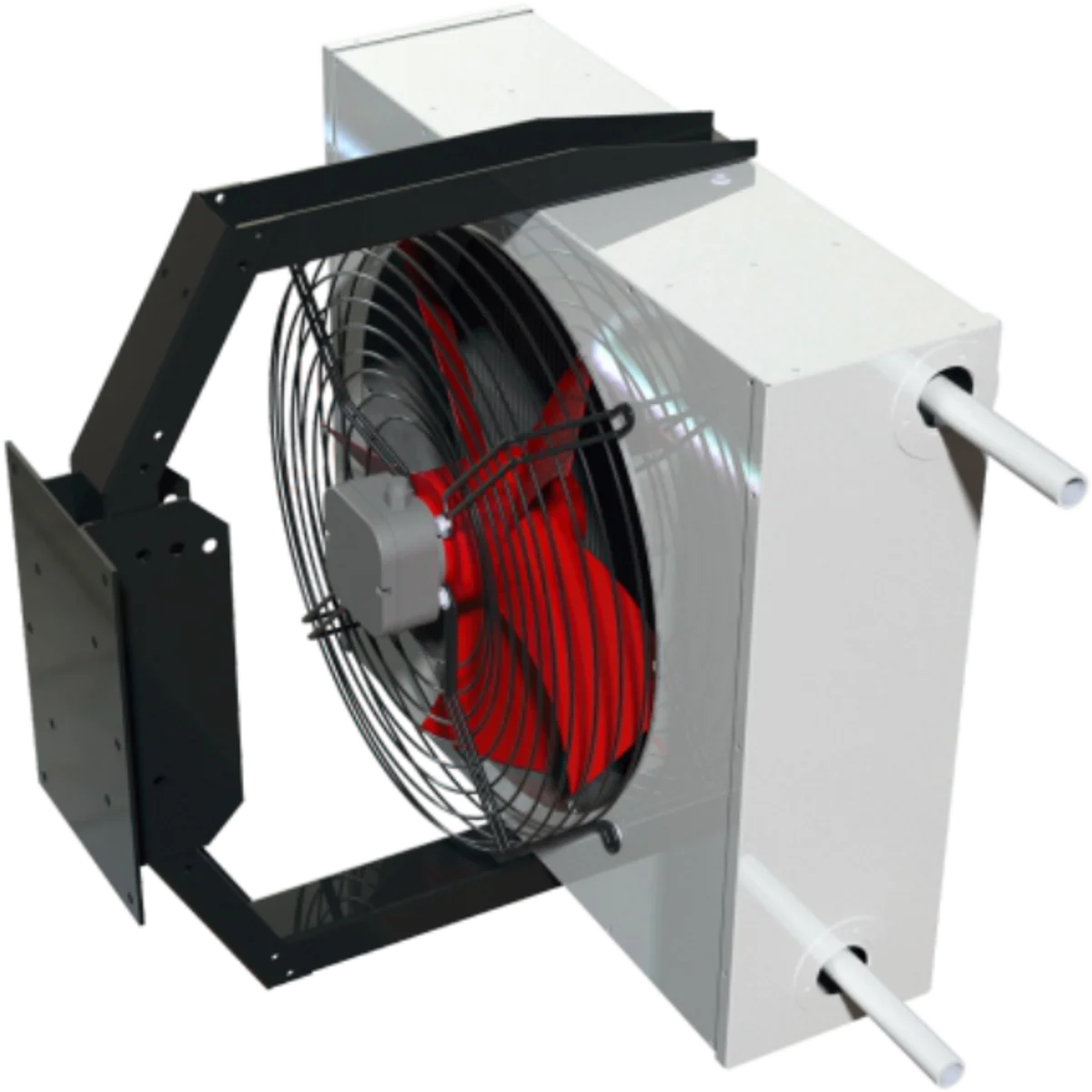

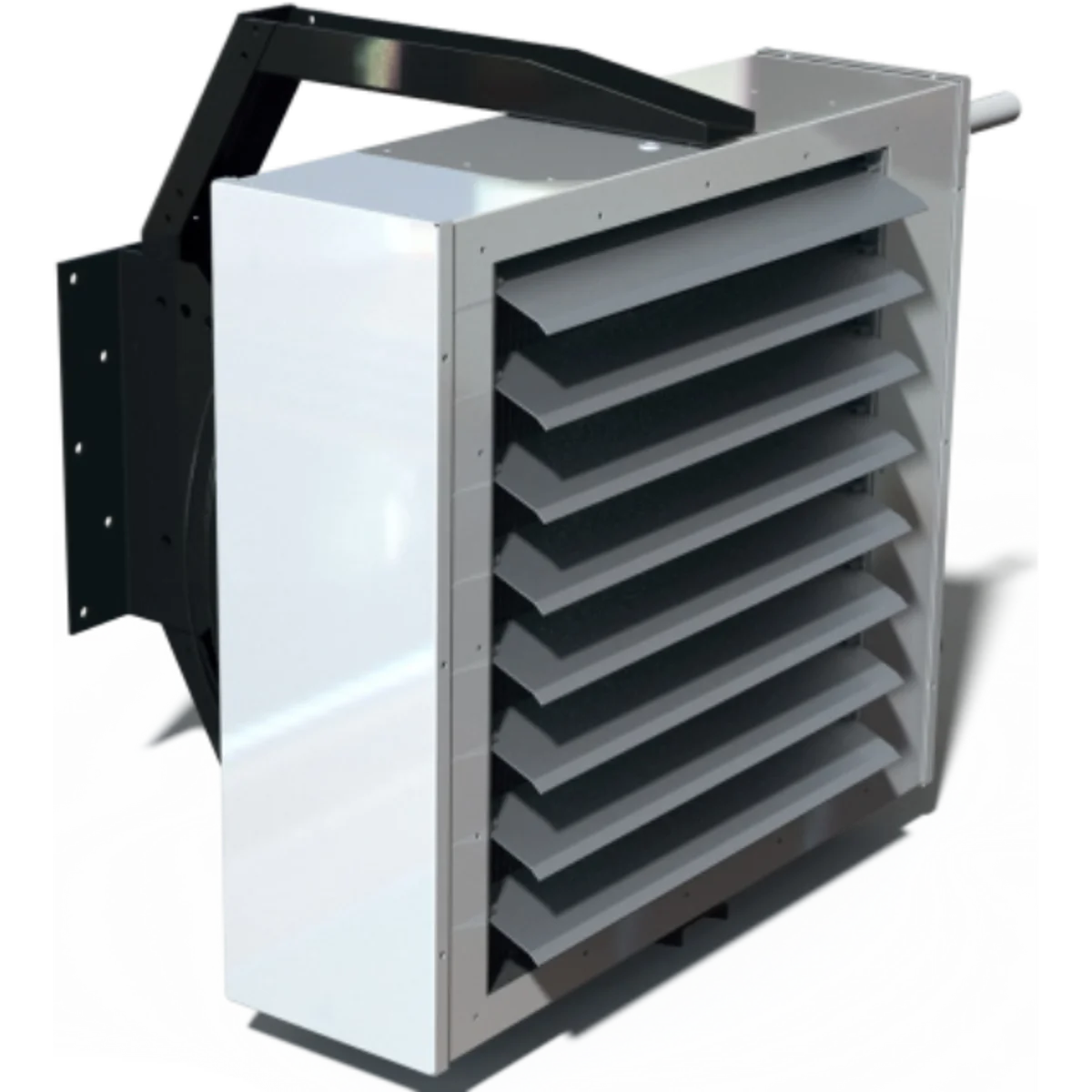

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальный расход воздуха | 7050 м3/ч |
| Теплопроизводительность | 70,8 кВт |
| Максимальная потребляемая мощность | 850 Вт |
| Уровень звукового давления | 69 дБ(А) |
| Ток | 1,7 А |
| Частота вращения | 1320 об/мин |
| Масса | 65 кг |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B | 830 мм |
| B2 | 960 мм |
| H | 850 мм |
| L | 610 мм |
| Lmax | 655 мм |
| b | 44 мм |
| h | 675 мм |
| dy (присоединение теплоносителя) | G 1 1/4" |
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| tвх, °C | График воды |
| 5 | 150/70 |
| 5 | 130/70 95 / 45 / 2.2 / 1404 |
| 5 | 110/70 |
| 5 | 90/70 |
| 5 | 80/60 |
| 5 | 70/50 |
| 5 | 60/40 |
| 10 | 150/70 96 / 50 / 1.3 / 1080 |
| 10 | 130/70 89.4 / 47 / 2 / 1332 |
| 10 | 110/70 |
| 10 | 90/70 |
| 10 | 80/60 64 / 37 / 8.5 / 2808 |
| 10 | 70/50 |
| 10 | 60/40 |
| 15 | 150/70 90 / 52 / 1.2 / 1008 |
| 15 | 130/70 |
| 15 | 110/70 |
| 15 | 90/70 |
| 15 | 80/60 |
| 15 | 70/50 |
| 15 | 60/40 |
| 20 | 150/70 84 / 55 / 1 / 936 |
| 20 | 130/70 78 / 52 / 1.6 / 1152 |
| 20 | 110/70 |
| 20 | 90/70 |
| 20 | 80/60 53 / 42 / 6 / 2340 |
| 20 | 70/50 |
| 20 | 60/40 |
