Тепловое оборудование
ТВ-70В-1
Арт. 11011000
Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.
Описание
Конструкция

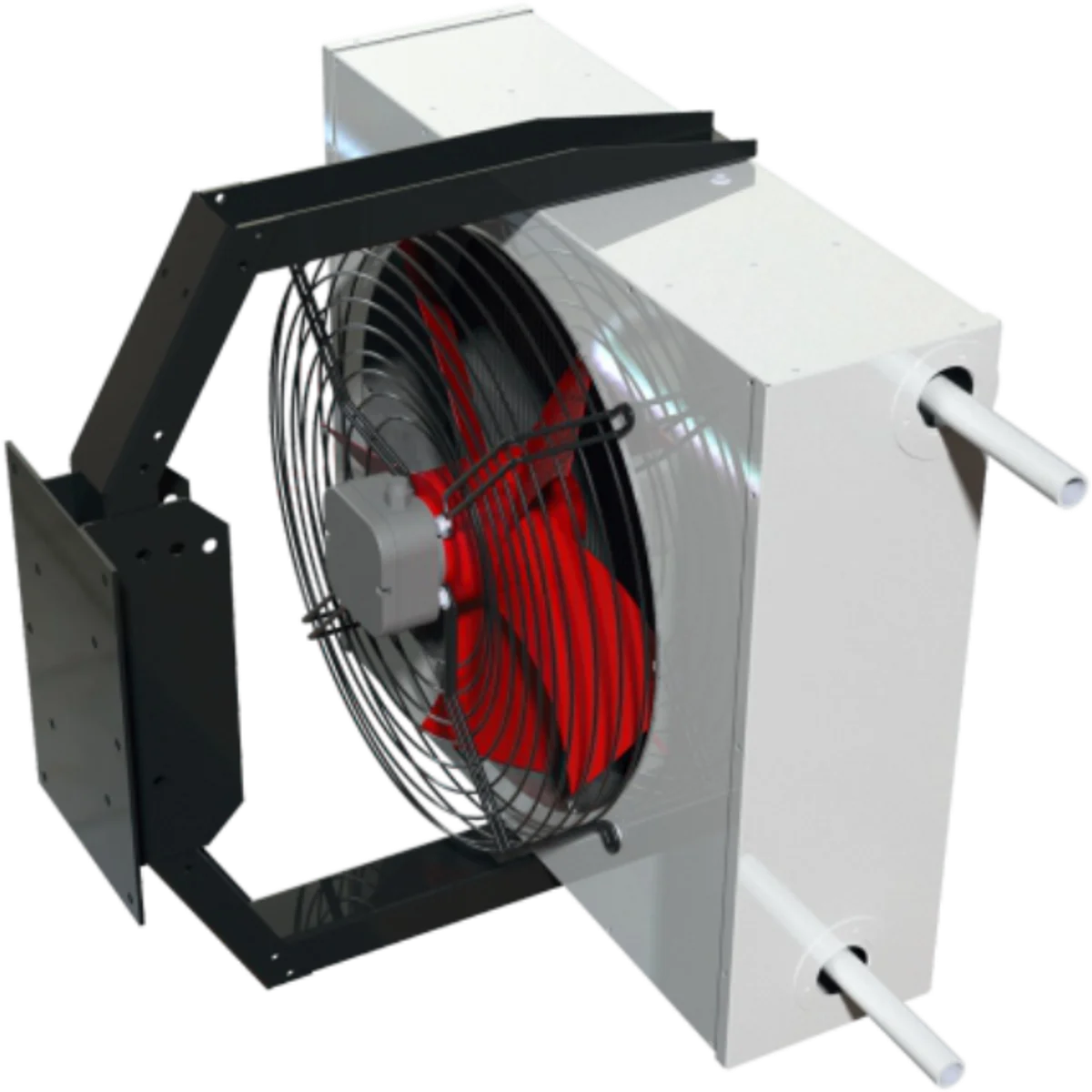

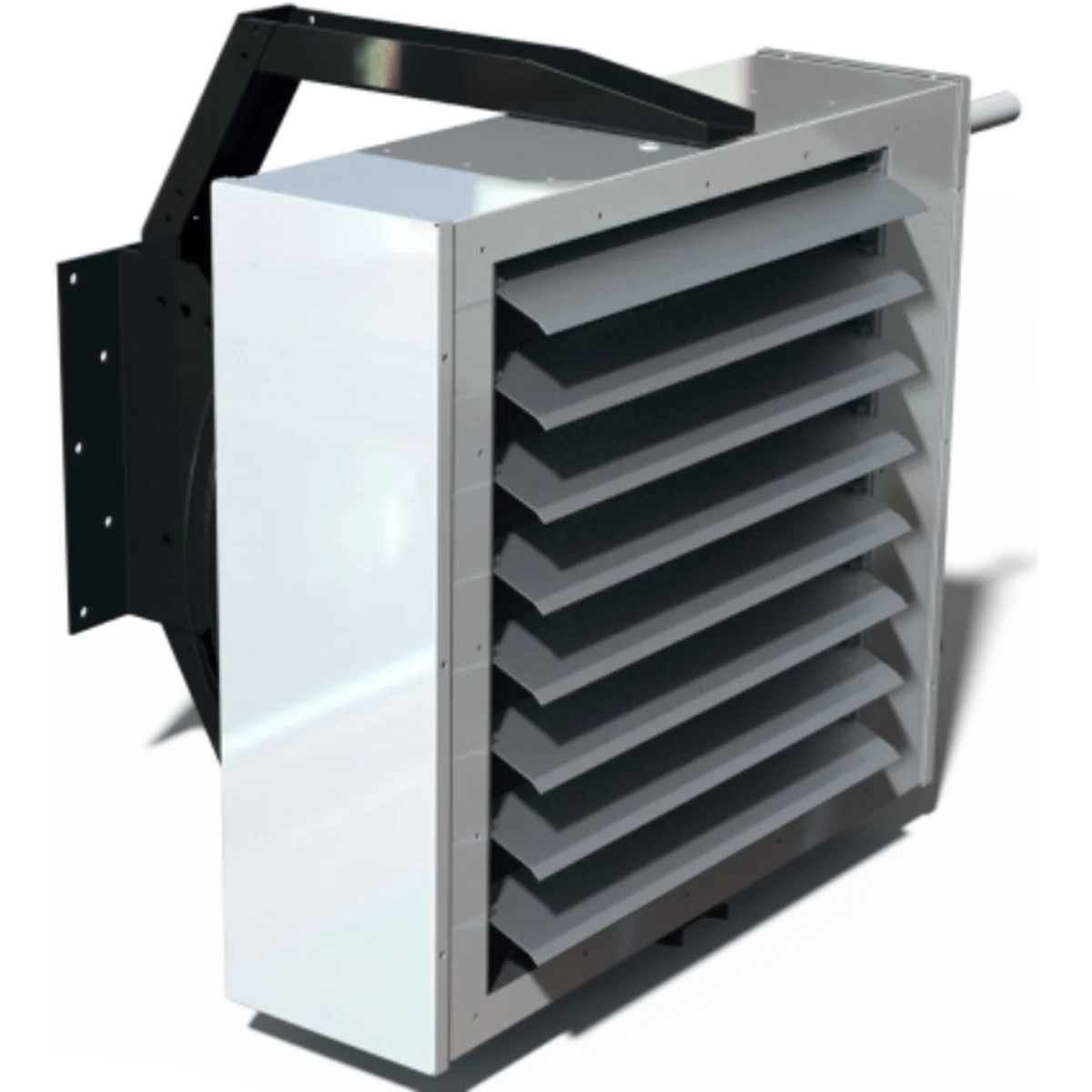

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальный расход воздуха | 6850 м3/ч |
| Теплопроизводительность | 69,6 кВт |
| Максимальная потребляемая мощность | 750 Вт |
| Уровень звукового давления | 64 дБ(А) |
| Ток | 3,5 А |
| Частота вращения | 1360 об/мин |
| Масса | 65 кг |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B | 830 мм |
| B2 | 960 мм |
| H | 850 мм |
| L | 610 мм |
| Lmax | 655 мм |
| b | 44 мм |
| h | 675 мм |
| dy (присоединение теплоносителя) | G 1 1/4" |
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| tвх, °C | График воды |
| 5 | 150/70 |
| 5 | 130/70 |
| 5 | 110/70 86.9 / 42 / 4 / 1944 |
| 5 | 90/70 |
| 5 | 80/60 |
| 5 | 70/50 |
| 5 | 60/40 |
| 10 | 150/70 |
| 10 | 130/70 |
| 10 | 110/70 |
| 10 | 90/70 |
| 10 | 80/60 63 / 37 / 8.2 / 2772 |
| 10 | 70/50 51 / 32 / 5.7 / 2232 |
| 10 | 60/40 |
| 15 | 150/70 |
| 15 | 130/70 |
| 15 | 110/70 76 / 48 / 3.1 / 1692 |
| 15 | 90/70 |
| 15 | 80/60 57.5 / 40 / 7 / 2520 |
| 15 | 70/50 |
| 15 | 60/40 |
| 20 | 150/70 82.8 / 55 / 1 / 936 |
| 20 | 130/70 |
| 20 | 110/70 |
| 20 | 90/70 |
| 20 | 80/60 52 / 42 / 5.8 / 2304 |
| 20 | 70/50 |
| 20 | 60/40 27 / 32 / 1.9 / 1188 |
