Тепловое оборудование
ТВ-50В-3
Арт. 11010900
Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.
Описание
Конструкция

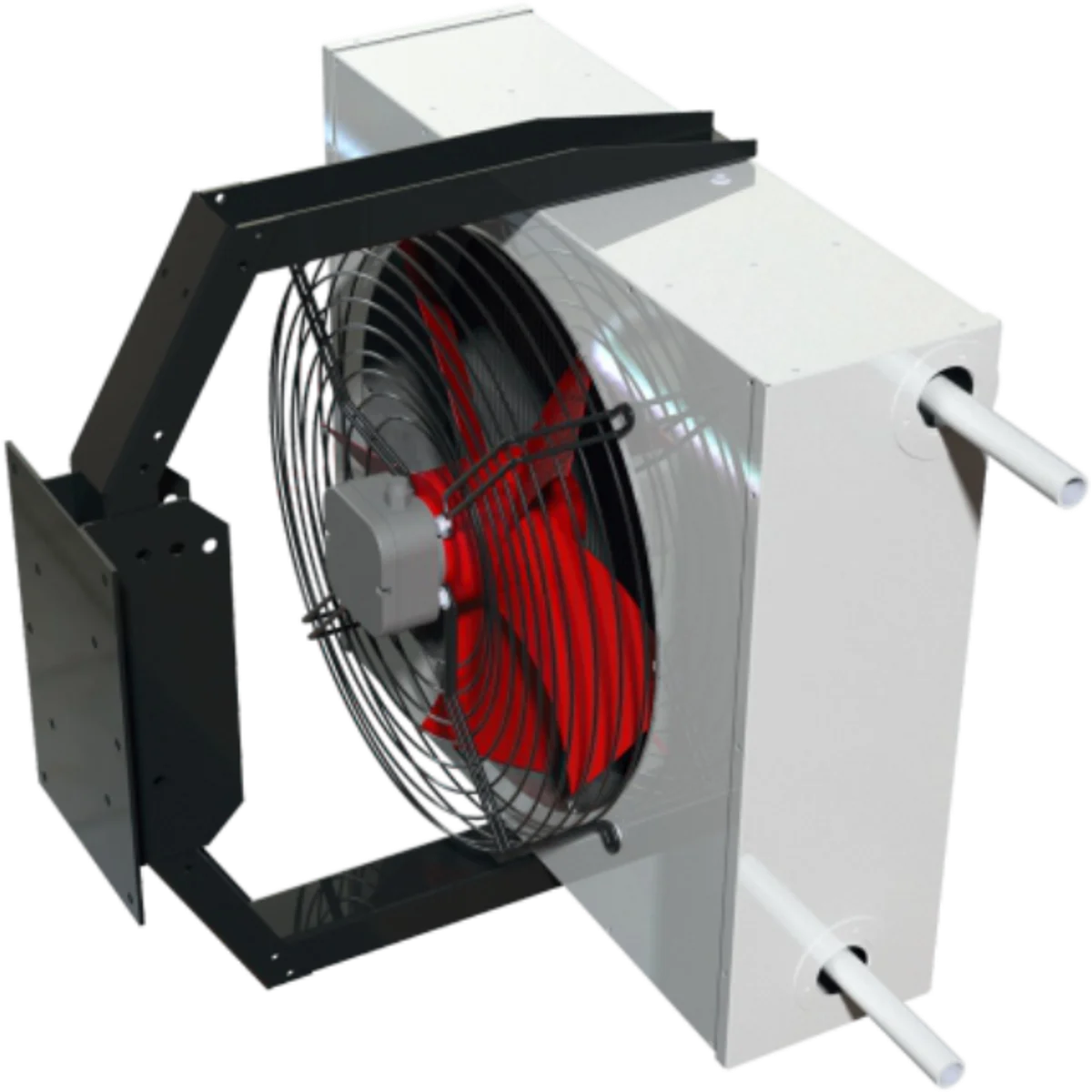

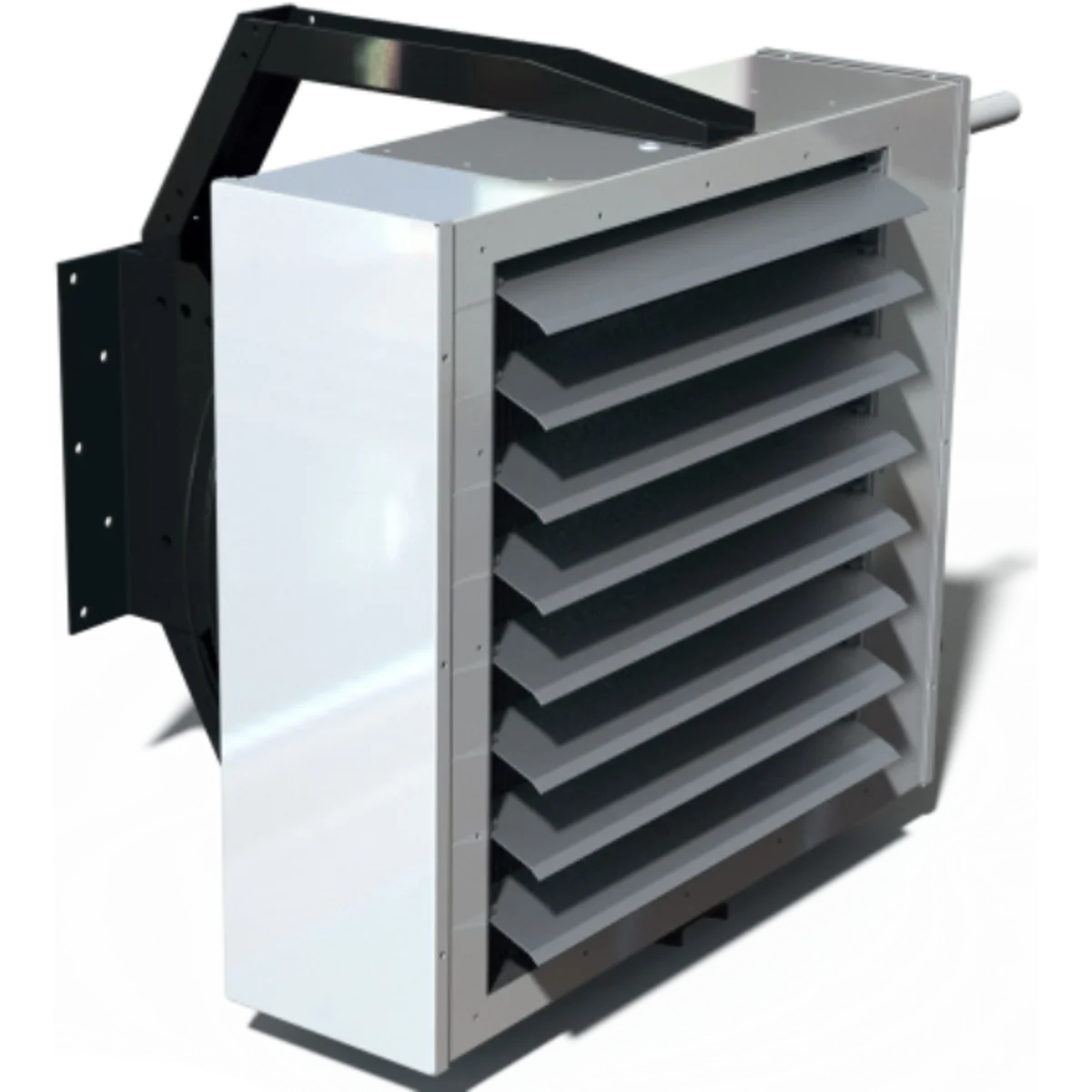

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальный расход воздуха | 4620 м3/ч |
| Теплопроизводительность | 48,9 кВт |
| Максимальная потребляемая мощность | 600 Вт |
| Уровень звукового давления | 62 дБ(А) |
| Ток | 1,2 А |
| Частота вращения | 1300 об/мин |
| Масса | 47 кг |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B | 750 мм |
| B2 | 880 мм |
| H | 750 мм |
| L | 580 мм |
| Lmax | 625 мм |
| b | 44 мм |
| h | 575 мм |
| dy (присоединение теплоносителя) | G 1" |
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| tвх, °C | График воды |
| 5 | 150/70 69.5 / 49 / <1 / 792 |
| 5 | 130/70 |
| 5 | 110/70 |
| 5 | 90/70 |
| 5 | 80/60 48 / 36 / 5.7 / 2124 |
| 5 | 70/50 |
| 5 | 60/40 |
| 10 | 150/70 65.5 / 52 / <1 / 720 |
| 10 | 130/70 |
| 10 | 110/70 57 / 46 / 2.1 / 1260 |
| 10 | 90/70 |
| 10 | 80/60 44 / 38 / 4.9 / 1944 |
| 10 | 70/50 |
| 10 | 60/40 |
| 15 | 150/70 61.5 / 54 / <1 / 684 |
| 15 | 130/70 57.3 / 51 / 1 / 864 |
| 15 | 110/70 53 / 49 / 1.9 / 1188 |
| 15 | 90/70 |
| 15 | 80/60 40 / 41 / 4.2 / 1764 |
| 15 | 70/50 |
| 15 | 60/40 |
| 20 | 150/70 57.4 / 56 / <1 / 648 |
| 20 | 130/70 53.3 / 54 / <1 / 792 |
| 20 | 110/70 49 / 51 / 1.6 / 1080 |
| 20 | 90/70 45 / 48 / 5 / 1980 |
| 20 | 80/60 |
| 20 | 70/50 |
| 20 | 60/40 |
