Тепловое оборудование
ТВ-50В-1
Арт. 11010800
Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.
Описание
Конструкция

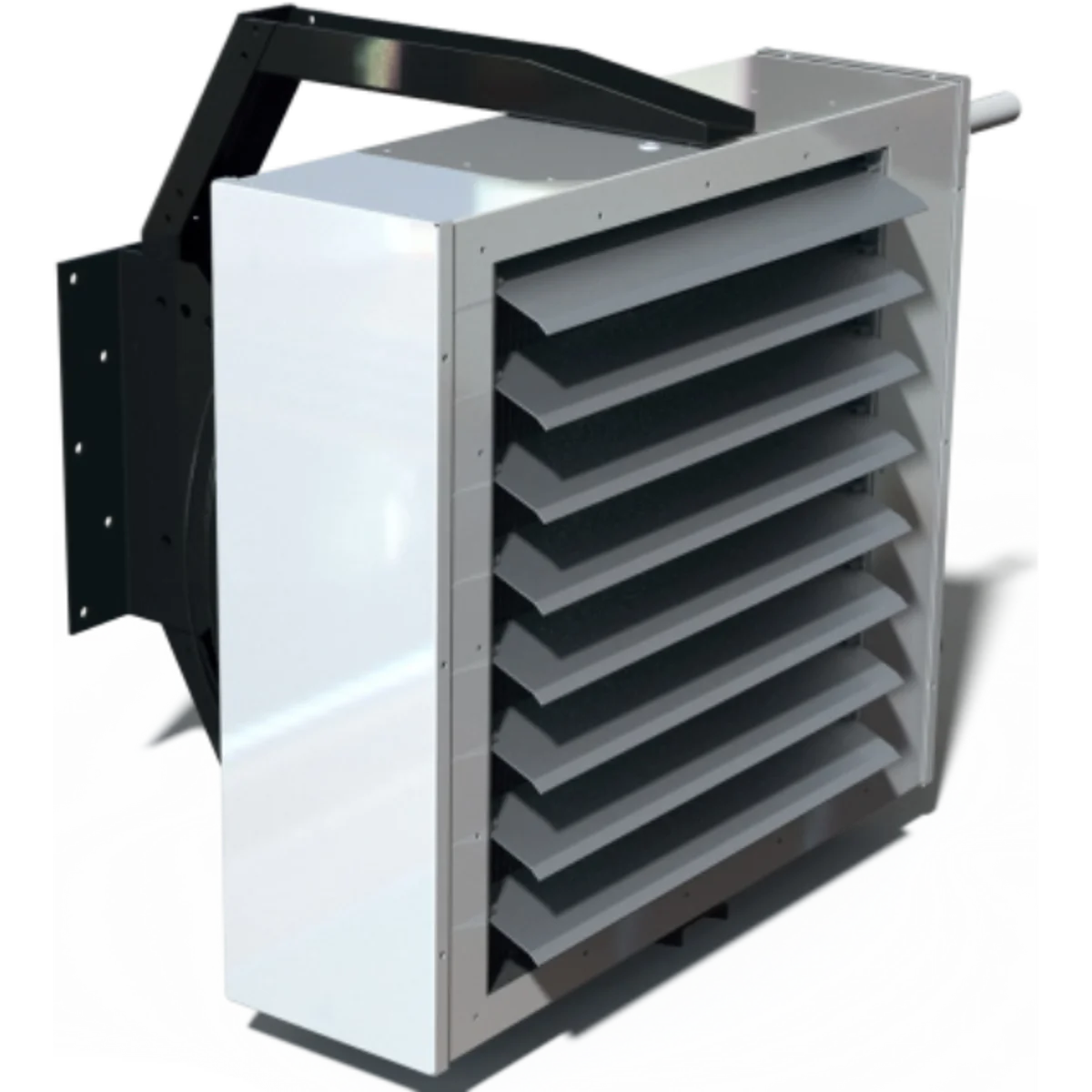

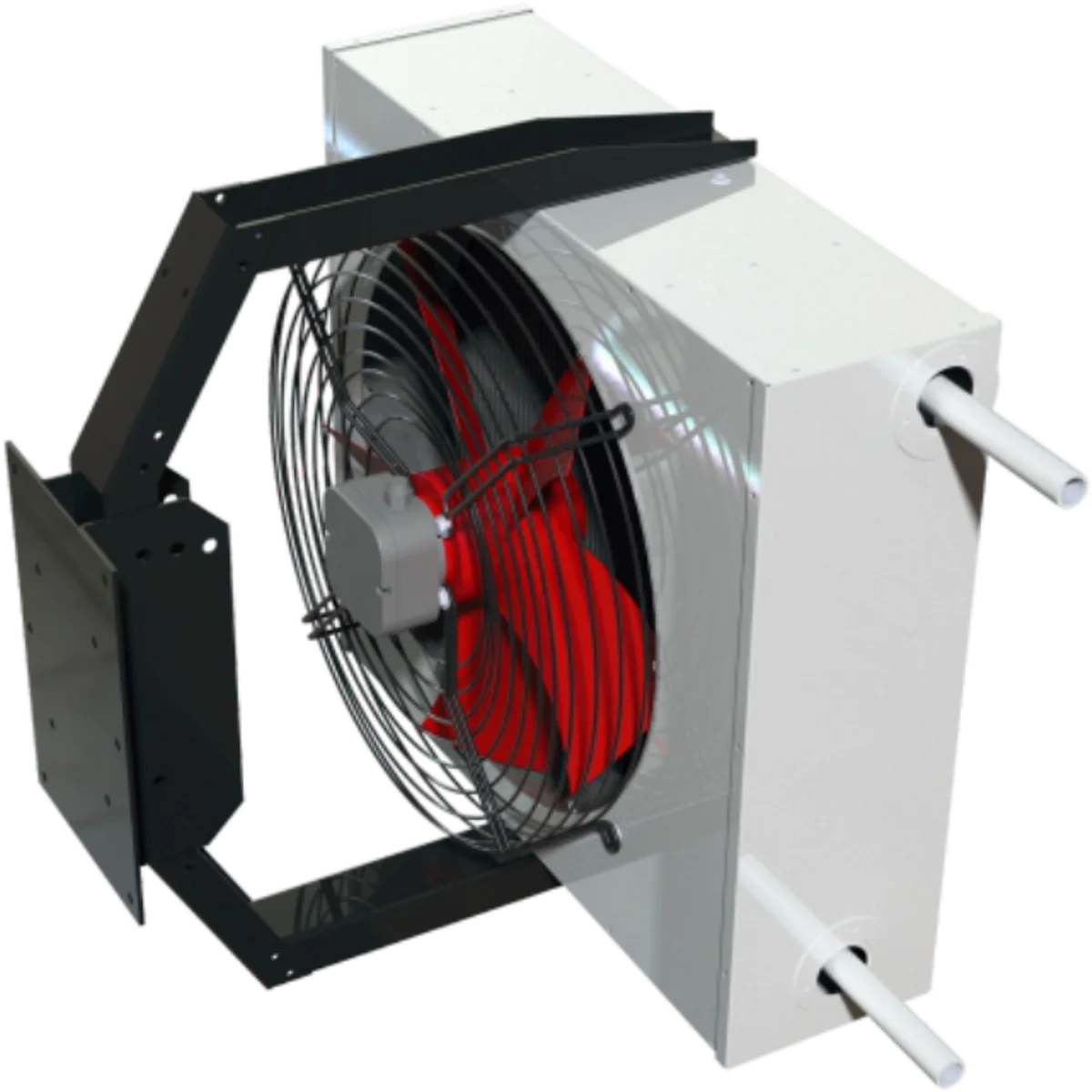

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальный расход воздуха | 4700 м3/ч |
| Теплопроизводительность | 49,4 кВт |
| Максимальная потребляемая мощность | 550 Вт |
| Уровень звукового давления | 62 дБ(А) |
| Ток | 2,5 А |
| Частота вращения | 1300 об/мин |
| Масса | 47 кг |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B | 750 мм |
| B2 | 880 мм |
| H | 750 мм |
| L | 580 мм |
| Lmax | 625 мм |
| b | 44 мм |
| h | 575 мм |
| dy (присоединение теплоносителя) | G 1" |
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| tвх, °C | График воды |
| 5 | 150/70 70 / 49 / <1 / 792 |
| 5 | 130/70 |
| 5 | 110/70 |
| 5 | 90/70 57 / 41 / 7.7 / 2520 |
| 5 | 80/60 |
| 5 | 70/50 40 / 30 / 4.2 / 1728 |
| 5 | 60/40 |
| 10 | 150/70 66 / 51 / <1 / 756 |
| 10 | 130/70 |
| 10 | 110/70 |
| 10 | 90/70 53 / 43 / 6.8 / 2340 |
| 10 | 80/60 44.6 / 38 / 5 / 1944 |
| 10 | 70/50 |
| 10 | 60/40 27 / 27 / 2.1 / 1188 |
| 15 | 150/70 62 / 54 / <1 / 684 |
| 15 | 130/70 57.9 / 51 / 1 / 864 |
| 15 | 110/70 |
| 15 | 90/70 49 / 46 / 5.9 / 2196 |
| 15 | 80/60 |
| 15 | 70/50 |
| 15 | 60/40 |
| 20 | 150/70 58 / 56 / <1 / 648 |
| 20 | 130/70 53.9 / 53 / <1 / 792 |
| 20 | 110/70 |
| 20 | 90/70 |
| 20 | 80/60 |
| 20 | 70/50 |
| 20 | 60/40 |
