ТВ-40В-3

Name: ТВ-40В-3
Brand: Белтехком
SKU: 11010700
Availability: InStock

Арт. 11010700

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

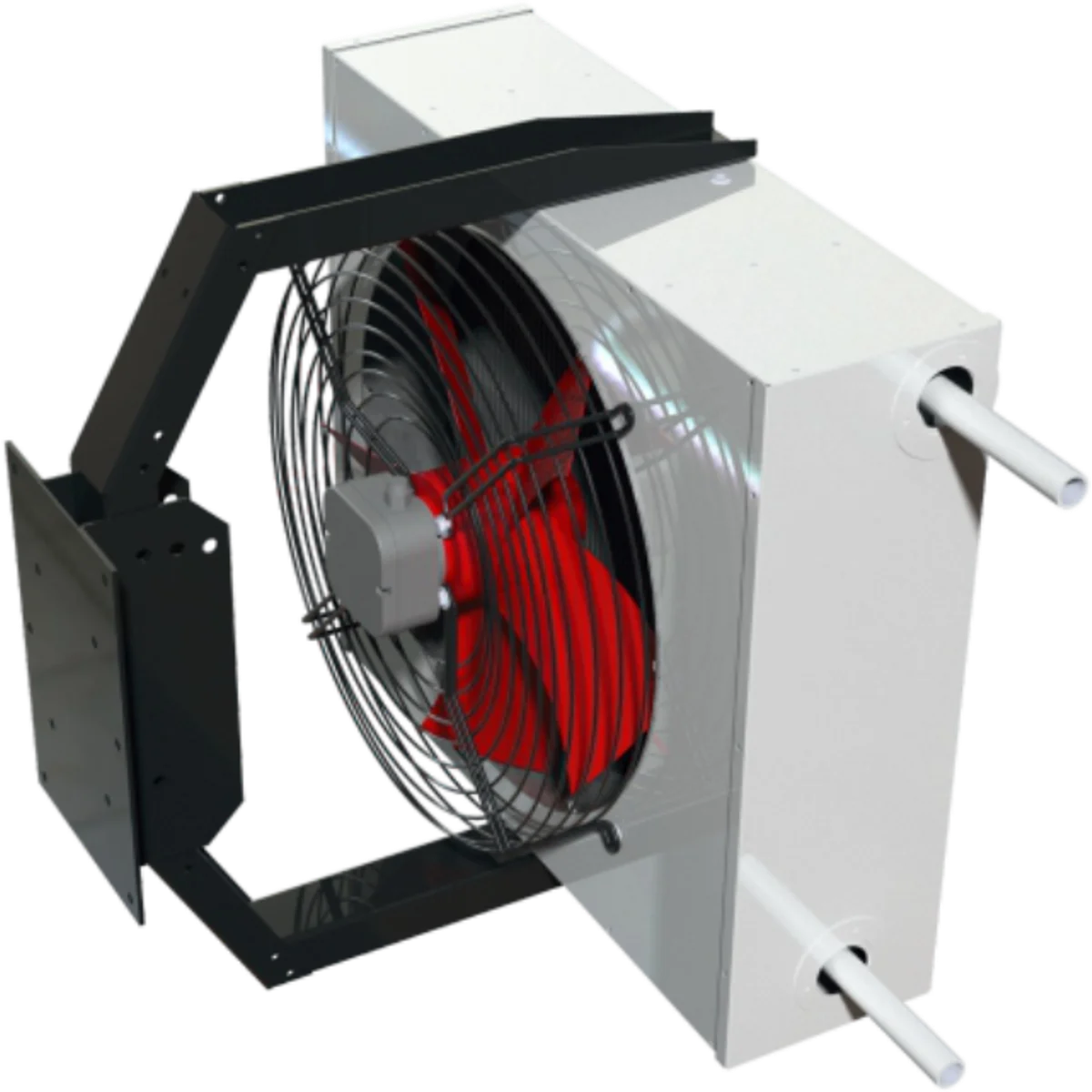

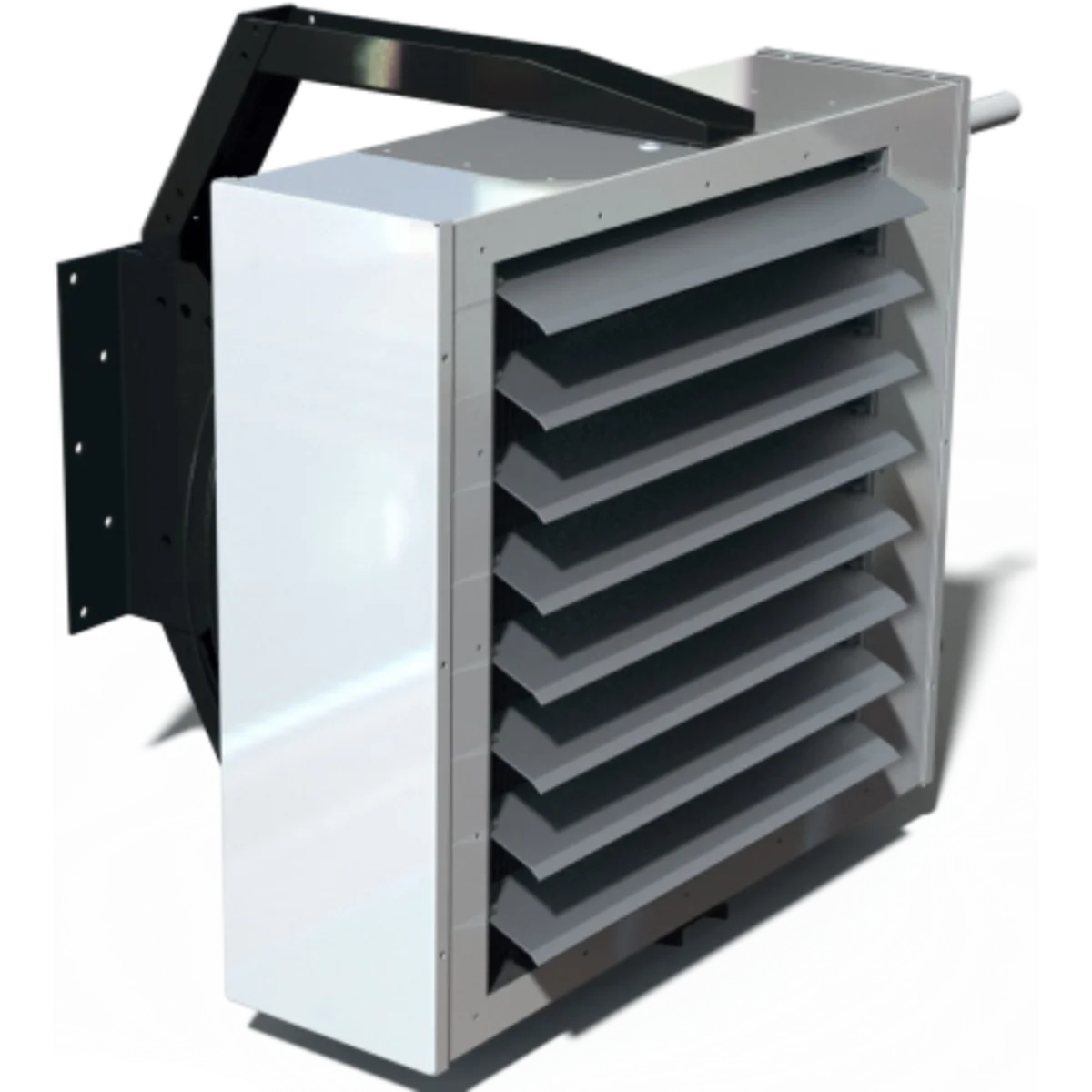

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	3600 м3/ч
Теплопроизводительность	39 кВт
Максимальная потребляемая мощность	450 Вт
Уровень звукового давления	61 дБ(А)
Ток	0,9 А
Частота вращения	1300 об/мин
Масса	35 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	690 мм
B2	820 мм
H	700 мм
L	565 мм
Lmax	610 мм
b	44 мм
h	512 мм
dy (присоединение теплоносителя)	G 1"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 54.5 / 49 / <1 / 612
5	130/70 51.3 / 47 / <1 / 756
5	110/70 48 / 44 / 1.7 / 1080
5	90/70
5	80/60 38 / 36 / 4 / 1656
5	70/50
5	60/40 24 / 24 / 1.9 / 1044
10	150/70 51.3 / 51 / <1 / 576
10	130/70 48.2 / 49 / <1 / 720
10	110/70 45 / 46 / 1.5 / 1008
10	90/70 42 / 44 / 4.7 / 1836
10	80/60 35 / 38 / 3.4 / 1548
10	70/50 28 / 33 / 2.4 / 1224
10	60/40 21 / 27 / 1.4 / 900
15	150/70 48 / 53 / <1 / 540
15	130/70 45 / 51 / <1 / 684
15	110/70 42 / 49 / 1.3 / 936
15	90/70 38.8 / 46 / 4 / 1728
15	80/60
15	70/50
15	60/40 17.5 / 29 / 1 / 756
20	150/70 44.8 / 56 / <1 / 504
20	130/70 41.8 / 53 / <1 / 612
20	110/70
20	90/70
20	80/60 29 / 43 / 2.4 / 1260
20	70/50
20	60/40 14 / 31 / <1 / 612
