Тепловое оборудование

ТВ-40В-1

Name: ТВ-40В-1
Brand: Белтехком
SKU: 11010600
Availability: InStock

Арт. 11010600

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

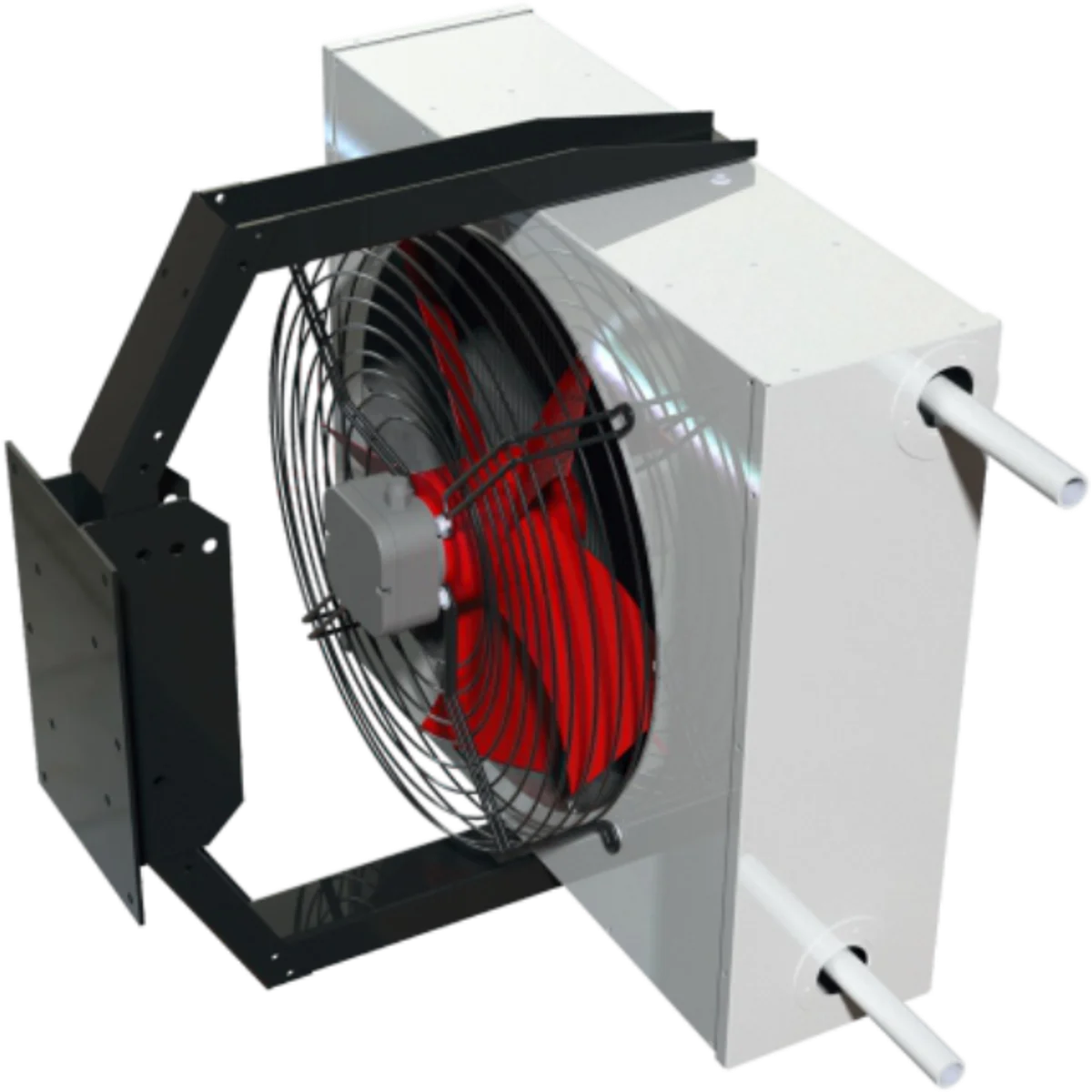

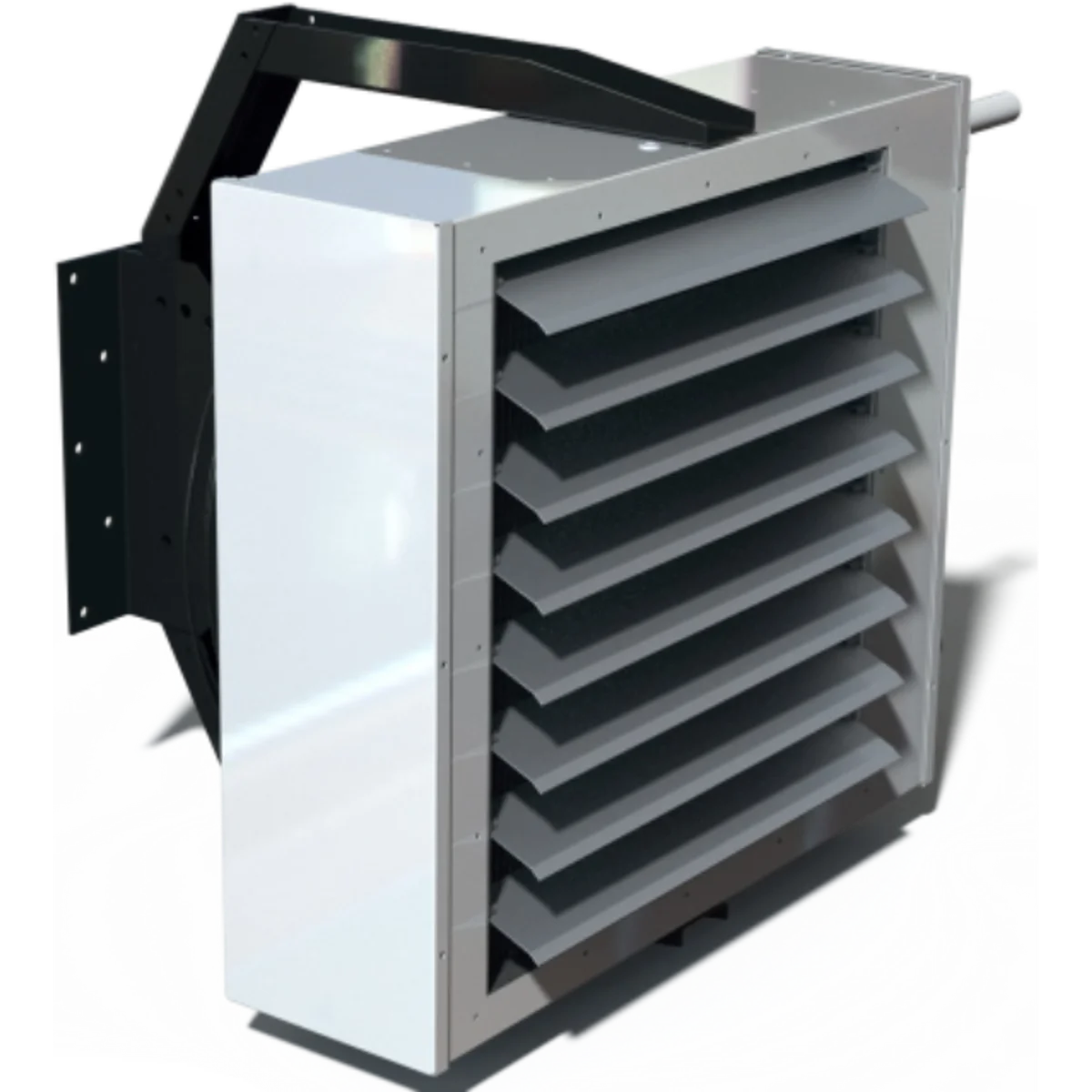

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	3850 м3/ч
Теплопроизводительность	40 кВт
Максимальная потребляемая мощность	420 Вт
Уровень звукового давления	61 дБ(А)
Ток	1,85 А
Частота вращения	1300 об/мин
Масса	35 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	690 мм
B2	820 мм
H	700 мм
L	565 мм
Lmax	610 мм
b	44 мм
h	512 мм
dy (присоединение теплоносителя)	G 1"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 56.2 / 48 / <1 / 612
5	130/70 53 / 46 / <1 / 794
5	110/70 50 / 43 / 1.8 / 1116
5	90/70
5	80/60 39 / 35 / 4.2 / 1728
5	70/50 32 / 27 / 3 / 1404
5	60/40 25 / 24 / 2 / 1080
10	150/70 52.9 / 50 / <1 / 576
10	130/70 50 / 48 / <1 / 756
10	110/70 46 / 45 / 1.6 / 1044
10	90/70 43 / 43 / 5 / 1908
10	80/60 36 / 38 / 3.7 / 1584
10	70/50 29 / 32 / 2.5 / 1260
10	60/40
15	150/70 49.5 / 53 / <1 / 540
15	130/70 46 / 50 / <1 / 684
15	110/70 43 / 48 / 1.4 / 972
15	90/70 40 / 45 / 4.3 / 1764
15	80/60 33 / 40 / 3 / 1440
15	70/50 25.7 / 34 / 2 / 1116
15	60/40 18 / 29 / 1.1 / 792
20	150/70 46 / 55 / <1 / 504
20	130/70 43 / 53 / <1 / 648
20	110/70 40 / 50 / 1.2 / 900
20	90/70 37 / 48 / 3.7 / 1620
20	80/60 29 / 42 / 2.6 / 1296
20	70/50
20	60/40 14.6 / 31 / <1 / 648
