ТВ-30В-1

Name: ТВ-30В-1
Brand: Белтехком
SKU: 11010500
Availability: InStock

Арт. 11010500

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

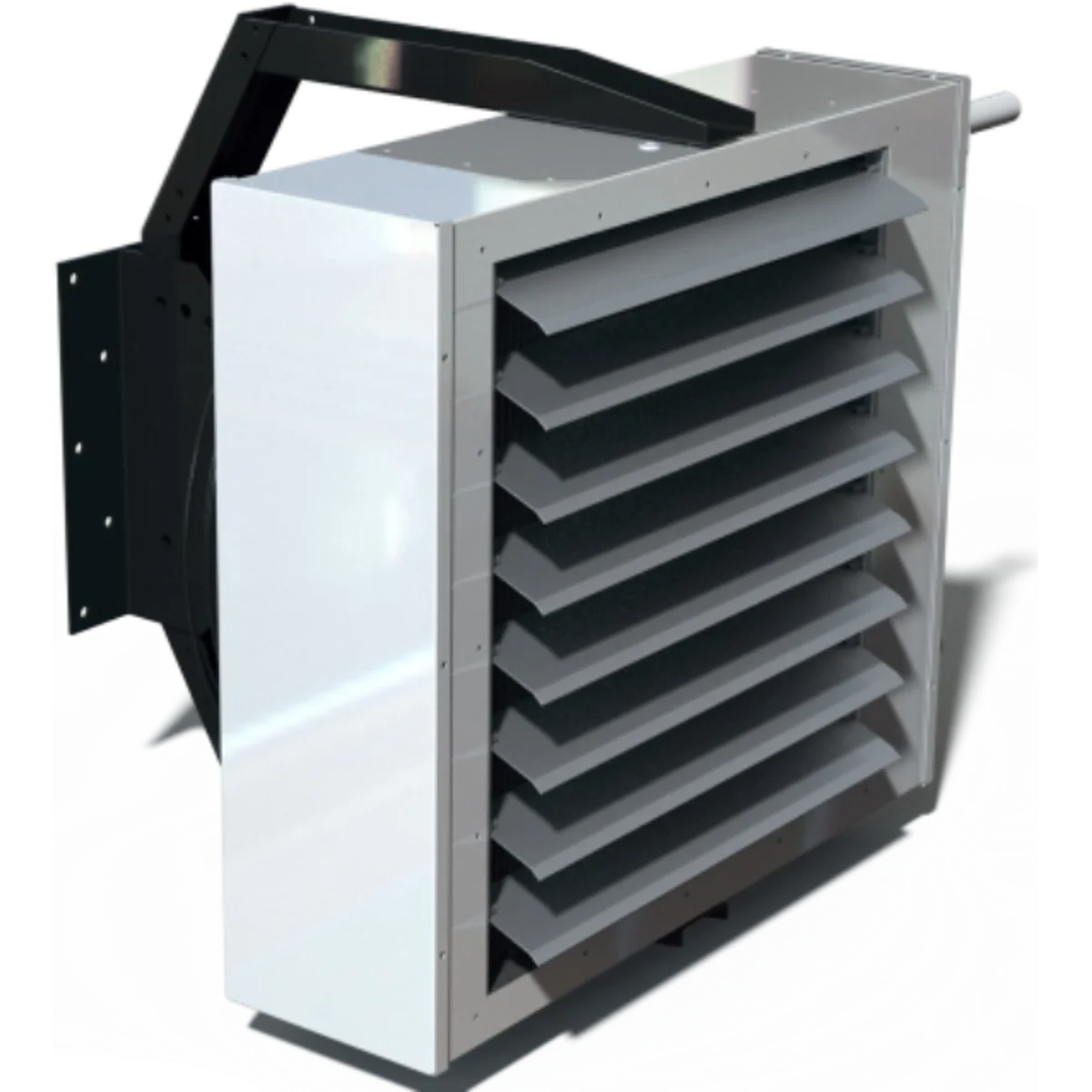

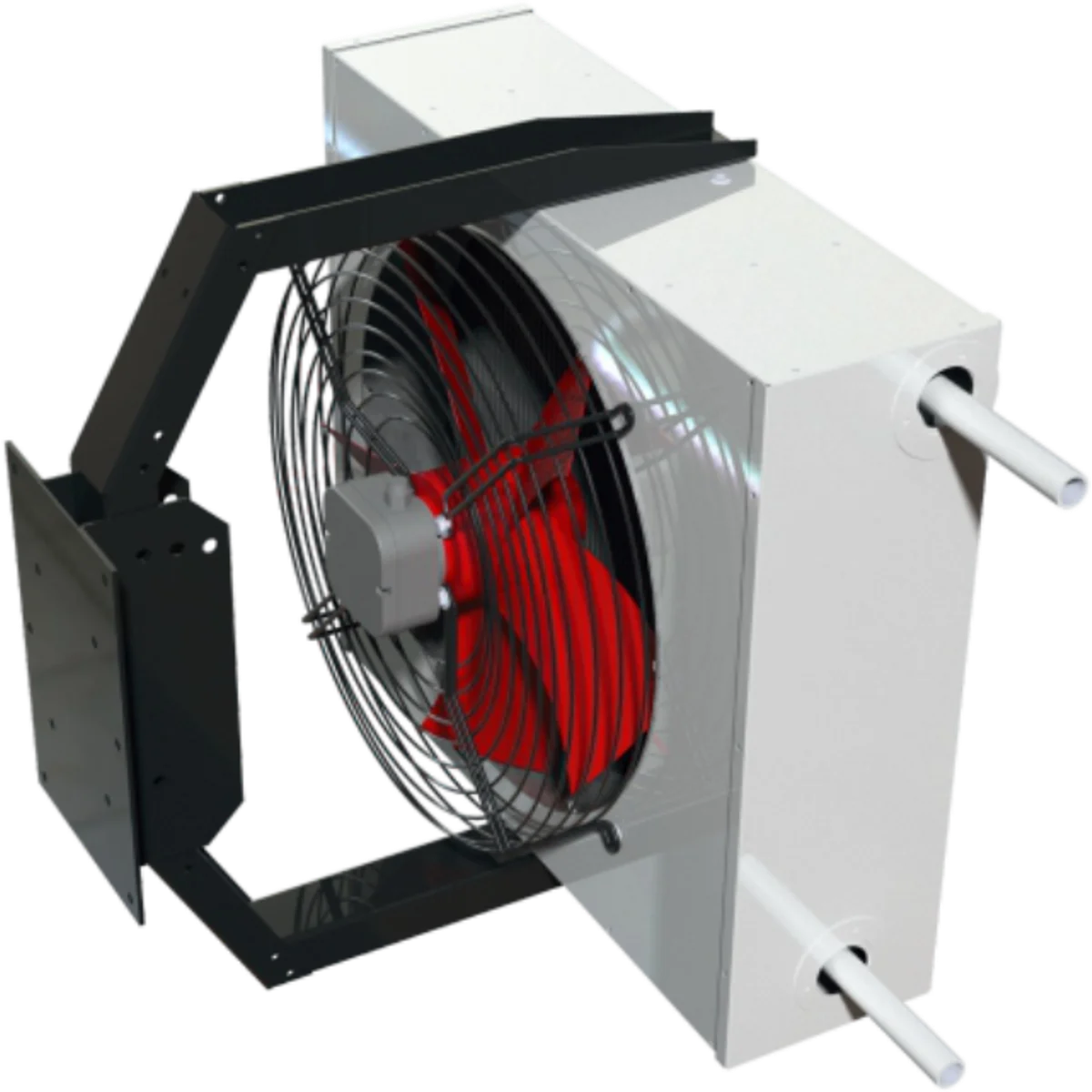

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	2750 м3/ч
Теплопроизводительность	30 кВт
Максимальная потребляемая мощность	250 Вт
Уровень звукового давления	60 дБ(А)
Ток	1,2 А
Частота вращения	1350 об/мин
Масса	30 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	640 мм
B2	770 мм
H	650 мм
L	545 мм
Lmax	590 мм
b	44 мм
h	462 мм
dy (присоединение теплоносителя)	G 1"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 41.5 / 49 / <1 / 468
5	130/70 39 / 47 / <1 / 576
5	110/70
5	90/70
5	80/60 29 / 36 / 2.7 / 1296
5	70/50 24 / 30 / 1.9 / 1044
5	60/40
10	150/70 39 / 52 / <1 / 432
10	130/70 36.8 / 49 / <1 / 540
10	110/70 34.5 / 47 / 1 / 756
10	90/70
10	80/60 27 / 39 / 2.3 / 1188
10	70/50
10	60/40 15.8 / 27 / <1 / 684
15	150/70 36.4 / 54 / <1 / 396
15	130/70 34 / 52 / <1 / 504
15	110/70 32.1 / 49 / <1 / 720
15	90/70 30 / 47 / 2.7 / 1332
15	80/60 24.5 / 41 / 2 / 1080
15	70/50 19 / 35 / 1.3 / 828
15	60/40 13.1 / 29 / <1 / 576
20	150/70 33.8 / 56 / <1 / 396
20	130/70 32 / 54 / <1 / 468
20	110/70 29.7 / 51 / <1 / 648
20	90/70
20	80/60 22 / 43 / 1.6 / 972
20	70/50 16.5 / 37 / 1 / 720
20	60/40 10.2 / 30 / <1 / 432
