ТВ-25В-1

Name: ТВ-25В-1
Brand: Белтехком
SKU: 11010400
Availability: InStock

Арт. 11010400

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

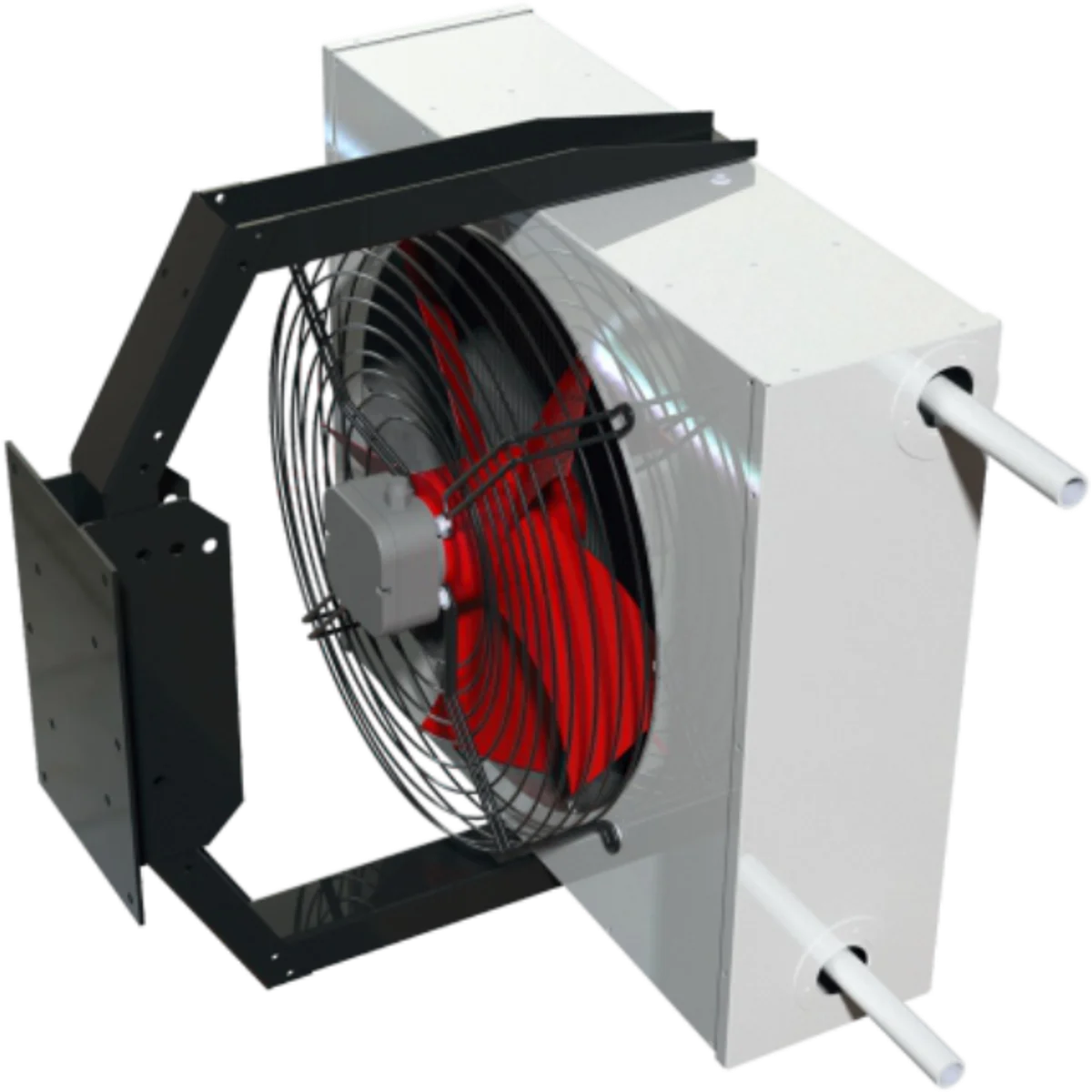

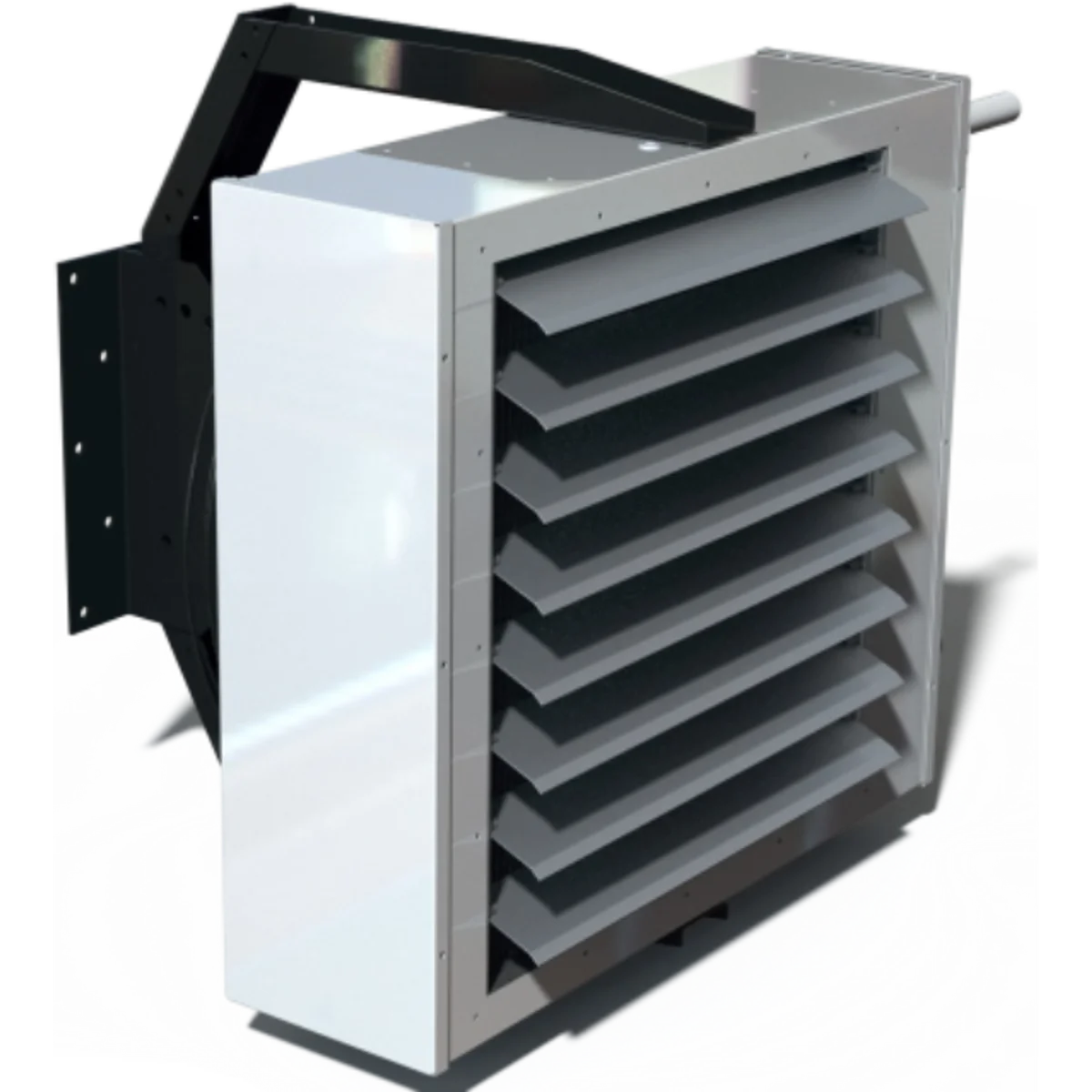

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	1950 м3/ч
Теплопроизводительность	24,6 кВт
Максимальная потребляемая мощность	180 Вт
Уровень звукового давления	59 дБ(А)
Ток	0,8 А
Частота вращения	1380 об/мин
Масса	25 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	580 мм
B2	715 мм
H	600 мм
L	530 мм
Lmax	575 мм
b	44 мм
h	418 мм
dy (присоединение теплоносителя)	G 3/4"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 33.5 / 55 / <1 / 360
5	130/70 32 / 53 / <1 / 468
5	110/70 30 / 51 / 1.1 / 684
5	90/70 28 / 48 / 3.6 / 1260
5	80/60 24 / 41 / 2.7 / 1044
5	70/50 19 / 34 / 1.9 / 864
5	60/40
10	150/70 31.4 / 58 / <1 / 353
10	130/70 29.7 / 55 / <1 / 432
10	110/70 28 / 52 / 1 / 612
10	90/70 26 / 50 / 3.1 / 1152
10	80/60 22 / 43 / 2.3 / 972
10	70/50 17 / 36 / 1.5 / 756
10	60/40 12.6 / 29 / <1 / 540
15	150/70 29 / 59 / <1 / 327
15	130/70 27.7 / 56 / <1 / 396
15	110/70 26 / 54 / <1 / 576
15	90/70 24 / 52 / 2.7 / 1080
15	80/60 20 / 45 / 1.9 / 864
15	70/50 15 / 38 / 1.2 / 684
15	60/40 10 / 30 / <1 / 468
20	150/70 27 / 60 / <1 / 302
20	130/70 25.6 / 58 / <1 / 396
20	110/70 24 / 56 / <1 / 540
20	90/70 22 / 54 / 2.4 / 1008
20	80/60 18 / 47 / 1.6 / 792
20	70/50 13 / 39 / 1 / 576
20	60/40 7.7 / 32 / <1 / 338
