ТВ-18В-1

Name: ТВ-18В-1
Brand: Белтехком
SKU: 11010300
Availability: InStock

Арт. 11010300

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

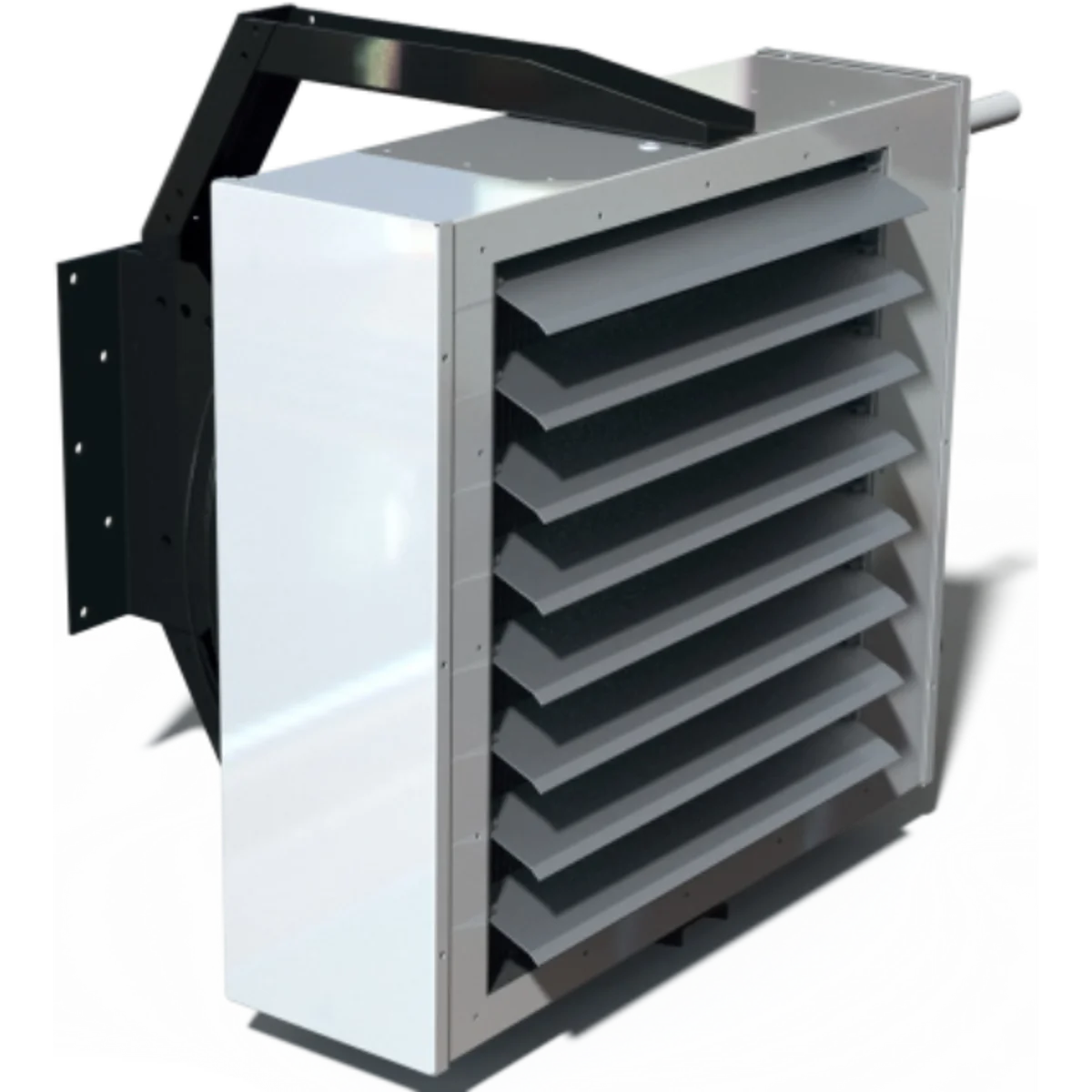

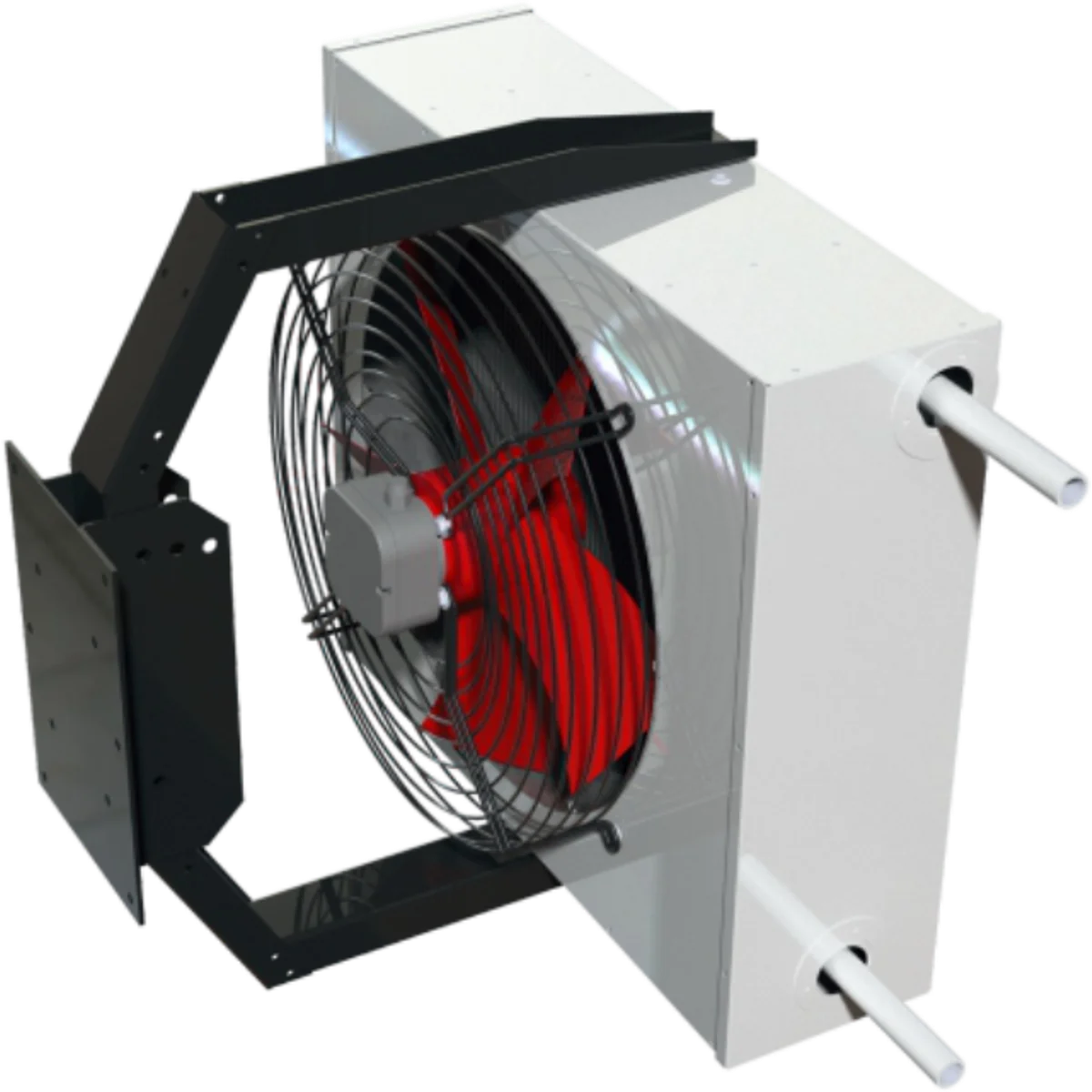

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	1400 м3/ч
Теплопроизводительность	18 кВт
Максимальная потребляемая мощность	140 Вт
Уровень звукового давления	58 дБ(А)
Ток	0,65 А
Частота вращения	1380 об/мин
Масса	22 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	540 мм
B2	675 мм
H	550 мм
L	465 мм
Lmax	510 мм
b	44 мм
h	380 мм
dy (присоединение теплоносителя)	G 3/4"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 24 / 56 / <1 / 270
5	130/70 23 / 54 / <1 / 345
5	110/70 22 / 51 / <1 / 504
5	90/70 21 / 49 / 2.3 / 936
5	80/60
5	70/50 14 / 35 / 1.2 / 612
5	60/40 10.6 / 27 / <1 / 468
10	150/70 22.6 / 58 / <1 / 252
10	130/70 21.6 / 55 / <1 / 320
10	110/70 20.5 / 53 / <1 / 468
10	90/70 19.4 / 51 / 2 / 864
10	80/60 16 / 44 / 1.5 / 720
10	70/50 12.7 / 37 / 1 / 540
10	60/40 9 / 28 / <1 / 396
15	150/70 21 / 59 / <1 / 234
15	130/70 20 / 57 / <1 / 298
15	110/70 19 / 55 / <1 / 432
15	90/70 18 / 53 / 1.7 / 792
15	80/60 15 / 46 / 1.2 / 648
15	70/50 11 / 38 / <1 / 504
15	60/40 7 / 30 / <1 / 306
20	150/70 19 / 60 / <1 / 216
20	130/70 18.4 / 58 / <1 / 274
20	110/70 17.5 / 56 / <1 / 396
20	90/70
20	80/60 13 / 47 / 1 / 576
20	70/50 10 / 40 / <1 / 432
20	60/40 5 / 30 / <1 / 209
