ТВ-14В-1

Name: ТВ-14В-1
Brand: Белтехком
SKU: 11010200
Availability: InStock

Арт. 11010200

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Описание

Конструкция

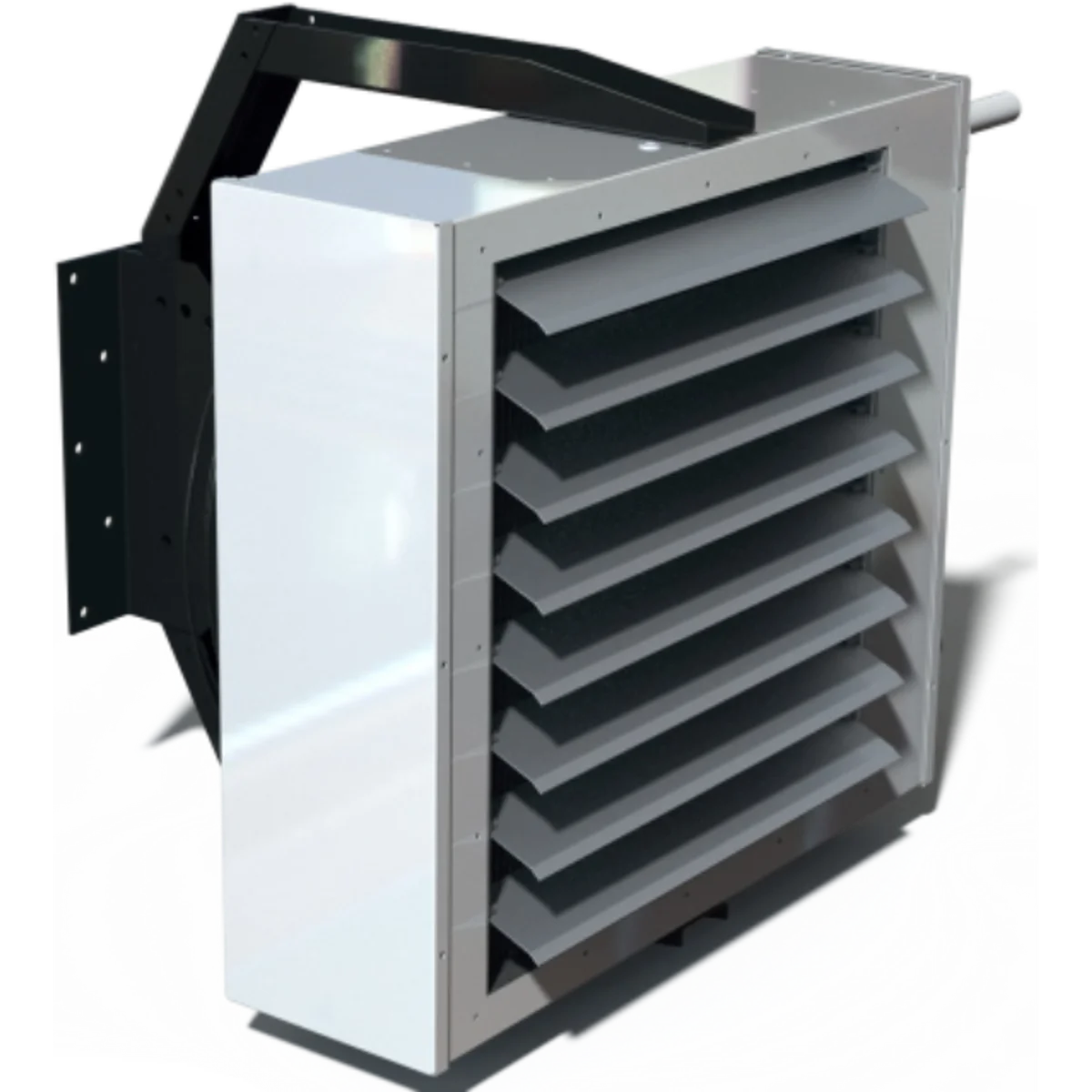

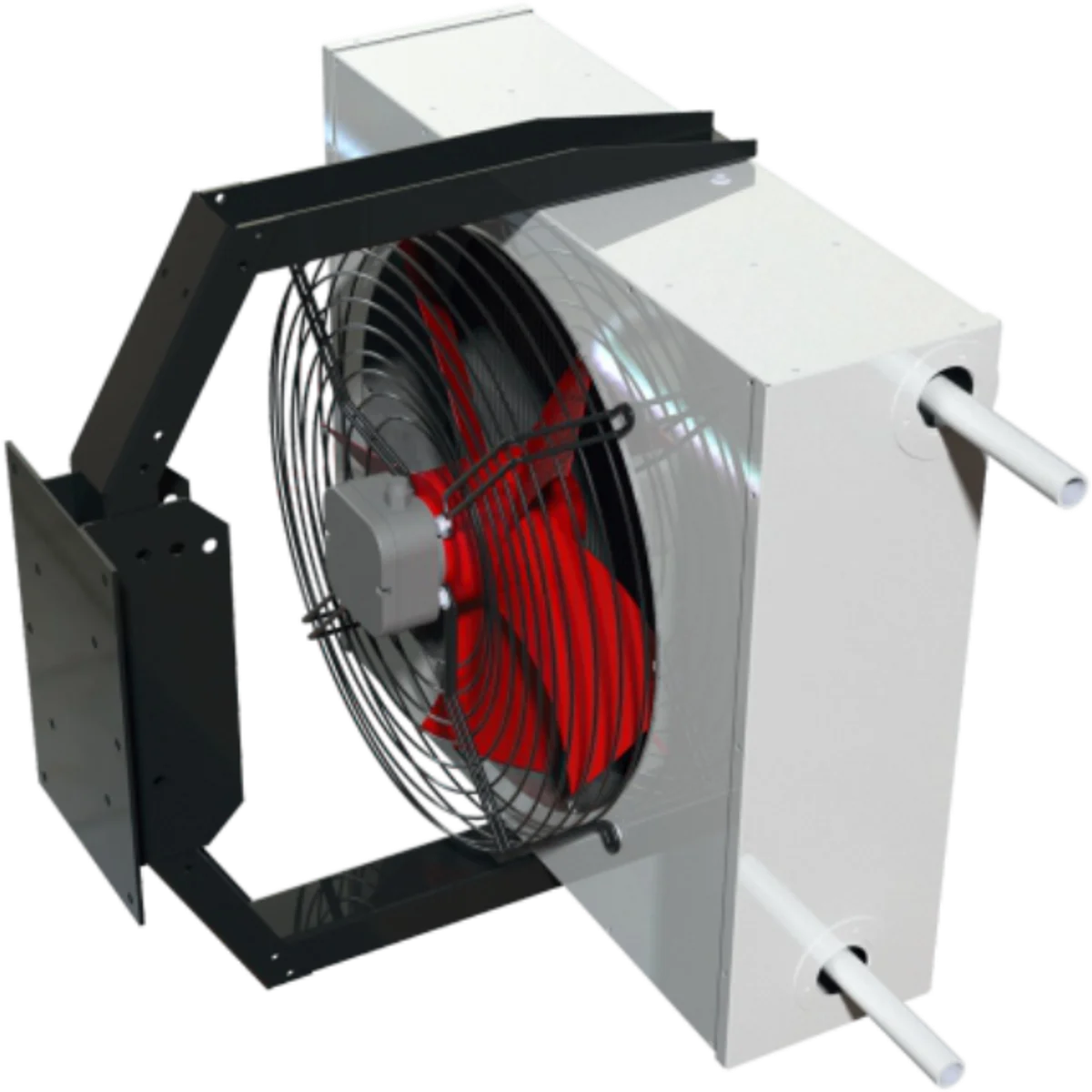

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора. Корпус и монтажный кронштейн ТВ-В выполнены из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора положение тепловентилятора с возможностью поворота в горизонтальной и вертикальной плоскостях. На лицевой стороне тепловентилятора находится воздухораспределитель с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный расход воздуха	1050 м3/ч
Теплопроизводительность	14,1 кВт
Максимальная потребляемая мощность	90 Вт
Уровень звукового давления	58 дБ(А)
Ток	0,45 А
Частота вращения	1380 об/мин
Масса	19 кг

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B	500 мм
B2	635 мм
H	550 мм
L	465 мм
Lmax	510 мм
b	44 мм
h	380 мм
dy (присоединение теплоносителя)	G 3/4"

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

tвх, °C	График воды
5	150/70 18 / 57 / <1 / 205
5	130/70 17.7 / 55 / <1 / 263
5	110/70 17 / 53 / <1 / 396
5	90/70
5	80/60 14 / 44 / 1 / 612
5	70/50 11 / 36 / <1 / 468
5	60/40 7.9 / 27 / <1 / 342
10	150/70 17 / 58 / <1 / 191
10	130/70 16 / 56 / <1 / 245
10	110/70 16 / 55 / <1 / 353
10	90/70 15 / 53 / 1.2 / 684
10	80/60 12.6 / 45 / 1 / 540
10	70/50 10 / 37 / <1 / 432
10	60/40 6.3 / 27 / <1 / 277
15	150/70 15.6 / 58 / <1 / 173
15	130/70 15 / 57 / <1 / 227
15	110/70 14.7 / 56 / <1 / 324
15	90/70 14 / 54 / 1 / 612
15	80/60 11.3 / 47 / <1 / 504
15	70/50 8.5 / 38 / <1 / 360
15	60/40 4.8 / 28 / <1 / 212
20	150/70 14 / 59 / <1 / 158
20	130/70 14 / 58 / <1 / 205
20	110/70 13.4 / 57 / <1 / 299
20	90/70 12.9 / 56 / 1 / 576
20	80/60 10 / 48 / <1 / 432
20	70/50 7.1 / 40 / <1 / 313
20	60/40 4 / 31 / <1 / 176
