Описание

МАРКИРОВКА

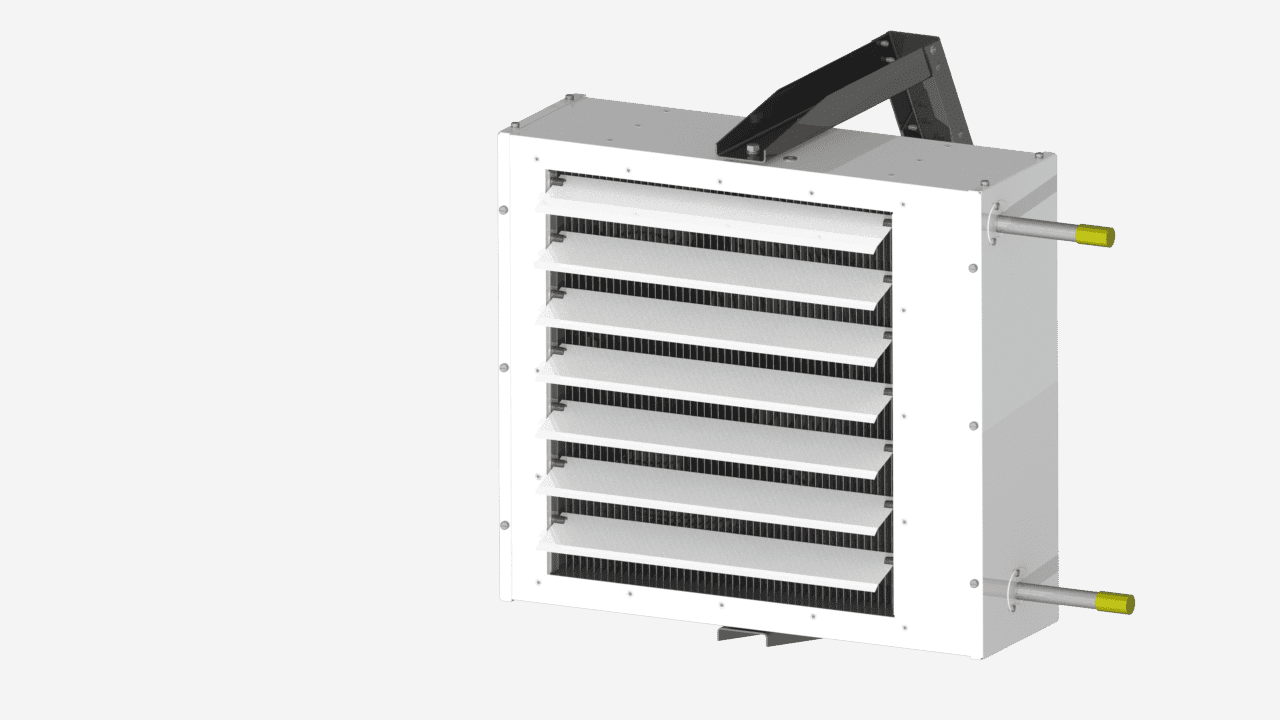

Тепловентиляторы ТВ-В

1- ТВ: Тепловентилятор
2- Теплопроизводительность, кВт (при начальной температуре 15 С и температуре теплоносителя 90/70 С.)
3- В- водяной теплообменник
4- Количество фаз подключения двигателя вентилятора

Назначение

Тепловентиляторы ТВ-В предназначены для воздушного отопления помещений за счет нагрева внутреннего воздуха.

Конструкция

Тепловентилятор состоит из корпуса, водяного или гликолевого теплообменника, воздухораспределителя и вентилятора.

Корпус по умолчанию выполнен из оцинкованной стали с полимерным покрытием. Комплект крепления позволяет регулировать положение тепловентилятора с возможностью поворота в горизонтальной и верти- кальной плоскостях.

На лицевой стороне тепловентилятора находится воздухораспределитель, с индивидуально регулируемыми жалюзи, позволяющими корректировать направление воздушной струи.

Двигатель

Подача воздуха осуществляется высокоэффективным, низкошумным осевым вентилятором. Рабочее колесо вентилятора выполнено из полиамида, усиленного стекловолокном и дополнительно оснащено защитной решеткой. Электродвигатель с внешним ротором имеет встроенные термоконтакты с автоматическим перезапуском для защиты от перегрева. Мотор-колеса имеют степень защиты, обеспечиваемой оболочкой, IР44, класс изоляции В.

Скорость можно регулировать с помощью бесступенчатого тиристора.

Условия эксплуатации

Тепловентиляторы ТВ предназначены для перемещения невзрывоопасных газовых сред с температурой от

-25оС до +60 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до +40 оС.

Относительная влажность при температуре +20 оС — до 80%, без выпадения конденсата.

В качестве теплоносителя применяется вода или водно-гликолевый раствор с максимальной темпера- турой 150 оС.

Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов — не более 2 мм/с.

Характеристики



Модель

Макс. расход воздуха



(м3/ч)

Теплопроизво- дительность



(кВт)

Макс. потр. мощность



(Вт)

Уровень звукового давления

дБ(А)*

Ток





(А)

Частота вращения



(об/мин)

Масса





(кг)

ТВ-8В-1

705

8,7

80

54

0,4

2400

15

ТВ-14В-1

1050

14,1

90

58

0,45

1380

19

ТВ-18В-1

1400

18

140

58

0,65

1380

22

ТВ-25В-1

1950

24,6

180

59

0,8

1380

25

ТВ-30В-1

2750

30

250

60

1,2

1350

30

ТВ-40В-1

3850

40

420

61

1,85

1300

35

ТВ-40В-3

3600

39

450

61

0,9

1300

35

ТВ-50В-1

4700

49,4

550

62

2,5

1300

47

ТВ-50В-3

4620

48,9

600

62

1,2

1300

47

ТВ-70В-1

6850

69,6

750

64

3,5

1360

65

ТВ-70В-3

7050

70,8

850

69

1,7

1320

65



ВНИМАНИЕ

Теплопроизводительность тепловентиляторов приведена при начальной температуре 15 оС и температуре теплоносителя 90/70 оС.





Модель



tвх

График воды



150/70





130/70





110/70





90/70





80/60





70/50





60/40



Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

(оС)



ТВ-8В-1Ф

5

9,9

47

<1

111

10,1

48

<1

151

10,2

48

<1

227

10,1

48

<1

432

8,4

40

<1

360

6,5

33

<1

284

4

22

<1

176

10

8,7

46

<1

97

9,2

49

<1

137

9,4

50

<1

209

9,4

50

<1

432

7,7

42

<1

335

5,7

34

<1

248

3,5

25

<1

155

15

7,6

47

<1

86

8,2

49

<1

122

8,6

51

<1

191

8,7

51

<1

396

6,9

44

<1

302

4,8

35

<1

209

3

28

<1

133

20

7,1

49

<1

79

7

49

<1

104

7,8

52

<1

173

7,9

53

<1

349

6,1

45

<1

266

3,6

35

<1

158

2,5

30

<1

108



ТВ-14В-1Ф

5

18

57

<1

205

17,7

55

<1

263

17

53

<1

396

16,4

51

1,4

720

14

44

1

612

11

36

<1

468

7,9

27

<1

342

10

17

58

<1

191

16

56

<1

245

16

55

<1

353

15

53

1,2

684

12,6

45

1

540

10

37

<1

432

6,3

27

<1

277

15

15,6

58

<1

173

15

57

<1

227

14,7

56

<1

324

14

54

1

612

11,3

47

<1

504

8,5

38

<1

360

4,8

28

<1

212

20

14

59

<1

158

14

58

<1

205

13,4

57

<1

299

12,9

56

1

576

10

48

<1

432

7,1

40

<1

313

4

31

<1

176



ТВ-18В-1Ф

5

24

56

<1

270

23

54

<1

345

22

51

<1

504

21

49

2,3

936

17,6

42

1,7

756

14

35

1,2

612

10,6

27

<1

468

10

22,6

58

<1

252

21,6

55

<1

320

20,5

53

<1

468

19,4

51

2

864

16

44

1,5

720

12,7

37

1

540

9

28

<1

396

15

21

59

<1

234

20

57

<1

298

19

55

<1

432

18

53

1,7

792

15

46

1,2

648

11

38

<1

504

7

30

<1

306

20

19

60

<1

216

18,4

58

<1

274

17,5

56

<1

396

16,5

54

1,5

720

13

47

1

576

10

40

<1

432

5

30

<1

209



ТВ-25В-1Ф

5

33,5

55

<1

360

32

53

<1

468

30

51

1,1

684

28

48

3,6

1260

24

41

2,7

1044

19

34

1,9

864

14,7

27

1,2

648

10

31,4

58

<1

353

29,7

55

<1

432

28

52

1

612

26

50

3,1

1152

22

43

2,3

972

17

36

1,5

756

12,6

29

<1

540

15

29

59

<1

327

27,7

56

<1

396

26

54

<1

576

24

52

2,7

1080

20

45

1,9

864

15

38

1,2

684

10

30

<1

468

20

27

60

<1

302

25,6

58

<1

396

24

56

<1

540

22

54

2,4

1008

18

47

1,6

792

13

39

1

576

7,7

32

<1

338



ТВ-30В-1Ф

5

41,5

49

<1

468

39

47

<1

576

36,9

45

1,1

828

34,6

42

3,6

1512

29

36

2,7

1296

24

30

1,9

1044

18,3

25

1,2

792

10

39

52

<1

432

36,8

49

<1

540

34,5

47

1

756

32,3

44

3,1

1440

27

39

2,3

1188

21,5

33

1,6

936

15,8

27

<1

684

15

36,4

54

<1

396

34

52

<1

504

32,1

49

<1

720

30

47

2,7

1332

24,5

41

2

1080

19

35

1,3

828

13,1

29

<1

576

20

33,8

56

<1

396

32

54

<1

468

29,7

51

<1

648

27,5

49

2,4

1224

22

43

1,6

972

16,5

37

1

720

10,2

30

<1

432



ТВ-40В-1Ф

5

56,2

48

<1

612

53

46

<1

794

50

43

1,8

1116

46,4

40

5,6

2052

39

35

4,2

1728

32

27

3

1404

25

24

2

1080

10

52,9

50

<1

576

50

48

<1

756

46

45

1,6

1044

43

43

5

1908

36

38

3,7

1584

29

32

2,5

1260

21,5

26

1,5

936

15

49,5

53

<1

540

46

50

<1

684

43

48

1,4

972

40

45

4,3

1764

33

40

3

1440

25,7

34

2

1116

18

29

1,1

792

20

46

55

<1

504

43

53

<1

648

40

50

1,2

900

37

48

3,7

1620

29

42

2,6

1296

22,4

37

1,6

972

14,6

31

<1

648



t, вх- температура воздуха в помещении;

Q, кВт- мощность ТВ;

t, вых- температура нагретого воздуха;

Pж, кПа- потери давления теплоносителя;

Gж, кг/час- расход теплоносителя.





Модель



tвх

График воды



150/70





130/70





110/70





90/70





80/60





70/50





60/40



Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

Q

(кВт)

tвых

(оС)

Pж

(кПа)

Gж

(кг/ч)

(оС)



ТВ-40В-3Ф

5

54,5

49

<1

612

51,3

47

<1

756

48

44

1,7

1080

44,9

41

5,3

1980

38

36

4

1656

31,1

30

2,9

1368

24

24

1,9

1044

10

51,3

51

<1

576

48,2

49

<1

720

45

46

1,5

1008

42

44

4,7

1836

35

38

3,4

1548

28

33

2,4

1224

21

27

1,4

900

15

48

53

<1

540

45

51

<1

684

42

49

1,3

936

38,8

46

4

1728

31,9

41

2,9

1404

24,9

35

1,9

1080

17,5

29

1

756

20

44,8

56

<1

504

41,8

53

<1

612

38,8

51

1,1

864

35,7

49

3,5

1584

29

43

2,4

1260

21,7

37

1,5

936

14

31

<1

612



ТВ-50В-1Ф

5

70

49

<1

792

65,9

46

1,3

972

61,5

44

2,5

1368

57

41

7,7

2520

48,5

35

5,8

2124

40

30

4,2

1728

31

24,5

2,7

1368

10

66

51

<1

756

61,9

49

1,1

936

57,6

46

2,2

1260

53

43

6,8

2340

44,6

38

5

1944

35,9

32

3,5

1584

27

27

2,1

1188

15

62

54

<1

684

57,9

51

1

864

53,7

48

1,9

1188

49

46

5,9

2196

40,7

40

4,2

1800

31,9

35

2,8

1404

22,9

29

1,6

1008

20

58

56

<1

648

53,9

53

<1

792

49,8

51

1,7

1116

45,5

48

5,1

2016

36,8

43

3,5

1620

27,9

37

2,2

1224

18,6

31,5

1,1

828



ТВ-50В-3Ф

5

69,5

49

<1

792

65,1

47

1,3

972

60,8

44

2,4

1332

56,5

41

7,6

2484

48

36

5,7

2124

39,4

30

4,1

1728

30,7

25

2,7

1332

10

65,5

52

<1

720

61,3

49

1,1

900

57

46

2,1

1260

52,7

44

6,7

2340

44

38

4,9

1944

35,5

33

3,4

1548

26,7

27

2,1

1152

15

61,5

54

<1

684

57,3

51

1

864

53

49

1,9

1188

48,9

46

5,8

2160

40

41

4,2

1764

31,6

35

2,8

1368

22,6

29

1,6

972

20

57,4

56

<1

648

53,3

54

<1

792

49

51

1,6

1080

45

48

5

1980

36,4

43

3,5

1584

27,6

37

2,1

1224

18,4

31,6

1

792



ТВ-70В-1Ф

5

99,8

48

1,4

1116

93,4

45

2,1

1404

86,9

42

4

1944

80,4

39,7

12,6

3564

68,4

35

9,6

3024

56,4

29

6,9

2484

44,1

24

4,5

1908

10

94,2

50

1,3

1044

87,9

48

1,9

1296

81,5

45

3,6

1800

75

42

11,1

3312

63

37

8,2

2772

51

32

5,7

2232

38,5

27

3,6

1692

15

88,5

53

1,1

1008

82,3

50

1,7

1224

76

48

3,1

1692

69,6

45

9,7

3060

57,5

40

7

2520

45,3

34

4,6

1980

32,8

29

2,7

1440

20

82,8

55

1

936

76,8

53

1,5

1152

70,6

50

2,8

1548

64,2

47

8,4

2844

52

42

5,8

2304

39,8

37

3,6

1728

27

32

1,9

1188



ТВ-70В-3Ф

5

102

48

1,5

1152

95

45

2,2

1404

88,4

42

4,1

1944

81,8

39

13

3600

69,6

34

9,9

3060

57,4

29

7,1

2520

44,9

24

4,7

1944

10

96

50

1,3

1080

89,4

47

2

1332

82,9

45

3,7

1836

76,3

42

11,5

3384

64

37

8,5

2808

51,8

32

5,9

2268

39,2

26

3,7

1692

15

90

52

1,2

1008

83,7

50

1,8

1260

77,3

47

3,2

1728

70,8

44

10

3132

58,5

39

7,2

2556

46,1

34

4,8

2016

33,4

29

2,8

1440

20

84

55

1

936

78

52

1,6

1152

71,8

50

2,8

1584

65,3

47

8,6

2880

53

42

6

2340

40,4

37

3,8

1764

27,4

31

1,9

1188



t, вх- температура воздуха в помещении;

Q, кВт- мощность ТВ;

t, вых- температура нагретого воздуха;

Pж, кПа- потери давления теплоносителя;

Gж, кг/час- расход теплоносителя.

Аэродинамические характеристики

Размеры

Тепловентиляторы ТВ-В

Модель

Размеры, мм

В

В2

Н

L

Lmax

b

h

dy

ТВ-8В

430

565

450

435

475

44

280

G ?»

ТВ-14В

500

635

550

465

510

44

380

G ?»

ТВ-18В

540

675

550

465

510

44

380

G ?»

ТВ-25В

580

715

600

530

575

44

418

G ?»

ТВ-30В

640

770

650

545

590

44

462

G 1″

ТВ-40В

690

820

700

565

610

44

512

G 1″

ТВ-50В

750

880

750

580

625

44

575

G 1″

ТВ-70В

830

960

850

610

655

44

675

G 1 ?»

Полезные файлы

Название
Смотреть Скачать
png

тв-в прозрачный, без теплообменника

(png )
Смотреть файл Скачать файл
png

тв-в прозрачный

(png )
Смотреть файл Скачать файл
png

тв-в не прозрачный

(png )
Смотреть файл Скачать файл

Видео
