Описание

МАРКИРОВКА

Теплоутилизатор канальный пластичный

1- ТУПК: Теплоутилизатор канальный пластинчатый
2- Типоразмер, см (по прямоугольному присоединительному сечению ВхН)

Назначение

Теплоутилизаторы канальные пластинчатые предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях, содержанием пыли и других примесей не более 100 мг/м?. Также теплоутилизатор позволяет использовать сэкономленную энергию для обогрева (охлаждения) приточного воздуха.

Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами теплообменника нагревая из (в зимний период) или охлаждая (в летний). Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглащая тепло нагретых пластин или наоборот охлаждаясь. Эффективность теплоутилизации зависит от соотношения приточного и вытяжного воздуха и разницы температур на входах в теплообменник, и может достигать 70%.

Конструкция

Корпус теплоутилизатора изготавливается из оцинкованной стали. Поверхность теплообмена представляет собой пакет специальных тонких алюминиевых плас- тин, обеспечивающих высокоэффективную теплопередачу. В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на вытяжных поверхностях теплообмена) на нижней съемной панели. В комплект поставки пластинчатых рекуператоров ПР стандартно входит штуцер для отвода конденсата, который уста- новлен на нижней панели.

Условия эксплуатации

Теплоутилизатор предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150.

Характеристики

Основными характеристиками пластинчатых рекуператоров является его эффективность, т. е. КПД, а также сопротивление в системе воздуховодов.

Тепловой КПД определяется по формуле:

Теплоутилизатор канальный пластичный                                                        Теплоутилизатор канальный пластичный

T1- температура наружного воздуха

Т2 — температура вытяжного воздуха

Т3 — температура выбрасываемого воздуха

Т4 — температура приточного воздуха

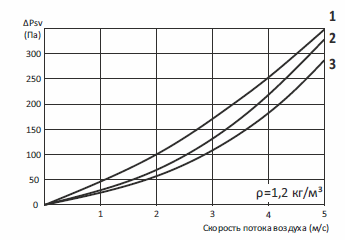

Аэродинамические характеристики

Теплоутилизатор канальный пластичный

1- ТУПК-40-20, ТУПК-50-25, ТУПК-50-30, ТУПК-60-30
2- ТУПК-90-50
3- ТУПК-60-35, ТУПК-70-40, ТУПК-80-50, ТУПК-100-50

Размеры

Теплоутилизатор канальный пластичный



Модель

Размеры, мм

Масса, кг

B

H

L

L1

H1

d

ТУКП-40-20

400

200

516

747

260





9

25,6

ТУКП -50-25

500

250

616

574

360

35,8

ТУКП -50-30

500

300

616

574

360

37,2

ТУКП -60-30

600

300

716

674

360

46,6

ТУКП -60-35

600

350

716

674

410

48,6

ТУКП -70-40

700

400

816

774

460

64,6

ТУКП -80-50

800

500

918

874

560

85,6

ТУКП -90-50

900

500

1016

974

560

11

92,4

ТУКП -100-50

1000

500

1116

1074

570

102,5



РЕКОМЕНДАЦИИ

Для удобства монтажа канальных теплоутилизаторов в системах вентиляции применяются поворотные колена ПКТУ.

                          Теплоутилизатор канальный пластичный
