СО-КРС
Система охлаждения СО-КРС предназначена для снижения температуры в помещениях содержания КРС за счет адиабатического охлаждения.
Описание
- Возможна установка на уже имеющихся разгонных вентиляторах производства компании БЕЛТЕХКОМ.
- Более низкие требования к качеству воды по отношению к системам с форсунками высокого давления.
- Самый экономически выгодный и эффективный способ охлаждения КРС.
- Простота монтажа и ТО.
- Климатическое исполнение У3 по ГОСТ 15150.
Конструкция
В систему СО-КРС входят: блок гидравлический напорный, блок распыления с форсунками БФ, система автоматического управления САУ, вентиляторы разгонные MTF, трубы подачи сетевой воды и другие гидравлические элемента. Состав основных элементов индивидуально рассчитывается, в зависимости от габаритов помещения. Блоки распыления с форсунками устанавливаются на разгонных вентиляторах на стороне нагнетания, благодаря этому мелкие частицы воды, подхватываемые воздушным потоком вентилятора, распространяются на большую площадь. Система автоматического управления предусматривает датчик влажности.
УСТРОЙСТВО (СОСТАВ СИСТЕМЫ)
• В систему СО-КРС входят: блок гидравлический напорный БГН (1), блок распыления с форсунками БФ (2), система автоматического управления САУ (3), вентиляторы разгонные MTF (4), трубы подачи сетевой воды и другие гидравлические элементы (5).
• Состав основных элементов индивидуально рассчитывается в зависимости от габаритов помещения — фиксированного типоразмерного ряда в источнике не приведено.
• Блоки распыления с форсунками устанавливаются на разгонных вентиляторах на стороне нагнетания — благодаря этому мелкие частицы воды, подхватываемые воздушным потоком вентилятора, распространяются на большую площадь.
• Система автоматического управления предусматривает датчик влажности.

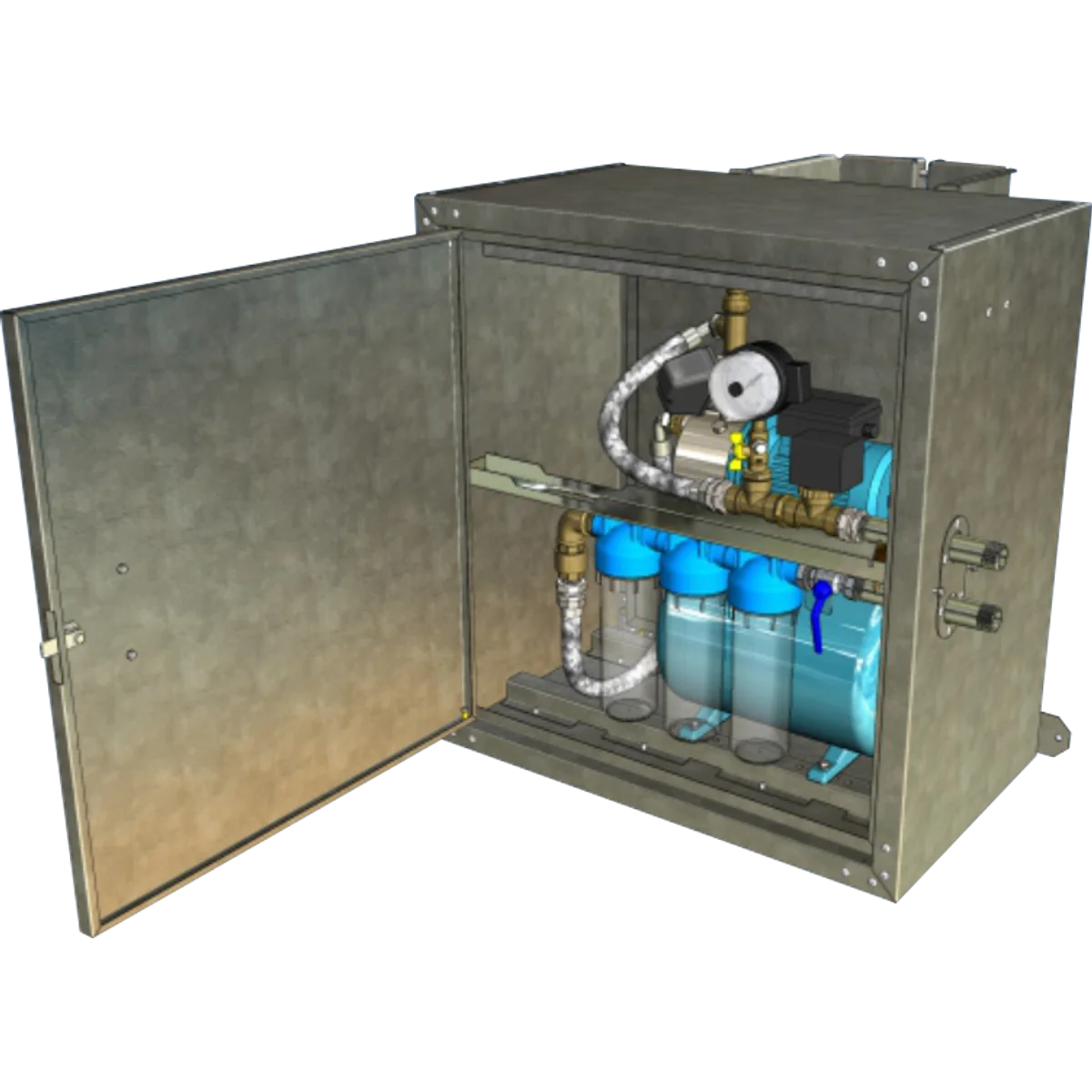

БЛОК ГИДРАВЛИЧЕСКИЙ НАПОРНЫЙ (БГН)
• Блок гидравлический напорный предназначен для перекачивания жидкостей (вода, водные ингибированные растворы этиленгликоля пониженной вязкости с концентрацией до 40% и т.п.).
ПРЕИМУЩЕСТВА
• Возможна установка на уже имеющихся разгонных вентиляторах производства компании Белтехком.
• Более низкие требования к качеству воды по отношению к системам с форсунками высокого давления.
• Самый экономически выгодный и эффективный способ охлаждения КРС.
ОСНОВНЫЕ ЭЛЕМЕНТЫ
| Блок гидравлический напорный (БГН) | Центробежный насос, обратный клапан, реле давления, электромагнитный клапан, манометр электроконтактный (ЭКМ), фильтр умягчения воды, фильтр от растворённого железа, фильтр от механических частиц, кран шаровый |
| Система автоматического управления (САУ) | Комплектно с датчиком влажности |
| Блок распыления с форсунками (БФ) | Устанавливается на разгонных вентиляторах со стороны нагнетания |
| Вертикальные разгонные вентиляторы | MTF (см. отдельный файл дигитализации серии MTF) |
| Трубы подачи сетевой воды и прочие гидравлические элементы | - |
ПРИНЦИПИАЛЬНАЯ СХЕМА (ОБОЗНАЧЕННЫЕ УЗЛЫ)
| № на схеме | Узел |
| 1 | Блок гидравлический напорный (БГН) — центробежный насос, комплект фильтров, реле давления, электромагнитный клапан (ЭКМ) |
| 2 | Блок распыления с форсунками (БФ) |
| 3 | Система автоматического управления (САУ) / щит САУ |
| 4 | Вертикальные разгонные вентиляторы (MTF) |
| 5 | Трубы подачи сетевой воды и другие гидравлические элементы |
