Описание

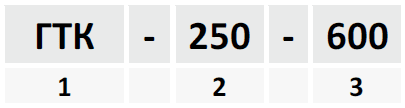

МАРКИРОВКА

Шумоглушитель канальный трубчатый для круглых каналов

1- ГТК: Шумоглушитель трубчатый для круглых каналов
2- Типоразмер, мм (соответствует размеру круглых присоединительных патрубков)
3- Длина шумоглушителя

Назначение

Шумоглушитель канальный для круглых каналов предназначен для снижения аэродинамического шума, возникающего при работе оборудования в системах вентиляции и кондиционирования.

Преимущественно шумоглушители устанавливаются между вентиляторами и магистральными воздуховодами. В приточных и вытяжных системах принудительной вентиляции применяются как для защиты от шума обслуживаемых помещений, так и для снижения шума, поступающего от вентиляторов наружу.

Конструкция

Шумоглушители изготавливаются из оцинкованной листовой стали, в качестве шумопоглощающего мате- риала используется негорючий экологически безопасный звукоизолирующий материал. Материал имеет защитное покрытие, предотвращающее выдувание волокон.

Условия эксплуатации

Вид климатического исполнения шумоглушителей — У1 согласно ГОСТ 15150.Допустимая температура перемещаемого воздуха от — 30 оС до +50 °С.Для выравнивания скорости потока воздуха по сечению воздуховода перед шумоглушителем рекомендуется устанавливать прямой участок воздуховода длиной не менее 1-1,5 м.

Характеристики



Модель

Размеры, мм

Масса

 (кг)

Шумоглушение (дБ) на средних частотах

D

D2

L

125

250

500

1000

2000

4000

ГТК-100-600

100

205

600

5,2

7

15

25

33

29

24

ГТК-100-900

100

205

900

6,9

9

22

32

36

33

31

ГТК-125-600

125

230

600

5,9

5

13

21

37

37

31

ГТК-125-900

125

230

900

7,8

7

16

28

38

38

35

ГТК-160-600

160

265

600

7,7

3

11

22

33

42

29

ГТК-160-900

160

265

900

10,2

8

14

23

39

37

25

ГТК-200-600

200

305

600

8,9

4

8

15

31

28

20

ГТК-200-900

200

305

900

11,7

8

9

20

32

35

23

ГТК-250-600

250

355

600

10,6

6

9

13

24

15

15

ГТК-250-900

250

355

900

13,7

8

11

20

33

24

18

ГТК-315-600

315

420

600

16,9

2

6

11

14

9

4

ГТК-315-900

315

420

900

21,2

7

9

16

30

18

14

Аэродинамические характеристики

Шумоглушитель канальный трубчатый для круглых каналов

Шумоглушитель канальный трубчатый для круглых каналов



Размеры

Шумоглушитель канальный трубчатый для круглых каналов

Обозначение L, мм D, мм D1, мм масса, кг Обозначение L, мм D, мм D1, мм масса, кг
  ГТК-100-600 600 100 200 2,2 ГТК-200-900  900 200 315 5,6
  ГТК-100-900 900 100 200 3,1 ГТК-250-900  900 250 355 7,2
  ГТК-125-600 600 125 225 2,6 ГТК-315-900  900 315 400 8,2
  ГТК-125-900 900 125 225 3,6 ГТК-355-900  900 355 560 10,2
  ГТК-160-600 600 160 250 3 ГТК-400-900  900 400 630 11,2
ГТК-160-900 900 160 250 4,3 ГТК-500-900  900 500 710 18,3
ГТК-160-900 600 200 315 4,1 ГТК-630-900  900 630 800 20,8
