САУ-УПКП-Х/Х-Оптима
где Х/Х – типоразмер вентустановки.
Возможно варианты исполнения САУ для приточно-вытяжных установок как без рекуператора так и с различными рекуператорами – пластинчатым, роторным, с промежуточным теплоносителем, с тепловыми трубами. Для примера рассмотрим САУ для приточно-вытяжной установки с пластинчатым рекуператором и водяным воздухонагревателем.
Состав управляемых и контролируемых единиц вентоборудования:
— клапан наружного воздуха с электроприводом с пружинным возвратом (Y1);
— клапан вытяжного воздуха с электроприводом (Y2);
— клапан воздушный обводного каналорекуператора с электроприводом (Y3);
— фильтр воздушный приточный;
— фильтр воздушный вытяжной;
— воздухонагреватель водяной (ВНВ);
— рекуператор пластинчатый (ПР);
— вентилятор приточный (ПВ1);
— вентилятор вытяжной (ВВ1).
Стандартный состав элементов автоматики САУ-УПКП-Х/Х-Оптима:
| шкаф управления (ШАУ); |  |
| преобразователи частоты (UF1, UF2) или регуляторы оборотов (при необходимости); |  |
| канальный датчик температуры приточного воздуха (Te1);
накладной датчик температуры обратного теплоносителя (Te2); датчик температуры наружного воздуха (Te3); канальный датчик температуры воздуха после рекуператора для защиты от обмерзания (Te4); |
 |
| капиллярный термостат защиты от замораживания теплообменника (Ts1) (при поставке САУ комплектно с приточной установкой термостат монтируется на рамку внутри установки уже на заводе); |
 |
| реле перепада давления для контроля запыленности фильтров (PDS1, PDS3); |  |
| реле перепада давления для контроля работы вентиляторов (PDS2, PDS4); | |
| пульт дистанционного управления ПДУ(кнопки пуск,стоп и лампа индикации работы); |  |
| циркуляционный насос для подмешивания теплоносителя (ЦН1); |  |
| клапан регулирующий трех- либо двухходовой с электроприводом (V1). |  |

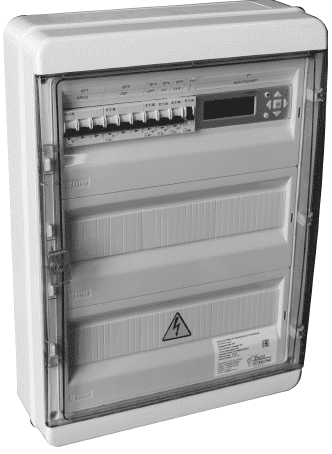

Основные характеристики шкафа управления:
— выполнен на базе щита из самозатухающего термопластика с прозрачной
запирающейся дверцей;
— габаритные размеры 560х408х153 мм;
— степень защиты оболочки Ip65;
— электропитание 3~ 380В 50Гц +N+PE или 1~ 220В 50Гц +N+PE;
— максимальная суммарная мощность подключаемых электродвигателей приточного и вытяжного вентиляторов — 22кВт.
! При подключаемой мощности, превышающей указанную выше величину, изменятся в большую сторону габаритные размеры шкафа управления.
