Клапаны для круглых каналов

RSK-200 Лок

Арт. 01080400

Обратные клапаны серии RSK ЛОК предназначены для предотвращения перетекания воздуха в обратном направлении в системах канальной вентиляции. В нормальном положении клапан закрыт, что препятствует обратному потоку воздуха при выключенном вентиляторе.

Описание

Описание

  • Предотвращают нежелательные перетоки воздуха.

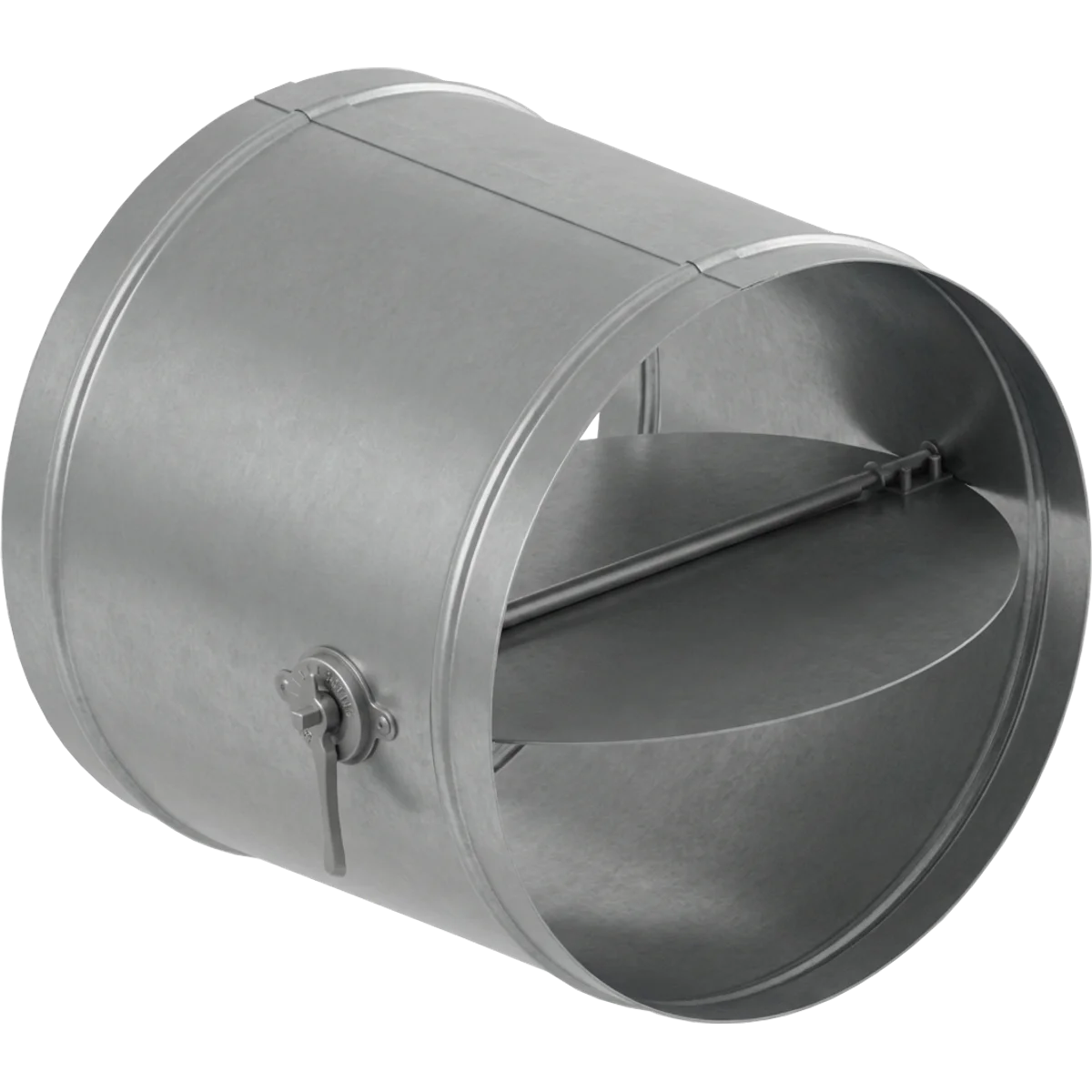

  • Клапан состоит из круглого корпуса и установленных в нем подпружиненных лопаток.
  • Установка клапана допускается в любом пространственном положении.
  • Температура перемещаемой среды от -30°C до +50 °C. Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м3.
  • Климатическое исполнение У2 по ГОСТ 15150. Минимальная скорость воздуха через сечение клапана, должна быть:
    – на горизонтальном участке не менее 1,5 м/с;
    – на вертикальном участке не менее 2,5 м/с.
  • Максимально допустимая скорость воздуха не более 9 м/с.
  • Общепромышленное исполнение.

Конструкция

Клапан состоит из круглого корпуса и установленных в нем подпружиненных лопаток. Присоединительные патрубки выполнены в виде ниппельного соединения. Герметичность клапана в закрытом состоянии обеспечивается за счет применения специальной прокладки. Установка клапана допускается в любом пространственном положении.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул01080400
Масса, не более1,5 кг
Климатическое исполнениеУ2

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

D (диаметр присоединительного патрубка)200 мм
L (длина корпуса)200 мм

Аэродинамические характеристики
