Клапаны для круглых каналов

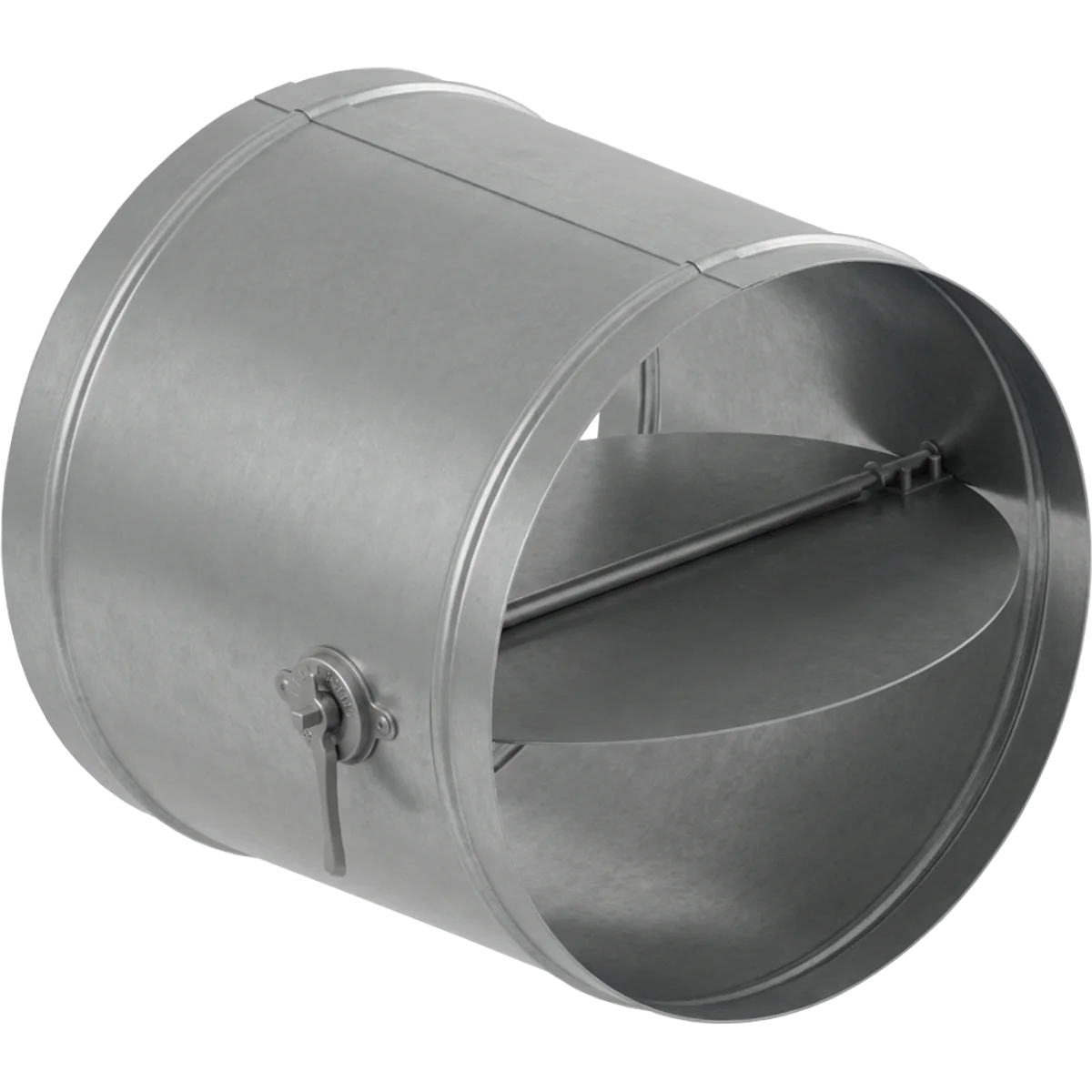

RSK-160 Лок
Арт. 01080300
Обратные клапаны серии RSK ЛОК предназначены для предотвращения перетекания воздуха в обратном направлении в системах канальной вентиляции. В нормальном положении клапан закрыт, что препятствует обратному потоку воздуха при выключенном вентиляторе.
Описание
Описание
- Предотвращают нежелательные перетоки воздуха.
- Клапан состоит из круглого корпуса и установленных в нем подпружиненных лопаток.
- Установка клапана допускается в любом пространственном положении.
- Температура перемещаемой среды от -30°C до +50 °C. Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м3.
- Климатическое исполнение У2 по ГОСТ 15150. Минимальная скорость воздуха через сечение клапана, должна быть:
– на горизонтальном участке не менее 1,5 м/с;
– на вертикальном участке не менее 2,5 м/с. - Максимально допустимая скорость воздуха не более 9 м/с.
- Общепромышленное исполнение.
Конструкция
Клапан состоит из круглого корпуса и установленных в нем подпружиненных лопаток. Присоединительные патрубки выполнены в виде ниппельного соединения. Герметичность клапана в закрытом состоянии обеспечивается за счет применения специальной прокладки. Установка клапана допускается в любом пространственном положении.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 01080300 |
| Масса, не более | 1,3 кг |
| Климатическое исполнение | У2 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| D (диаметр присоединительного патрубка) | 160 мм |
| L (длина корпуса) | 200 мм |
