Описание

МАРКИРОВКА

Решетки регулируемые для круглых воздуховодов

1- Тип решетки
РСм7- решетка регулируемая из оцинкованной стали с полимерным покрытием
РНм7- решетка регулируемая из нержавеющей стали
РАм7- решетка регулируемая из алюминия
2- Ширина строительного проема
3- Высота строительного проема
4- Клапана расхода воздуха Б2

Назначение

Решетки для круглых воздуховодов с регулириуемыми поворотными жалюзи предназначены для притока либо вытяжки воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Уста- новка таких решеток осуществляется на круглых воздуховодах сбоку.

Конструкция

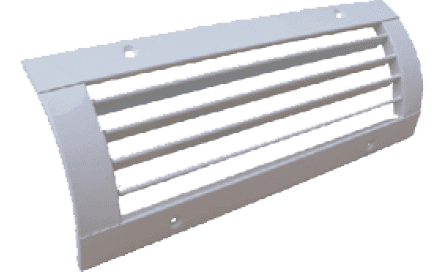

Решетка представляют собой рамку, выгнутую под заданный диаметр воздуховода, с установленными в ней поворотными жалюзи.

Решетки РСм7 имеют ряд горизонтальных поворотных жалюзи и регулирует направление потока вверх-вниз. Решетки регулируемые изготавливаются из оцинкованной стали с полимерным покрытием, нержавеющей стали или алюминия (обозначение решеток РСм7, РНм7и РАм7 соответственно).

Алюминиевые жалюзи установлены в пластиковые бесцветные клипсы, обеспечивающие фиксацию жалюзи в выбранном положении.

При необходимости регулирования объема воздуха, подаваемого решеткой, решетки могут доукомплектовываться клапаном расходом воздуха Б1 либо Б2.

Условия эксплуатации

Решетки регулируемые предназначены для эксплуатации в условиях умеренного климата 3-ой категории размещения по ГОСТ 15150 с температурой окружающей среды до плюс 50 оС.

Характеристики

Строительный проем В х Н, мм

Минимальный диаметр воздуховода, D, мм

Живое сечение, м.кв, не менее

Масса, не более (кг)

Без клапана Б2

С клапаном Б2

РС7

РС7-Б2

150х50

100

100

0,004

0,17

0,24

200х50

100

100

0,006

0,2

0,3

300х50

100

100

0,009

0,3

0,4

400х50

100

100

0,012

0,38

0,55

500х50

100

100

0,015

0,45

0,65

600х50

100

100

0,017

0,55

0,8

800х50

100

100

0,024

0,7

1

1000х50

100

100

0,03

0,87

1,3

1200х50

100

100

0,036

1,05

1,6

150х100

160

160

0,01

0,22

0,3

200х100

160

160

0,015

0,3

0,45

300х100

160

160

0,02

0,4

0,6

400х100

160

160

0,03

0,5

0,8

500х100

160

160

0,04

0,6

0,9

600х100

160

160

0,04

0,7

1,1

800х100

160

160

0,06

0,9

1,5

1000х100

160

160

0,07

1,1

1,8

1200х100

160

160

0,08

1,4

2,2

200х150

250

315

0,02

0,36

0,6

300х150

250

315

0,03

0,5

0,8

400х150

250

315

0,04

0,6

1,0

500х150

250

315

0,05

0,8

1,2

600х150

250

315

0,06

1,0

1,6

800х150

250

315

0,09

1,2

2,0

1000х150

250

315

0,1

1,5

2,5

1200х150

250

315

0,13

1,8

3,0

300х200

355

400

0,05

0,6

1,0

400х200

355

400

0,06

0,7

1,2

500х200

355

400

0,08

0,9

1,5

600х200

355

400

0,09

1,1

1,9

800х200

355

400

0,11

1,4

2,4

1000х200

355

400

0,15

1,7

3,0

1200х200

355

400

0,18

2,0

3,6

300х250

400

500

0,06

0,7

1,2

400х250

400

500

0,08

0,9

1,5

500х250

400

500

0,1

1,1

1,8

600х250

400

500

0,1

1,4

2,2

800х250

400

500

0,15

1,7

3,0

1000х250

400

500

0,19

2,1

3,5

1200х250

400

500

0,21

2,5

4,3

400х300

500

630

0,1

1,0

1,7

500х300

500

630

0,11

1,2

2,1

600х300

500

630

0,14

1,5

2,6

800х300

500

630

0,18

1,9

3,3

1000х300

500

630

0,23

2,30

4,0

1200х300

500

630

0,26

2,8

5,0



МОНТАЖ И ПРИСОЕДИНЕНИЕ

Решетки регулируемые монтируются в воздуховоды внутри помещений различных типов и назначений.

Решетки регулируемые монтируются с помощью открытого винтового крепления, для этого на лицевой поверхности решеток выполнены отверстия под установку самореза.

Решетки регулируемые для круглых воздуховодов

Аэродинамические характеристики

Решетки регулируемые для круглых воздуховодов

Решетки регулируемые для круглых воздуховодов

Размеры

Решетки регулируемые для круглых воздуховодов

Решетки регулируемые для круглых воздуховодов

Решетки регулируемые для круглых воздуховодов

Клапан Б2 используется для регулирования потока воздуха при установке на транзитном участке воздуховода — когда основной поток воздуха движется параллельно плоскости решетки.



Строительный проем В х Н, мм

Минимальный диаметр воздуховода, D, мм

Живое сечение, м.кв, не менее

Масса, не более (кг)

Без клапана Б2

С клапаном Б2

РС7

РС7-Б2

150х50

100

100

0,004

0,17

0,24

200х50

100

100

0,006

0,2

0,3

300х50

100

100

0,009

0,3

0,4

400х50

100

100

0,012

0,38

0,55

500х50

100

100

0,015

0,45

0,65

600х50

100

100

0,017

0,55

0,8

800х50

100

100

0,024

0,7

1

1000х50

100

100

0,03

0,87

1,3

1200х50

100

100

0,036

1,05

1,6

150х100

160

160

0,01

0,22

0,3

200х100

160

160

0,015

0,3

0,45

300х100

160

160

0,02

0,4

0,6

400х100

160

160

0,03

0,5

0,8

500х100

160

160

0,04

0,6

0,9

600х100

160

160

0,04

0,7

1,1

800х100

160

160

0,06

0,9

1,5

1000х100

160

160

0,07

1,1

1,8

1200х100

160

160

0,08

1,4

2,2

200х150

250

315

0,02

0,36

0,6

300х150

250

315

0,03

0,5

0,8

400х150

250

315

0,04

0,6

1,0

500х150

250

315

0,05

0,8

1,2

600х150

250

315

0,06

1,0

1,6

800х150

250

315

0,09

1,2

2,0

1000х150

250

315

0,1

1,5

2,5

1200х150

250

315

0,13

1,8

3,0

300х200

355

400

0,05

0,6

1,0

400х200

355

400

0,06

0,7

1,2

500х200

355

400

0,08

0,9

1,5

600х200

355

400

0,09

1,1

1,9

800х200

355

400

0,11

1,4

2,4

1000х200

355

400

0,15

1,7

3,0

1200х200

355

400

0,18

2,0

3,6

300х250

400

500

0,06

0,7

1,2

400х250

400

500

0,08

0,9

1,5

500х250

400

500

0,1

1,1

1,8

600х250

400

500

0,1

1,4

2,2

800х250

400

500

0,15

1,7

3,0

1000х250

400

500

0,19

2,1

3,5

1200х250

400

500

0,21

2,5

4,3

400х300

500

630

0,1

1,0

1,7

500х300

500

630

0,11

1,2

2,1

600х300

500

630

0,14

1,5

2,6

800х300

500

630

0,18

1,9

3,3

1000х300

500

630

0,23

2,30

4,0

1200х300

500

630

0,26

2,8

5,0



*По запросу заказчика решетки изготавливаются других размеров.
