  • Описание
  • Характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Решетки потолочные

1- Тип решетки
РС5- потолочная решетка с направляющими диффузорами
РС8ПТ- потолочная перфорированная решетка
2- Количество сторон воздухораспределения (для решеток РС5)
3- Способ крепления:
1- без крепежных отверстий
2- с крепежными отверстиями
4- Строительный проем ВхН, мм

Назначение

Решетки потолочные предназначены для притока и вытяжки воздуха системами вентиляции, кондиционирования и воздушного отопления. Решетки монтируются в подвесной потолок типа «Армстронг» и аналогичные.

Конструкция

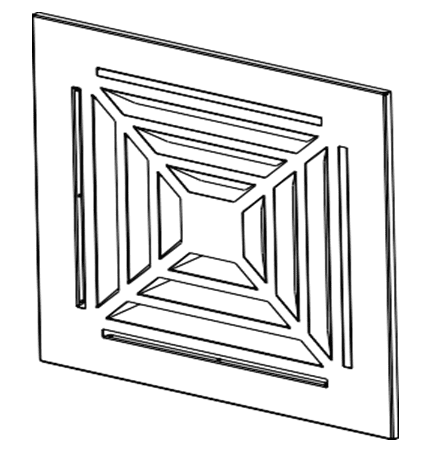

Решетка представляют собой рамку в которой путем высечки и гибки проделаны диффузоры.

Верхняя часть решетки образует присоединительный патрубок.

Решетки потолочные РС5 изготавливаются из оцинкованной стали с полимерным покрытием, нержавеющей стали или алюминия (обозначение решеток РС5, РН5 и РА5 соответственно)

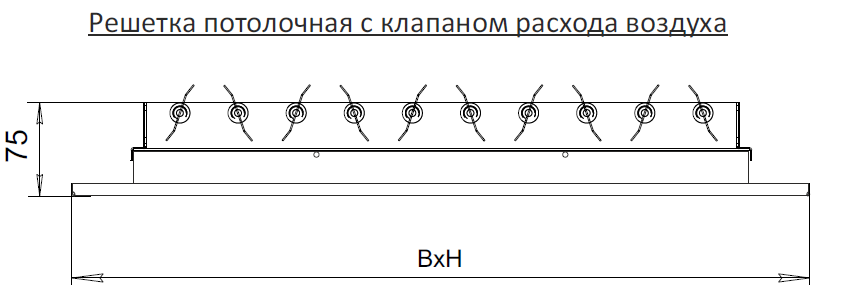

При необходимости регулирования объема воздуха, п о д а в а е м о г о р е ш е т к о й , р е ш е т к и м о г у т доукомплектовываться клапаном расходом воздуха Б1.

Условия эксплуатации

Решетки потолочные предназначены для эксплуатации в условиях умеренного климата 3-ой категории размещения по ГОСТ 15150 с температурой окружающей среды до плюс 50 оС.

Характеристики



Модель

ВхН



(мм)

В1хН1



(мм)

Живое сечение РС5



(м.кв.)

Живое сечение РС8



(мм)

Масса РС5 не более



(кг)

Масса РС8 не более



(кг)

РС5(8)-270х270

310х310

210х210

0,03

0,04

1

0,6

РС5(8)-410х410

450х450

350х350

0,07

0,11

1,8

1,1

РС5(8)-553х553

593х593

493х493

0,13

0,19

3

1,8



СХЕМЫ ФОРМИРОВАНИЯ СТРУЙ ВОЗДУХА ПОТОЛОЧНЫМИ РЕШЕТКАМИ

Решетки потолочные

Размеры

Решетки потолочные

Решетки потолочные



Модель

ВхН



(мм)

В1хН1



(мм)

Живое сечение РС5



(м.кв.)

Живое сечение РС8



(мм)

Масса РС5 не более



(кг)

Масса РС8 не более



(кг)

РС5(8)-270х270

310х310

210х210

0,03

0,04

1

0,6

РС5(8)-410х410

450х450

350х350

0,07

0,11

1,8

1,1

РС5(8)-553х553

593х593

493х493

0,13

0,19

3

1,8

Данные по площади проходного сечения и массы потолочных решеток РС5 указаны для 4-стороннего воздухораспределения. Для решеток с 1-, 2-, 3- сторонним воздухораспределением отклонение данных по живому сечению составляет в пределах 20% от значения указанного в таблице.
