Переходник для крышных вентиляторов

ПМ-ВО-25-188-8,0 Плита-Аксис

Арт. 05150700

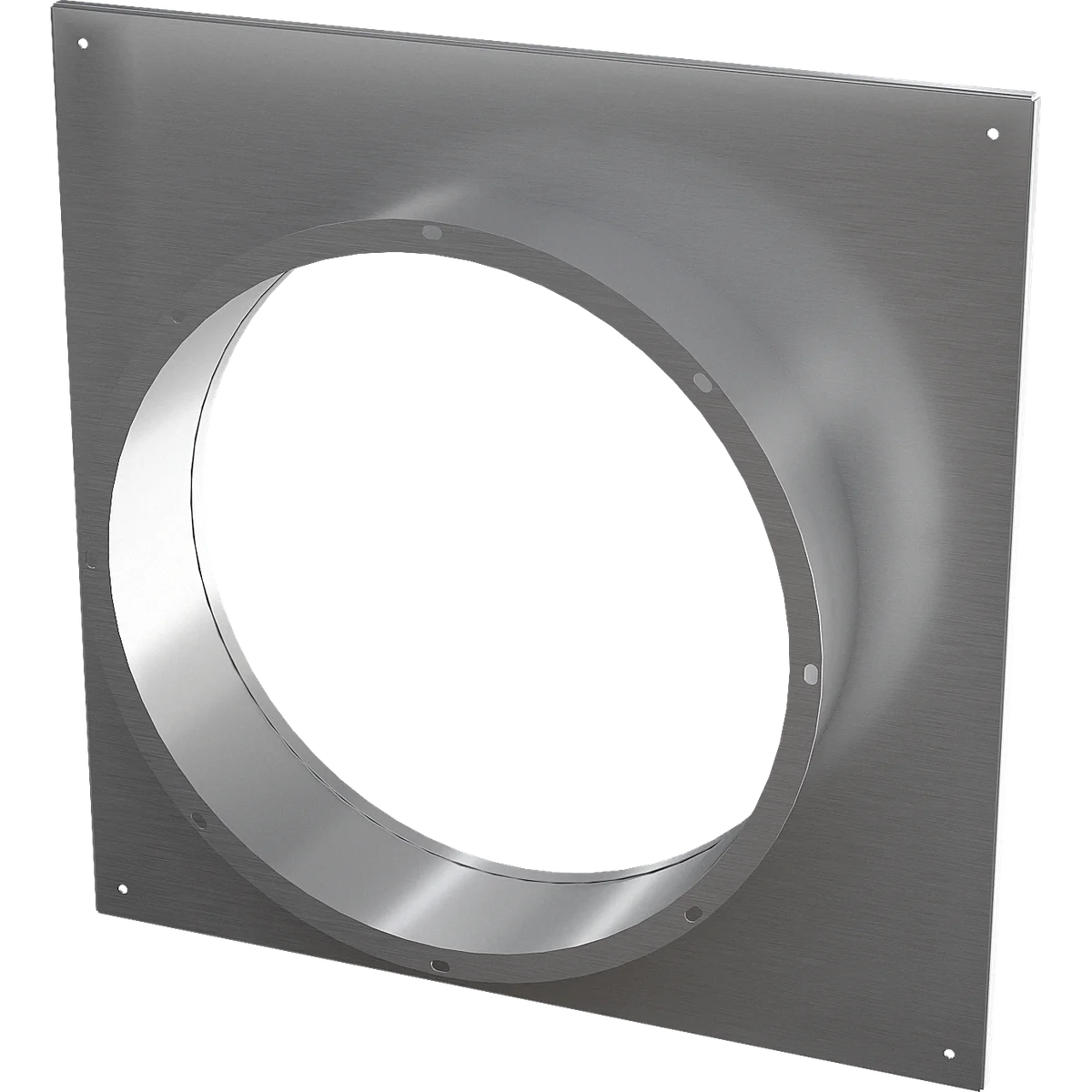

Переходник ПМ-ВО-25-188 Плита Аксис предназначен для установки вентиляторов крышных ВО-25-188 Аксис на стаканах монтажных СТМ Базис.

Описание

Описание

  • Для установки вентиляторов ВО-25-188 Аксис на стаканах монтажных СТМ Базис.
  • Климатическое исполнение У1 по ГОСТ 15150.
  • Общепромышленное исполнение.
  • Коррозионностойкое исполнение.

Конструкция

Нижняя поверхность ПМ-ВО-25-188 Плита Аксис представляет из себя плиту с отверстиями для крепления на стакане СТМ Базис. В плите установлена обечайка, в верхней части которой расположен фланец для установки вентилятора ВО-25-188 Аксис.

Характеристики

ПМ-ВО-25-188

8Типоразмер вентилятора
Плита-Аксис-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул05150700
Масса26 кг
Климатическое исполнениеУ1

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

B (сторона плиты, БАЗИС)1110 мм
B1 (шаг крепёжных отверстий, БАЗИС)1050 мм
D (диаметр посадочного места АКСИС)800 мм
D1 (диаметр окружности крепёжных отверстий АКСИС)860 мм
d (диаметр крепёжных отверстий БАЗИС)8,3 мм
d1 (диаметр крепёжных отверстий АКСИС)11 мм
n (количество крепёжных отверстий АКСИС)16 шт.
Высота переходника165 мм
Толщина фланца15 мм
