Переходник для крышных вентиляторов
ПМ-ВКО-7.1 Плита-Руфос
Арт. 05130400
Переходник ПМ-ВКО Плита-Руфос предназначен для установки вентиляторов крышных ВКО Руфос на стаканах монтажных СТМ Базис.
Описание
Описание
- Для установки вентиляторов крышных ВКО Руфос на стаканах монтажных СТМ Базис.
- Климатическое исполнение У1 по ГОСТ 15150.
- Общепромышленное исполнение.
- Коррозионностойкое исполнение.
Конструкция

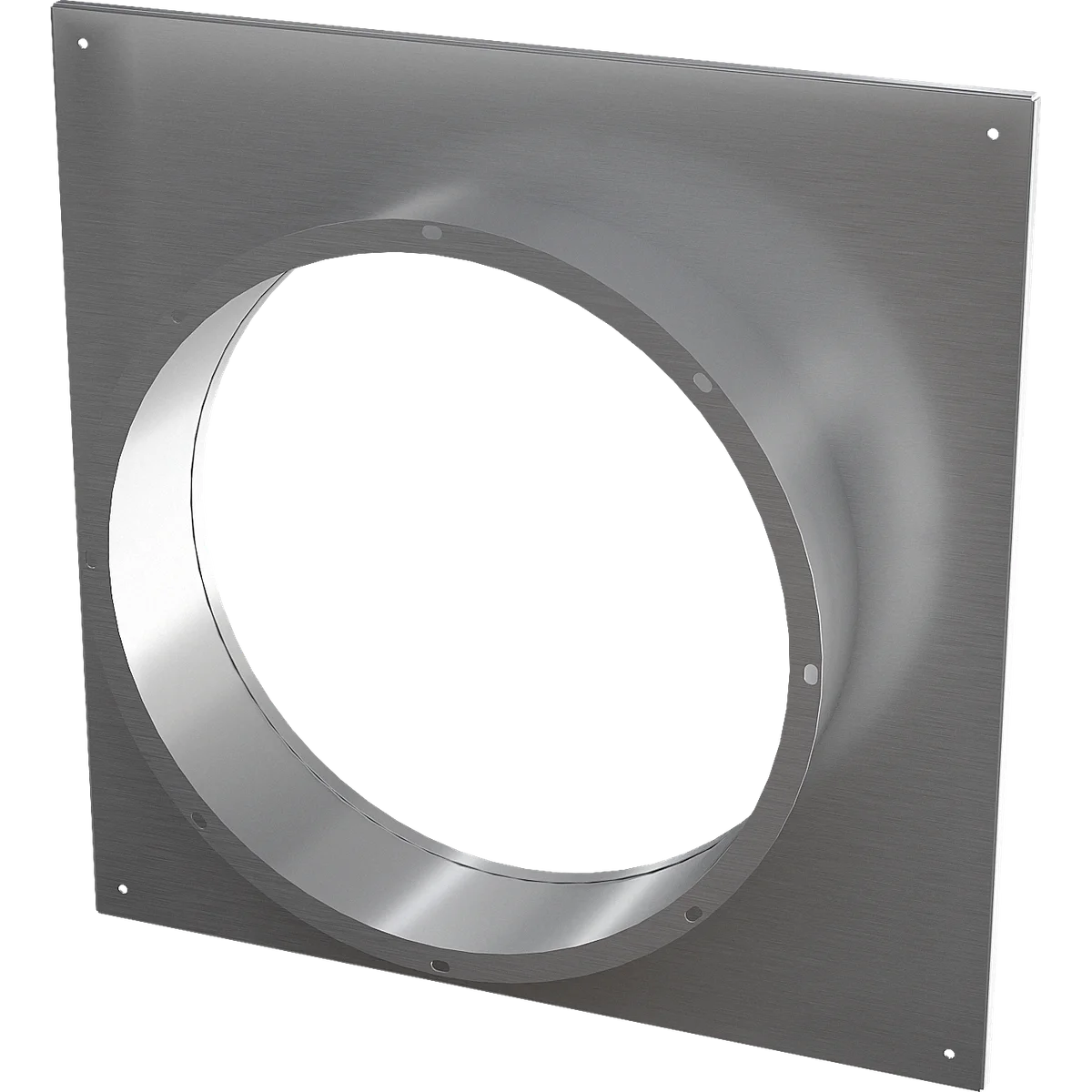

Нижняя поверхность ПМ-ВКО Плита-Руфос представляет из себя плиту с отверстиями для крепления на стакане СТМ Базис. В плите установлена обечайка, в верхней части которой расположен фланец для установки вентилятора ВКО Руфос.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 05130400 |
| Масса | 15 кг |
| Климатическое исполнение | У1 |
ТАБЛИЦА СОЧЕТАЕМЫХ ИЗДЕЛИЙ
| Вентилятор РУФОС, типоразмер | 7,1 |
| Стакан монтажный БАЗИС, типоразмер | 6 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| B (сторона плиты, БАЗИС) | 900 мм |
| B1 (шаг крепёжных отверстий, БАЗИС) | 840 мм |
| D (диаметр посадочного места РУФОС) | 720 мм |
| D1 (диаметр окружности крепёжных отверстий РУФОС) | 746 мм |
| d (диаметр крепёжных отверстий БАЗИС) | 8,3 мм |
| d1 (диаметр крепёжных отверстий РУФОС) | 16х10 мм |
| n (количество крепёжных отверстий РУФОС) | 8 шт. |
| Высота переходника | 165 мм |
| Толщина фланца | 15 мм |
