Описание

МАРКИРОВКА

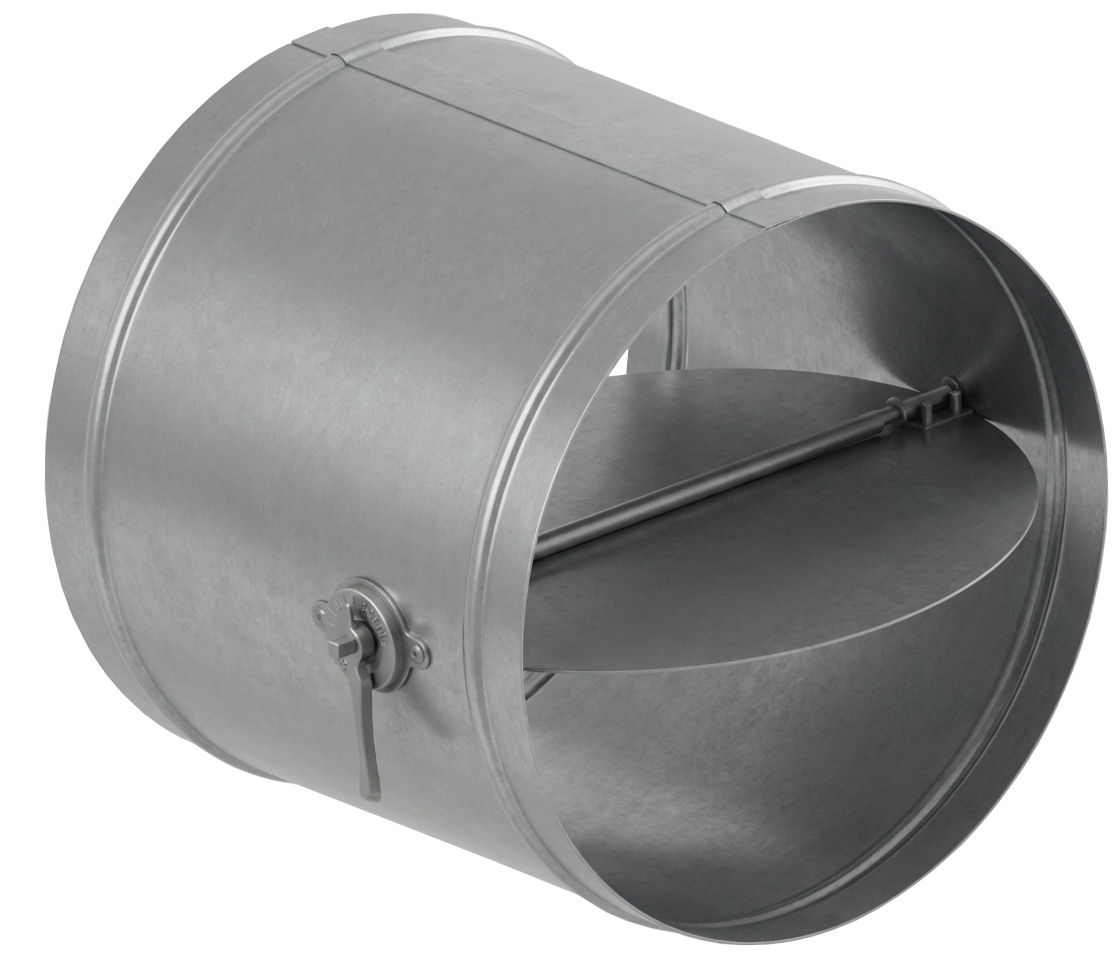

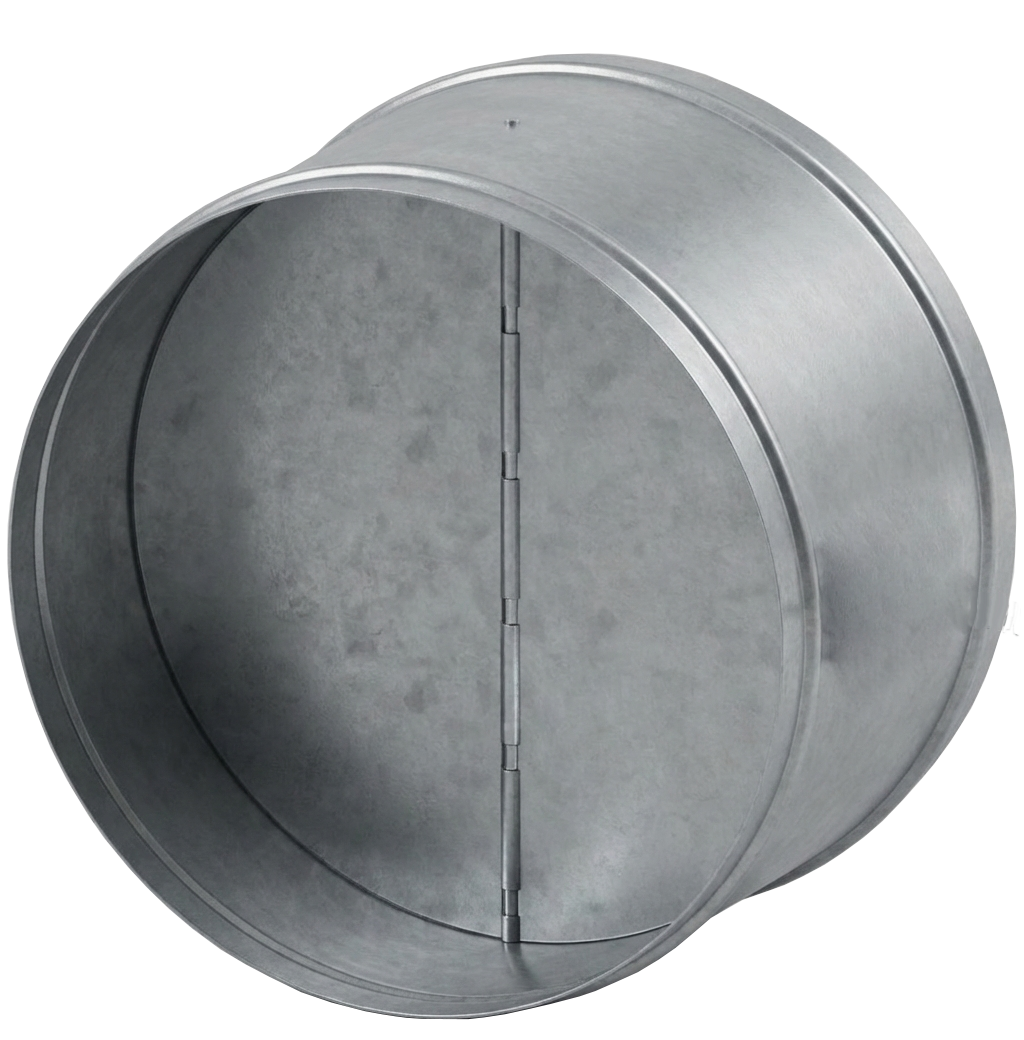

Клапан обратный RSK для круглых каналов

1- RSK: Клапан обратный для круглых каналов
2- Типоразмер, мм (соответствует размеру круглых присоединительных патрубков)

Назначение

Обратные клапаны серии RSK предназначены для предотвращения перетекания воздуха в обратном направлении в системах канальной вентиляции. В нормальном положении клапан закрыт, что препятствует обратному потоку воздуха при выключенном вентиляторе.

Конструкция

Клапан состоит из круглого корпуса и установленных в нем подпружиненных лопаток. Присоединительные патрубки выполнены в виде ниппельного соединения. Герметичность клапана в закрытом состоянии обеспечивается за счет применения специальной прокладки. Установка клапана допускается в любом пространственном положении.

Условия эксплуатации

Вид климатического исполнения клапанов — У2 согласно ГОСТ 15150.Допустимое содержание пыли и других твердых примесей не более 0,1 г/м?.Минимальная скорость воздуха через сечение клапана, должна быть:на горизонтальном участке не менее 1,5 м/с, на вертикальном участке не менее 2,5 м/с.Максимально допустимая скорость воздуха не более 9 м/с.Допустимая температура перемещаемого воздуха от -30 °С до +50 °С.

Характеристики

Модель

D,мм

L,мм

Масса не более(кг)

RSK-100

100

200

1,1

RSK-125

125

200

1,2

RSK-160

160

200

1,3

RSK-200

200

200

1,5

RSK-250

250

200

1,8

RSK-315

315

200

2

Аэродинамические характеристики

Клапан обратный RSK для круглых каналов



Клапан обратный RSK для круглых каналов

Размеры

Клапан обратный RSK для круглых каналов

Модель

D,мм

L,мм

Масса не более(кг)

RSK-100

100

200

1,1

RSK-125

125

200

1,2

RSK-160

160

200

1,3

RSK-200

200

200

1,5

RSK-250

250

200

1,8

RSK-315

315

200

2

Полезные файлы

Название
Смотреть Скачать
pdf

Клапан обратный RSK для круглых каналов

(pdf )
