  • Описание
  • Характеристики
  • Аэродинамические характеристики
  • Размеры
  • Загрузки

Описание

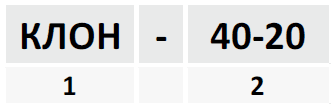

МАРКИРОВКА

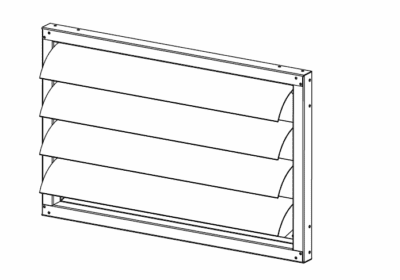

Клапан обратный наружный КЛОН

1- КЛОН: Клапан обратный наружный
2- Типоразмер, см (по прямоугольному присоединительному сечению ВхН)

Назначение

Клапаны обратные наружные КЛОН предназначены для автоматического перекрытия сечения воздушного канала при выключенном вентиляторе и используются для вертикального наружного монтажа.

Клапаны КЛОН предназначены для систем со скоростью потока воздуха не более 12 м/с.

Конструкция

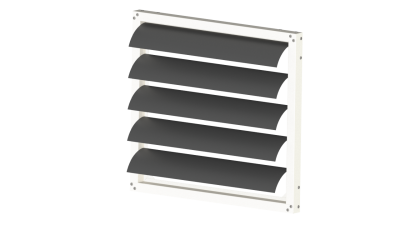

Клапан состоит из корпуса и установленных в корпусе на осях лопаток, выполненных из пластика.

Благодаря изогнутой форме створок создается дополнительная направленная сила, которая уменьшает аэродинамическое сопротивление.

Условия эксплуатации

Вид климатического исполнения клапанов — У1 согласно ГОСТ 15150.

Допустимая температура перемещаемого воздуха от — 40 °С до +60 °С.

Характеристики



Модель

Размеры, мм



Масса,

кг



B

H

КЛОН-30-15

300

150

0,8

КЛОН-40-20

400

200

1,3

КЛОН -50-25

500

250

2,2

КЛОН -50-30

500

300

2,7

КЛОН -60-30

600

300

3,2

КЛОН -60-35

600

350

3,5

КЛОН -70-40

700

400

4,2

КЛОН -80-50

800

500

5,0

КЛОН -90-50

900

500

5,8

КЛОН -100-50

100

500

6,8

Аэродинамические характеристики

Клапан обратный наружный КЛОН

Размеры

Клапан обратный наружный КЛОН





Модель

Размеры, мм



Масса,

кг



B

H

КЛОН-30-15

300

150

0,8

КЛОН-40-20

400

200

1,3

КЛОН -50-25

500

250

2,2

КЛОН -50-30

500

300

2,7

КЛОН -60-30

600

300

3,2

КЛОН -60-35

600

350

3,5

КЛОН -70-40

700

400

4,2

КЛОН -80-50

800

500

5,0

КЛОН -90-50

900

500

5,8

КЛОН -100-50

100

500

6,8

МОНТАЖ И ПРИСОЕДИНЕНИЕ



Клапаны КЛОН монтируются на строительные конструкции в месте выхода вентиляционного канала с помощью винтового соединения.
