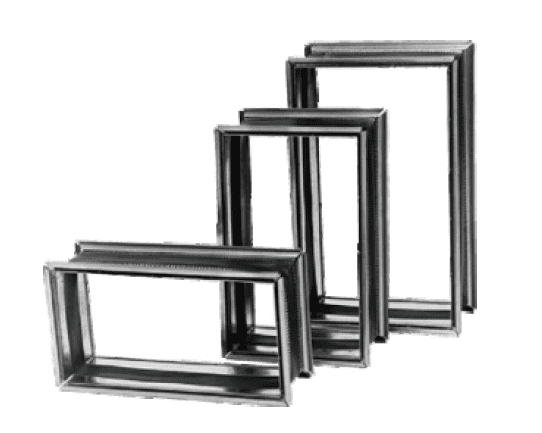

Гибкая вставка для прямоугольных каналов ГВП

Гарантийный срок эксплуатации: 18 месяцев

Собственное производство в РБ

Цена завода изготовителя

Гарантийный срок от 18 мес

На рынке
с 1992г

Складские запасы продукции

Сервисное обслуживание

Скидки
клиентам

Доставка
по РБ

Дополнительные принадлежности

  • Описание
  • Характеристики
  • Размеры
  • Загрузки

Описание

МАРКИРОВКА

Гибкая вставка для прямоугольных каналов ГВП

1- ГВП: Гибкая вставка для прямоугольных каналов
2- Типоразмер, см (по прямоугольному присоединительному сечению ВхН)

Назначение

Гибкие вставки ГВП предназначены для предотвращения передачи вибрации от вентиляционного агрегата к воздуховоду.

Гибкие вставки не предназначены для несения механической нагрузки.

Конструкция

Корпус выполнен из двух фланцев, соединенных между собой изолирующим материалом, обеспечивающим герметичность канала.

Фланцы изготавливаются из специального профиля из оцинкованной стали.

Условия эксплуатации

Вид климатического исполнения — У1 согласно ГОСТ 15150.

Допустимая температура перемещаемого воздуха от-40 °С до +80 °С.

Характеристики



Модель

Размеры, мм

Масса,

кг

B

H

ГВП-30-15

300

150

1,1

ГВП-40-20

400

200

1,6

ГВП-50-25

500

250

1,8

ГВП-50-30

500

300

2,0

ГВП-60-30

600

300

2,4

ГВП-60-35

600

350

2,5

ГВП-70-40

700

400

2,9

ГВП-80-50

800

500

3,9

ГВП-90-50

900

500

4,2

ГВП-100-50

1000

500

4,7

Размеры

Гибкая вставка для прямоугольных каналов ГВП



Модель

Размеры, мм

Масса,

кг

B

H

ГВП-30-15

300

150

1,1

ГВП-40-20

400

200

1,6

ГВП-50-25

500

250

1,8

ГВП-50-30

500

300

2,0

ГВП-60-30

600

300

2,4

ГВП-60-35

600

350

2,5

ГВП-70-40

700

400

2,9

ГВП-80-50

800

500

3,9

ГВП-90-50

900

500

4,2

ГВП-100-50

1000

500

4,7
