БВВ-8,0У-А1100/6D-Г

Арт. 08061300

Вентиляционные башни БВВ предназначены для вытяжной вентиляции в животноводческих помещениях

Описание

Описание

Климатическое исполнение У1 по ГОСТ 15150.

Конструкция

Башни БВ имеют цилиндрическую форму и обладают высокой производительностью по воздуху при низком энергопотреблении. Вентиляционные башни изготовлены из полипропилена (устойчивого к ультрафиолету и перепаду температур) имеют гладкую грязеотталкивающую поверхность. В состав корпуса башен вентиляционных БВ-У утепленных входит теплоизоляция, в виде вспененного полиэтилена, предотвращающая образование конденсата и ледовых образований. Длина башни БВ может регулироваться в соответствии с проектом помещения и схемой вентиляции за счет присоединения дополнительных секций.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул08061300
Расход воздуха при 0 Па24400 м3/ч
Мощность эл. двигателя1100 Вт
Ток3,6 А
Скорость вращения920 об/мин
Напряжение питания3ф ~380 В, 50 Гц
Степень защиты эл. двигателяIP55
Климатическое исполнениеУ1 по ГОСТ 15150-69
Температура окружающей среды-30…+40 °C
Допустимая температура перемещаемого воздуха-28…+40 °C
Относительная влажность при +20 °Cне более 80, без выпадения конденсата %

УСТРОЙСТВО

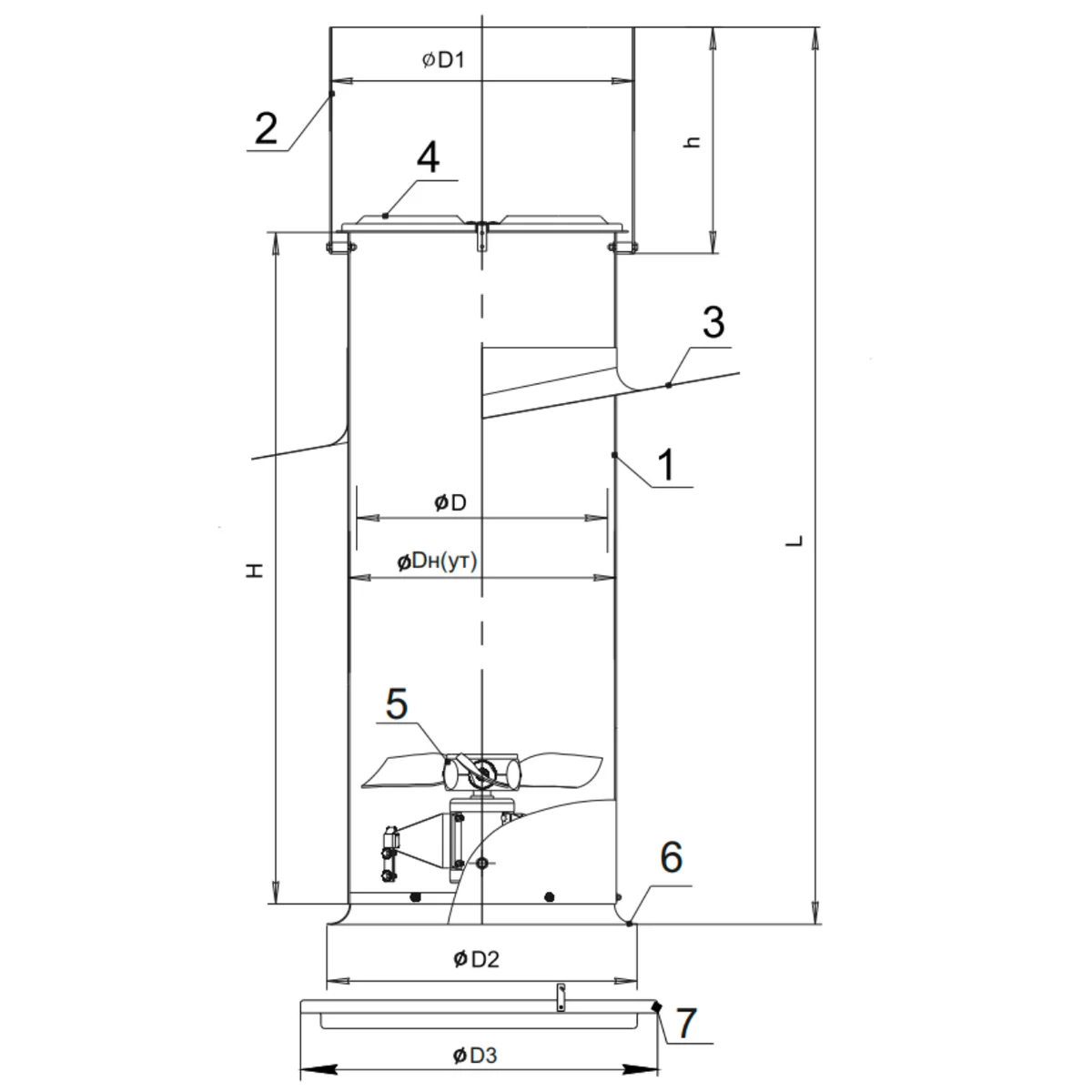

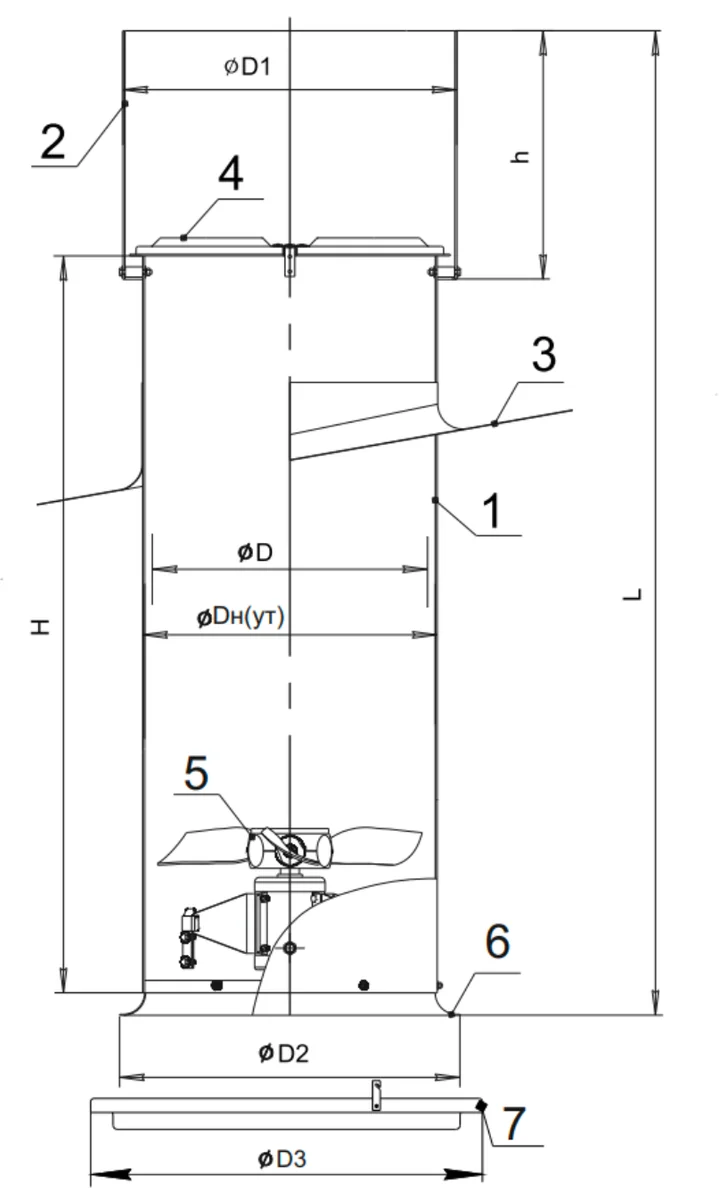

Устройство — чертёж

Башня вентиляционная БВВ состоит из корпуса цилиндрического (1), на верхней части которого установлен дефлектор (2). Для изоляции отверстия прохода башни через кровлю в комплект поставки входит кровельная мембрана (3). В верхней части корпуса расположен гравитационный клапан (4), в нижней — осевой вентилятор (5). В нижней части корпуса находится входной коллектор (6). В качестве утеплителя используется вспененный полиэтилен. В комплект поставки входит поддон для сбора конденсата (8).

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Внутренний (условный) диаметр840 мм
Наружный диаметр (утеплённое исполнение)848 мм
D1955 мм
D2940 мм
D3920 мм
L1980 мм
H1500 мм
h500 мм

КОМПЛЕКТ ПОСТАВКИ

Кровельная мембранавходит
Поддон для сбора конденсатавходит
