БВВ-7,1У-Мк750/6D-Г
Вентиляционные башни БВВ предназначены для вытяжной вентиляции в животноводческих помещениях
Описание
Климатическое исполнение У1 по ГОСТ 15150.
Конструкция
Башни БВ имеют цилиндрическую форму и обладают высокой производительностью по воздуху при низком энергопотреблении. Вентиляционные башни изготовлены из полипропилена (устойчивого к ультрафиолету и перепаду температур) имеют гладкую грязеотталкивающую поверхность. В состав корпуса башен вентиляционных БВ-У утепленных входит теплоизоляция, в виде вспененного полиэтилена, предотвращающая образование конденсата и ледовых образований. Длина башни БВ может регулироваться в соответствии с проектом помещения и схемой вентиляции за счет присоединения дополнительных секций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 08051300 |
| Расход воздуха при 0 Па | 15600 м3/ч |
| Мощность эл. двигателя | 750 Вт |
| Ток | 2,3 А |
| Скорость вращения | 920 об/мин |
| Напряжение питания | 3ф ~380 В, 50 Гц |
| Степень защиты эл. двигателя | IP55 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Температура окружающей среды | -28…+40 °C |
УСТРОЙСТВО

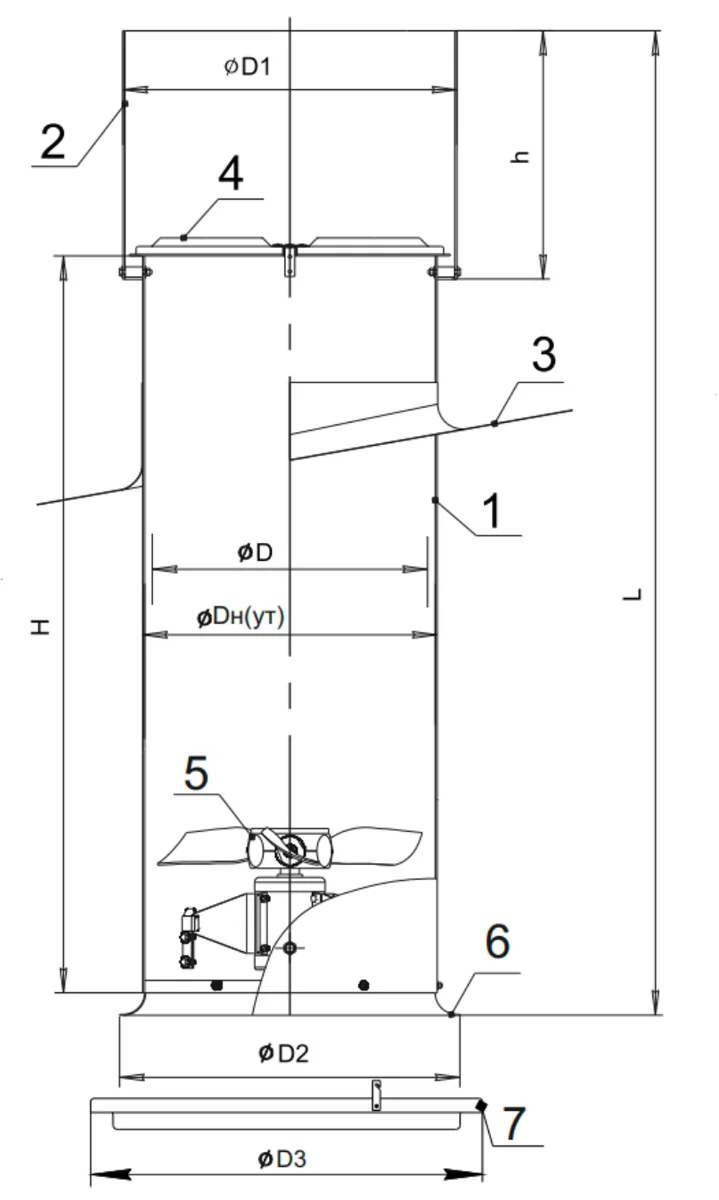

Башня вентиляционная БВВ состоит из корпуса цилиндрического (1), на верхней части которого установлен дефлектор (2). Для изоляции отверстия прохода башни через кровлю в комплект поставки входит кровельная мембрана (3). В верхней части корпуса расположен гравитационный клапан (4), в нижней — осевой вентилятор (5). В нижней части корпуса находится входной коллектор (6). В качестве утеплителя используется вспененный полиэтилен. В комплект поставки входит поддон для сбора конденсата (8).
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Внутренний (условный) диаметр | 735 мм |
| Наружный диаметр (утеплённое исполнение) | 776 мм |
| D1 | 825 мм |
| D2 | 835 мм |
| D3 | 920 мм |
| L | 1980 мм |
| H | 1500 мм |
КОМПЛЕКТ ПОСТАВКИ
| Кровельная мембрана | входит |
| Поддон для сбора конденсата | входит |
