БВВ-6,3Н-Мк370/6D-Р
Вентиляционные башни БВВ предназначены для вытяжной вентиляции в животноводческих помещениях
Описание
Климатическое исполнение У1 по ГОСТ 15150.
Конструкция
Башни БВ имеют цилиндрическую форму и обладают высокой производительностью по воздуху при низком энергопотреблении. Вентиляционные башни изготовлены из полипропилена (устойчивого к ультрафиолету и перепаду температур) имеют гладкую грязеотталкивающую поверхность. В состав корпуса башен вентиляционных БВ-У утепленных входит теплоизоляция, в виде вспененного полиэтилена, предотвращающая образование конденсата и ледовых образований. Длина башни БВ может регулироваться в соответствии с проектом помещения и схемой вентиляции за счет присоединения дополнительных секций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 08040800 |
| Расход воздуха при 0 Па | 11900 м3/ч |
| Мощность эл. двигателя | 370 Вт |
| Ток | 1,4 А |
| Скорость вращения | 920 об/мин |
| Напряжение питания | 3ф ~380 В, 50 Гц |
| Степень защиты эл. двигателя | IP55 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Температура окружающей среды | -28…+40 °C |
| Масса | не более 60 кг |
УСТРОЙСТВО

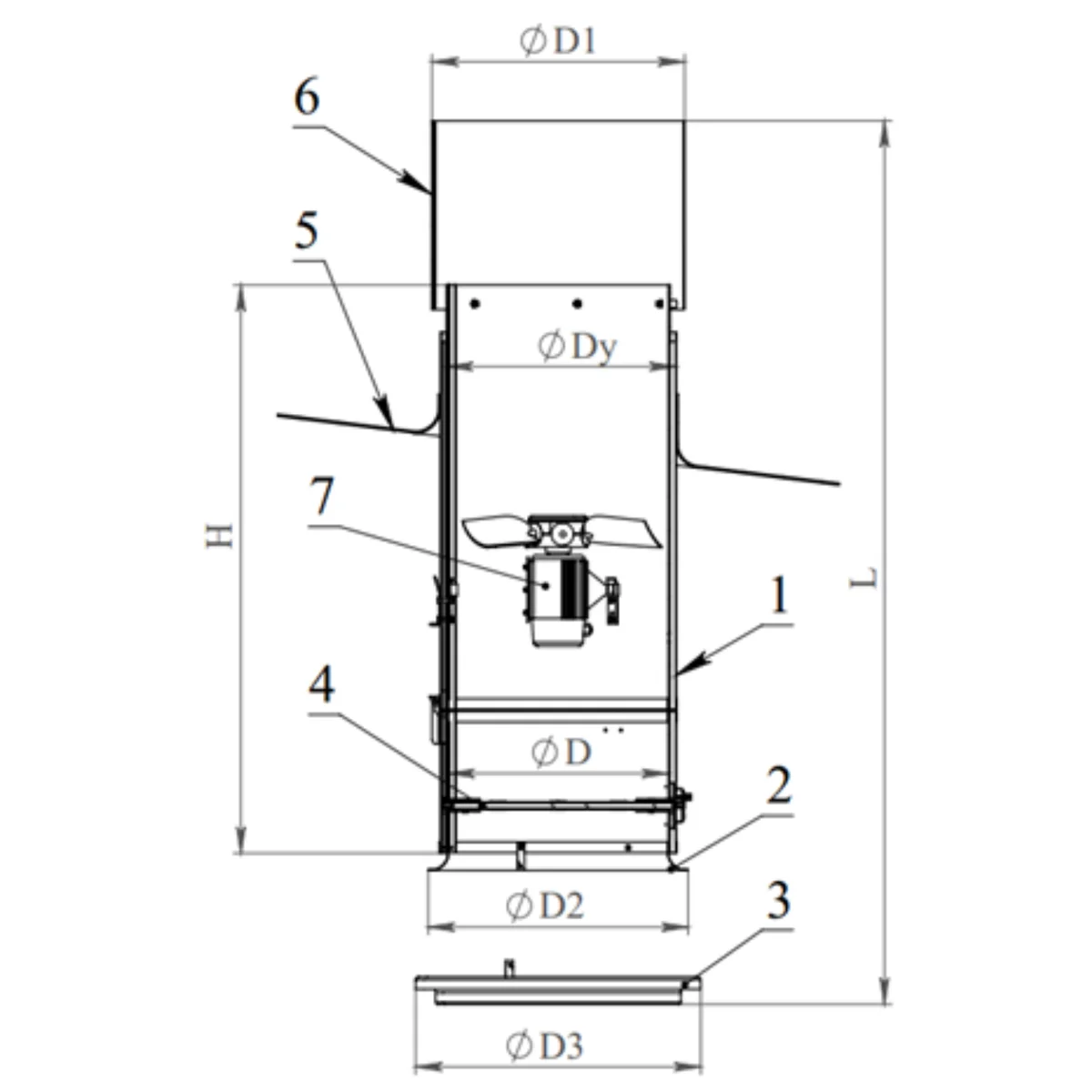

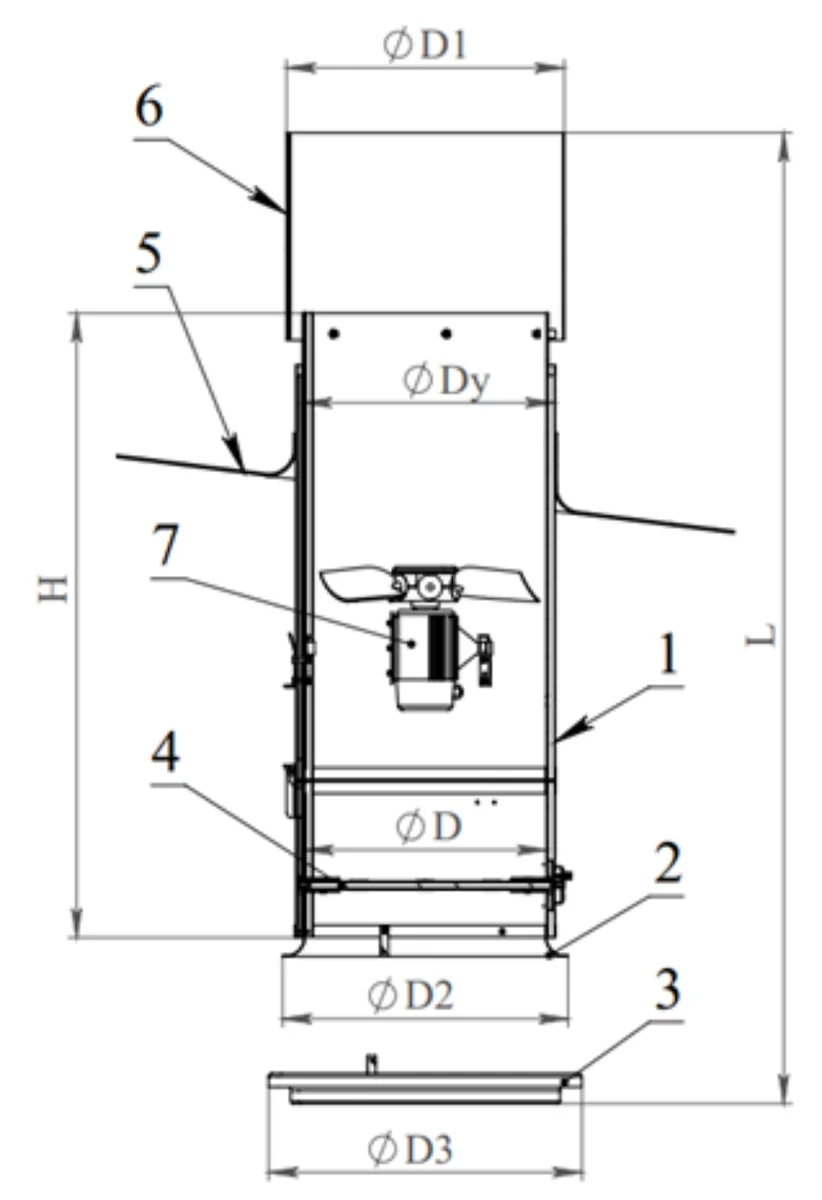

Башня вентиляционная вытяжная БВВ состоит из корпуса (1), в верхней части которого установлены дефлектор (6) и кровельный лист (5). В корпусе башни установлен клапан (4) и осевой вентилятор (7). Вентилятор оборудован трёхфазным электродвигателем с возможностью регулирования по частоте. Заслонка клапана регулируется на определённый угол открытия ручным приводом. Привод заслонки находится на одном валу с заслонкой, заслонка выполнена в виде цельного диска. В нижней части корпуса расположен входной коллектор (2), который способствует формированию равномерного поля скоростей при входе потока на лопатки вентилятора. К нижней части корпуса башни крепится пластиковая каплеулавливающая чаша (3). Конструкция крепления нижней секции корпуса башни имеет возможность лёгкого демонтажа для обеспечения доступа к вентилятору. Корпус башни и дефлектор выполнены из полипропилена.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Внутренний (условный) диаметр | 650 мм |
| Наружный диаметр (неутеплённое исполнение) | 658 мм |
| D1 | 736 мм |
| D2 | 750 мм |
| D3 | 920 мм |
| L | 1980 мм |
| H | 1500 мм |
| h1 | 375 мм |
| h2 | 500 мм |
КОМПЛЕКТ ПОСТАВКИ
| Кровельный лист | входит |
| Пластиковая каплеулавливающая чаша | входит |
