БВП-7,1У-Пс-220С
Вентиляционные башни БВП предназначены для приточной вентиляции в животноводческих помещениях
Описание
Климатическое исполнение У1 по ГОСТ 15150.
Конструкция
Башни БВ имеют цилиндрическую форму и обладают высокой производительностью по воздуху при низком энергопотреблении. Вентиляционные башни изготовлены из полипропилена (устойчивого к ультрафиолету и перепаду температур) имеют гладкую грязеотталкивающую поверхность. В состав корпуса башен вентиляционных БВ-У утепленных входит теплоизоляция, в виде вспененного полиэтилена, предотвращающая образование конденсата и ледовых образований. Длина башни БВ может регулироваться в соответствии с проектом помещения и схемой вентиляции за счет присоединения дополнительных секций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | 08101900 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Температура окружающей среды | -40…+50 °C |
УСТРОЙСТВО

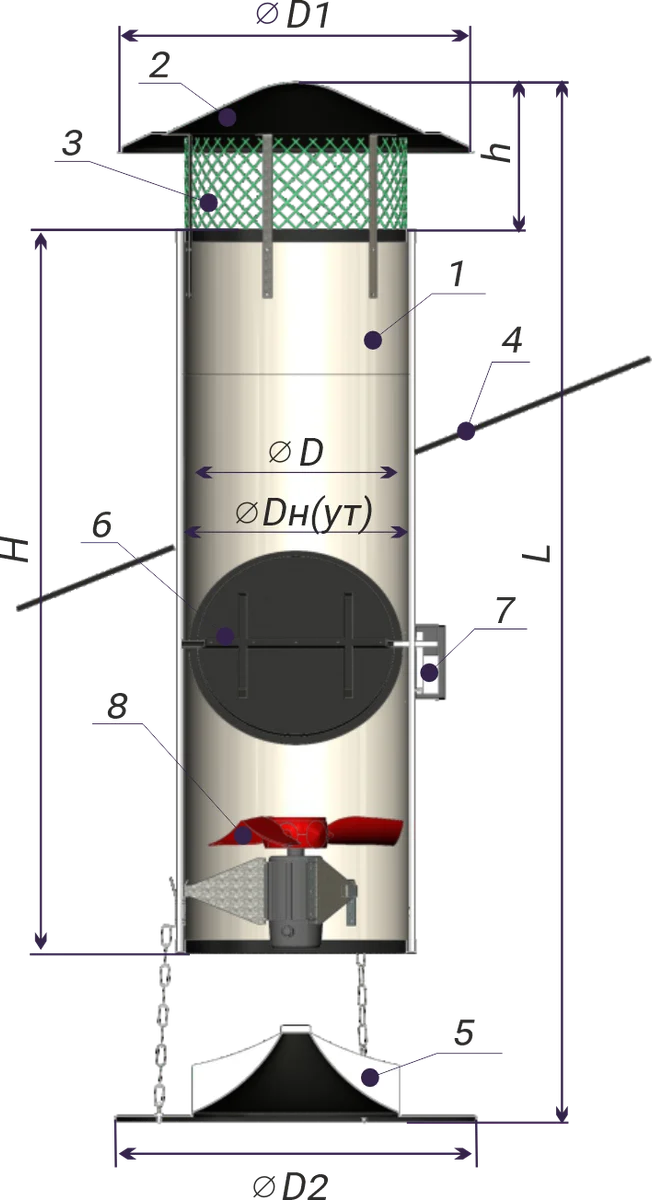

Башня вентиляционная приточная пассивная состоит из корпуса цилиндрического (1), между наружной и внутренней стенками которого находится теплоизоляция, на верхней части которого установлен зонт (2) с ограждением из сетки (3). Для изоляции отверстия прохода башни через поверхность кровли в комплект поставки входит кровельная мембрана (4). К нижней части корпуса башни, с помощью цепей и карабинов, крепится воздухораспределитель (5), он служит для формирования горизонтального настилающего потока приточного воздуха. В корпусе башни установлен клапан (6) с электроприводом. Заслонка клапана работает в двух положениях: «открыто» и «закрыто».
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Внутренний (условный) диаметр | 735 мм |
| Наружный диаметр (утеплённое исполнение) | 776 мм |
| D1 | 1150 мм |
| D2 | 1350 мм |
| L | 2745 мм |
| H | 1875 мм |
| h | 435 мм |
КОМПЛЕКТ ПОСТАВКИ
| Кровельная мембрана | входит |
| Воздухораспределитель с цепями и карабинами | входит |
| Материалы для подвеса и крепления башни в крышном проёме | входит |
