БВП-5,0Н-Пс-Р

Арт. 08071400

Вентиляционные башни БВП предназначены для приточной вентиляции в животноводческих помещениях

Описание

Описание

Климатическое исполнение У1 по ГОСТ 15150.

Конструкция

Башни БВ имеют цилиндрическую форму и обладают высокой производительностью по воздуху при низком энергопотреблении. Вентиляционные башни изготовлены из полипропилена (устойчивого к ультрафиолету и перепаду температур) имеют гладкую грязеотталкивающую поверхность. В состав корпуса башен вентиляционных БВ-У утепленных входит теплоизоляция, в виде вспененного полиэтилена, предотвращающая образование конденсата и ледовых образований. Длина башни БВ может регулироваться в соответствии с проектом помещения и схемой вентиляции за счет присоединения дополнительных секций.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул08071400
Подача воздуха при разряжении в помещении 20 Па3800 м3/ч
Климатическое исполнениеУ1 по ГОСТ 15150-69
Температура окружающей среды-40…+50 °C
Массане более 30 кг

УСТРОЙСТВО

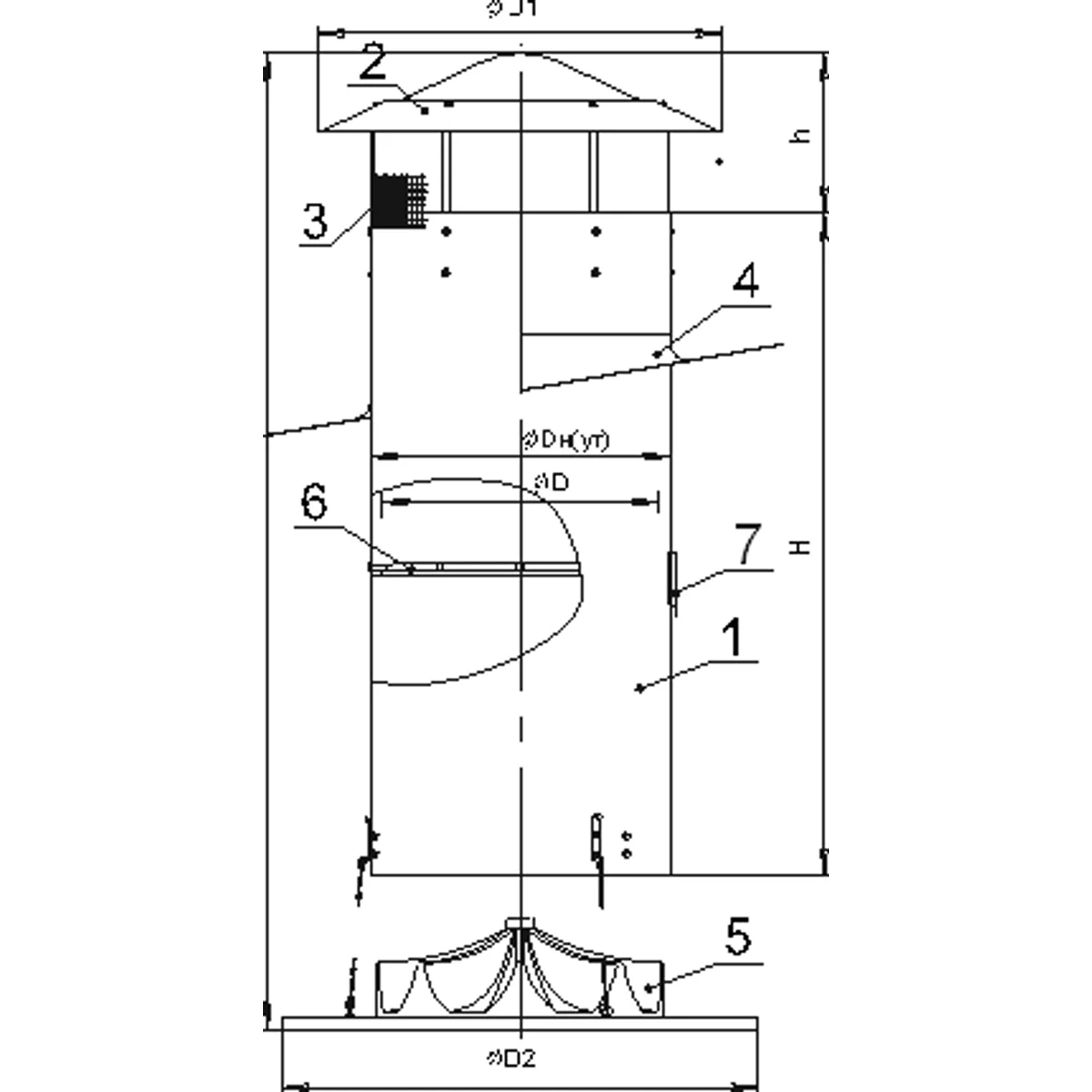

Устройство — чертёж

Башня вентиляционная приточная пассивная состоит из корпуса цилиндрического (1), на верхней части которого установлен зонт (2) с ограждением из сетки (3). Для изоляции отверстия прохода башни через поверхность кровли в комплект поставки входит кровельная мембрана (4). К нижней части корпуса башни, с помощью цепей и карабинов, крепится воздухораспределитель (5), он служит для формирования горизонтального настилающего потока приточного воздуха. В корпусе башни установлен клапан (6) с ручным приводом. Ручка привода клапана имеет возможность демонтажа для установки шахты и в случае её ремонта.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Внутренний (условный) диаметр525 мм
Наружный диаметр (неутеплённое исполнение)533 мм
D1926 мм
D2938 мм
L2675 мм
H1875 мм
h385 мм

КОМПЛЕКТ ПОСТАВКИ

Кровельная мембранавходит
Воздухораспределитель с цепями и карабинамивходит
Материалы для подвеса и крепления башни в крышном проёмевходит
Металлический трос для привода клапана длиной не менее 13 мвходит
