Описание

МАРКИРОВКА

Адаптер переходной для прямоугольных каналов АП

1- АП: Адаптер переходной
2- Типоразмер, см (по прямоугольному присоединительному сечению ВхН)
3- Диаметр патрубка, мм

НАЗНАЧЕНИЕ

Адаптер переходной для прямоугольных каналов АП предназначен для присоединения прямоугольных канальных вентиляторов к вентиляционным системам с круглыми воздуховодами.

КОНСТРУКЦИЯ

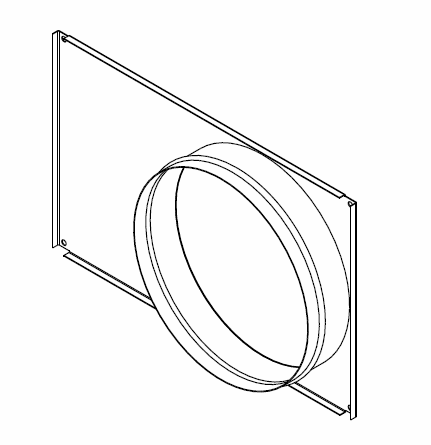

Адаптер переходной состоит из плиты и патрубка соединенных между собой с помощью сварки.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вид климатического исполнения — У1 согласно ГОСТ 15150.

Допустимая температура перемещаемого воздуха от

-30 °С до +80 °С.

Характеристики

Модель





Размеры, мм





Масса,

кг

B

H

D

B1

АП-30-15-150

300

150

150

85

1,1

АП-40-20-200

400

200

200

110

1,6

АП-50-25-250

500

250

250

135

1,8

АП-50-30-300

500

300

300

170

2,0

АП-60-30-300

600

300

300

170

2,4

АП-60-35-350

600

350

350

190

2,5

АП-70-40-400

700

400

400

210

2,9

АП-80-50-500

800

500

500

260

3,9

АП-90-50-500

900

500

500

260

4,2

АП-100-50-500

1000

500

500

260

4,7

Размеры

Адаптер переходной для прямоугольных каналов АП

Модель



Размеры, мм





Масса,

кг

B

H

D

B1

АП-30-15-150

300

150

150

85

1,1

АП-40-20-200

400

200

200

110

1,6

АП-50-25-250

500

250

250

135

1,8

АП-50-30-300

500

300

300

170

2,0

АП-60-30-300

600

300

300

170

2,4

АП-60-35-350

600

350

350

190

2,5

АП-70-40-400

700

400

400

210

2,9

АП-80-50-500

800

500

500

260

3,9

АП-90-50-500

900

500

500

260

4,2

АП-100-50-500

1000

500

500

260

4,7
