МАРКИРОВКА
1- КВР: Вентилятор радиальный (центробежный) кухонный
2- Типоразмер
3- Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
4- Напряжение питания электродвигателя (Е-220В, D-380В)
Назначение
Радиальные кухонные вентиляторы КВР предназначены для вытяжной вентиляции. Вентиляторы обеспечивают перемещение среды с высокой температурой. Идеально функционирует в различных системах вентиляции для:
кухонных вытяжных систем
вентиляции промышленных хлебопекарен
удаления газов, образующихся при проведении сварочных работ

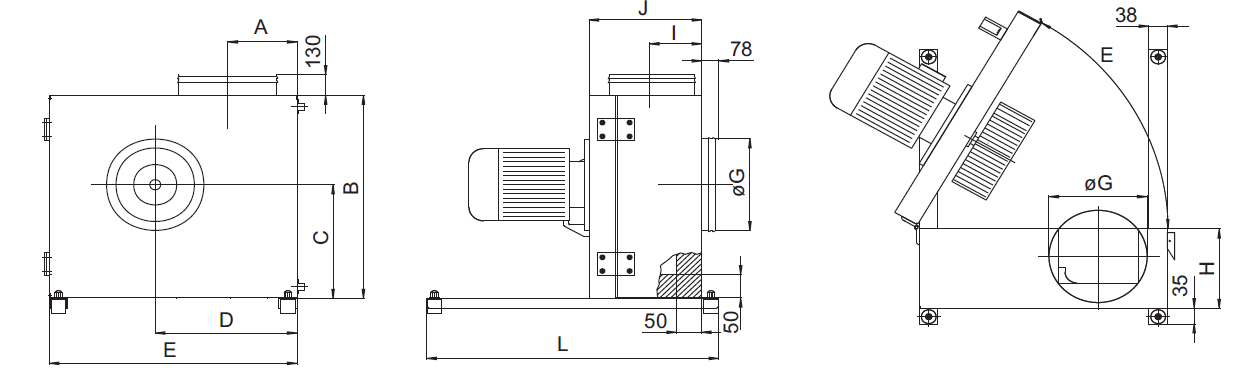

Конструкция
Корпус выполнен из оцинкованной стали со звуко и теплоизоляцией из минеральной ваты толщиной 50мм. Откидывающийся на шарнирах блок двигатель- крыльчатка обеспечивает легкий доступ во внутреннее пространство вентилятора для удобной чистки.
Диаметр патрубков на входе и выходе соответствует стандартным размерам вентиляционных каналов. Вентилятор устанавливается на монтажной несущей раме со встроенными виброгасителями.
Двигатели
Вентиляторы комплектуются однофазными и трехфазными двигателями с короткозамкнутым ротором. Класс изоляции обмотки F. Тип защиты IP 54.
Применяются радиальные рабочие колеса с вперед и назад загнутыми лопатками.
Регулировка скорости может быть как плавной, так и ступенчатой и осуществляться посредством трансформаторного или частотного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов при условии, что общая мощность и рабочий ток не будут превышать номи- нальные параметры регулятора.
Монтаж
Вентилятор предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи монтажного кронштейна КМ-КВР (приобретается отдельно). Подключение к электросети осуществляется с помощью клеммной коробки, установленной на электродвигателе.
Условия эксплуатации
Вентиляторы радиальные кухонные КВР предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 80 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения (1-ой категории при защите двигателя от прямого солнечного возде- йствия и атмосферных осадков) по ГОСТ 15150-69 с температурой окружающей среды от минус 40 до плюс 40 оС.
