Секция газового нагрева (газовый воздухонагреватель) – высокоэффективный компонент систем газового воздушного отопления и вентиляции зданий любого назначения: производственных цехов, складов, ангаров, животноводческих комплексов. Секция встраивается в существующую систему отопления и вентиляции, а также может использоваться совместно с приточными установками сторонних производителей – это делает её универсальным решением при модернизации и новом строительстве.

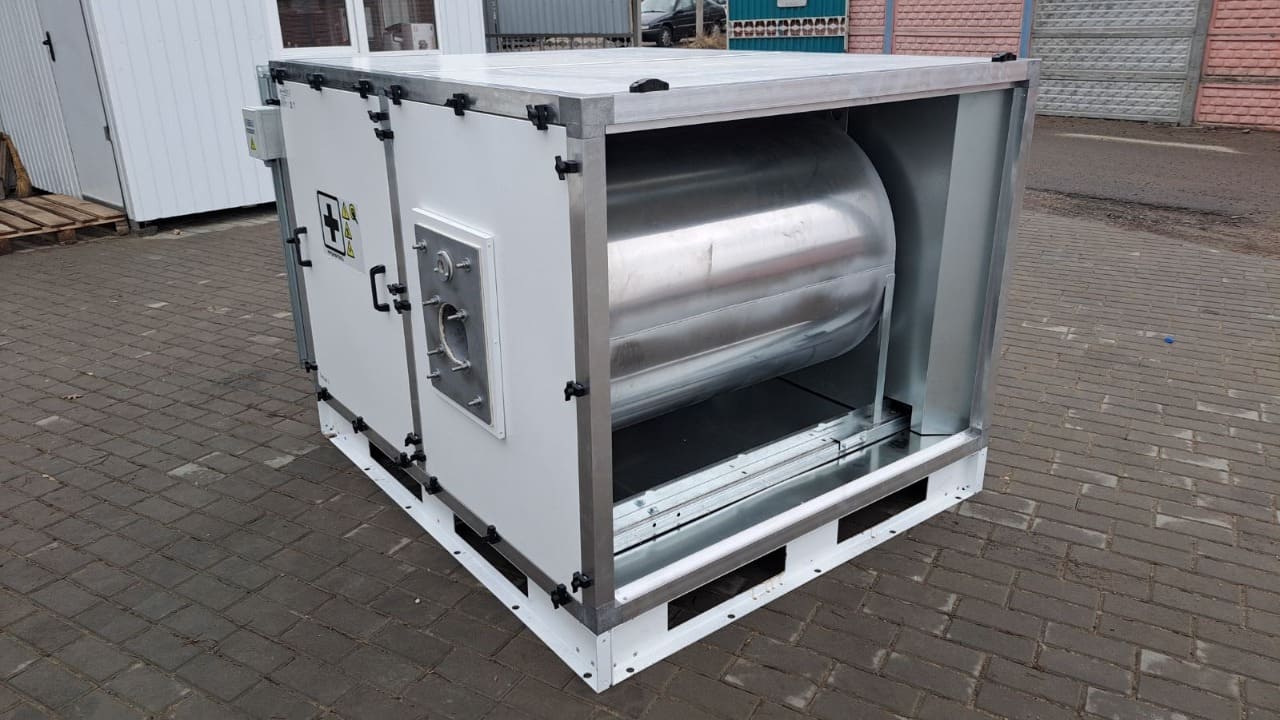

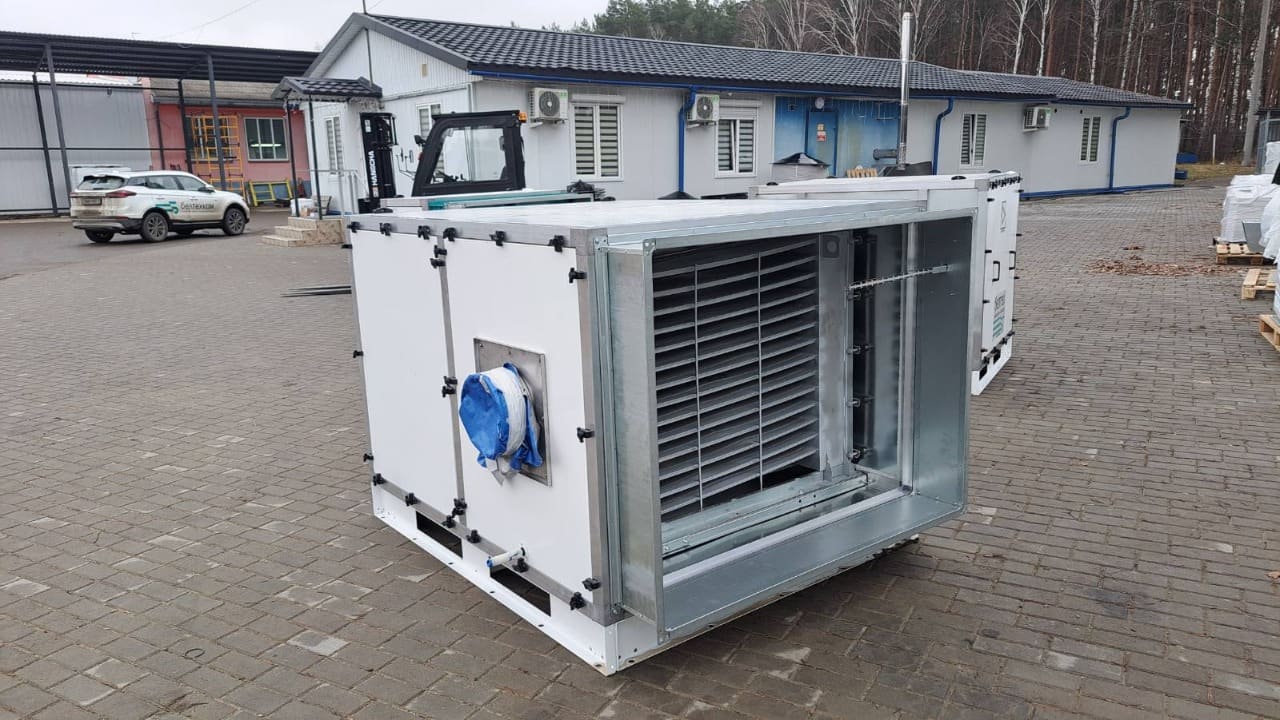

Из чего состоит секция газового нагрева:
- Опорная рама из оцинкованной стали – с отверстиями под грузоподъёмные приспособления или вилы погрузчика для удобства транспортировки и монтажа
- Каркас из алюминиевого профиля с теплоизолированными панелями – часть панелей крепится быстросъёмным крепежом для удобного доступа при обслуживании
- Тепловой модуль рекуперативного типа – камера сгорания и теплообменник, дымовые газы отводятся через дымовую трубу, в помещение поступает только чистый нагретый воздух
- Газовая горелка с автоматикой и запорно-регулирующей арматурой: блок клапанов, регулятор давления газа, фильтр, компенсатор, датчики минимального и максимального давления газа
- Автоматика безопасности и регулирования – обеспечивает автоматическую безопасную работу горелки и теплового модуля

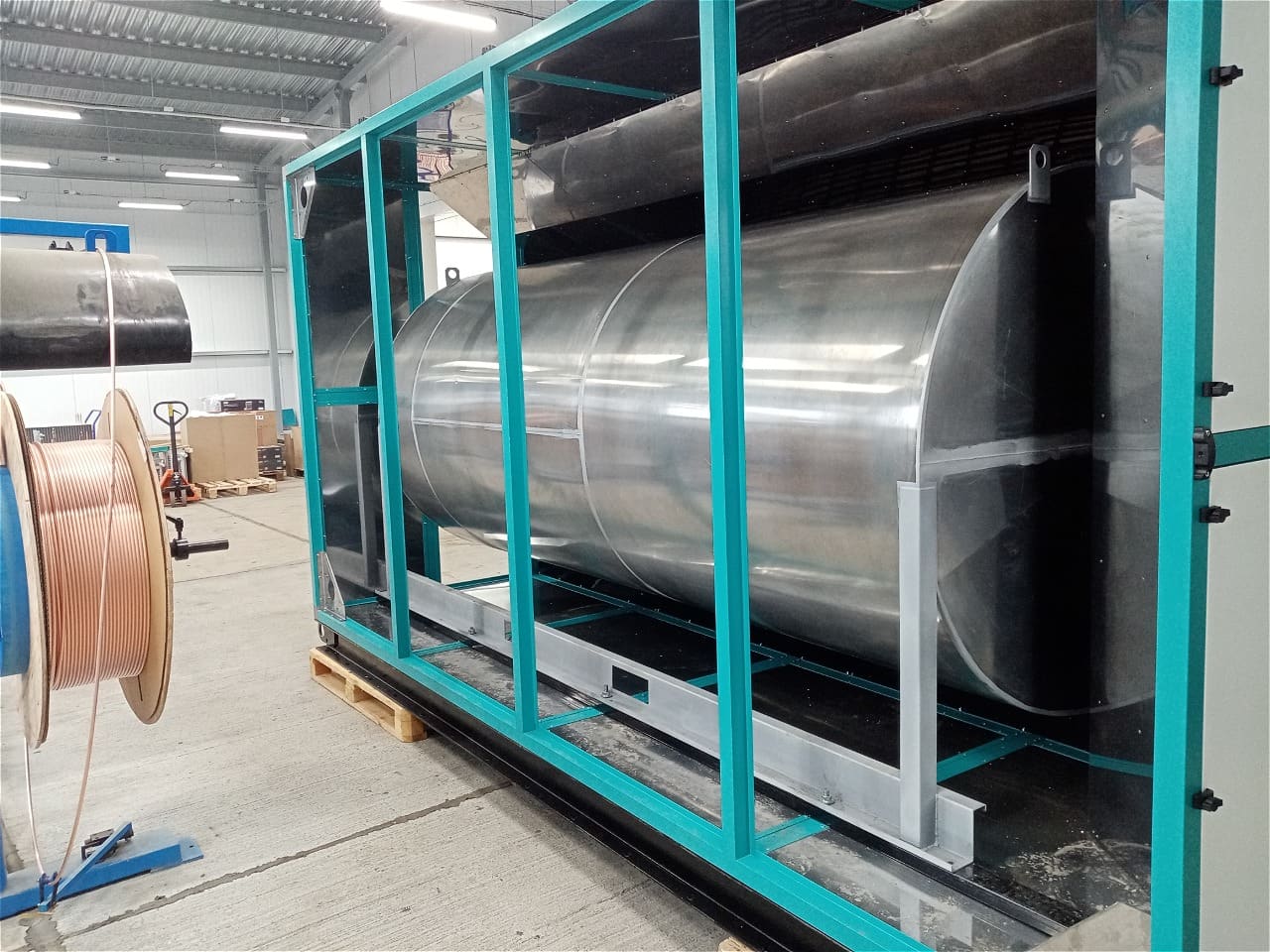

Тепловой модуль: камера сгорания и теплообменник
Реверсивная камера сгорания цилиндрической формы изготавливается из нержавеющей стали AISI 430. Теплообменник – из нержавеющей стали AISI 304, состоит из входного и выходного короба, соединённых между собой теплообменными трубами. Патрубок для подключения дымохода расположен на противоположной от горелки стороне. В нижней части коробов приварена труба для слива конденсата, образующегося во время работы секции – это исключает скопление влаги внутри корпуса и продлевает срок службы оборудования.
Автоматика и регулирование
Автоматика безопасности и регулирования обеспечивает автоматическую безопасную работу горелки и теплового модуля. Во время работы система в реальном времени контролирует и поддерживает требуемые параметры: температуру нагрева воздуха в вентиляционном канале после секции, температуру воздуха в помещении, температуру нагрева теплообменника. Термостат аварийного отключения горелки срабатывает при перегреве теплообменника, что защищает оборудование от повреждений и обеспечивает безопасную эксплуатацию без постоянного присутствия оператора.
Монтаж и условия эксплуатации
Секция нагрева устанавливается в корпус приточной установки или установки воздушного отопления согласно рекомендациям завода-изготовителя. Диапазон рабочих температур – от −40 °C до +50 °C, что позволяет использовать оборудование в любом регионе Беларуси и СНГ круглый год. При размещении приточной установки на улице для защиты от атмосферных осадков и отрицательных температур секция комплектуется теплоизолированным шкафом с дверями, в котором устанавливается горелка. Внутреннее пространство шкафа обогревается – это защищает горелку и запорно-регулирующую арматуру от замерзания даже в сильные морозы.
Технические характеристики:
- Топливо: природный газ по ГОСТ 5542
- Климатическое исполнение: У1, У3
- Напряжение питания: 220, 380 В
- Номинальная тепловая мощность: 35, 45, 70, 90, 130, 150, 190, 230, 260, 350, 400, 460, 520, 600, 670, 750, 870, 980, 1160, 1400 кВт
- Расход воздуха через секцию нагрева: от 650 до 160 000 м³/ч
- Коэффициент полезного действия: не менее 90%
- Присоединительное давление газа на входе в горелку: до 360 мбар
Реализованные проекты
ООО «Белинвестторг-Сплав»

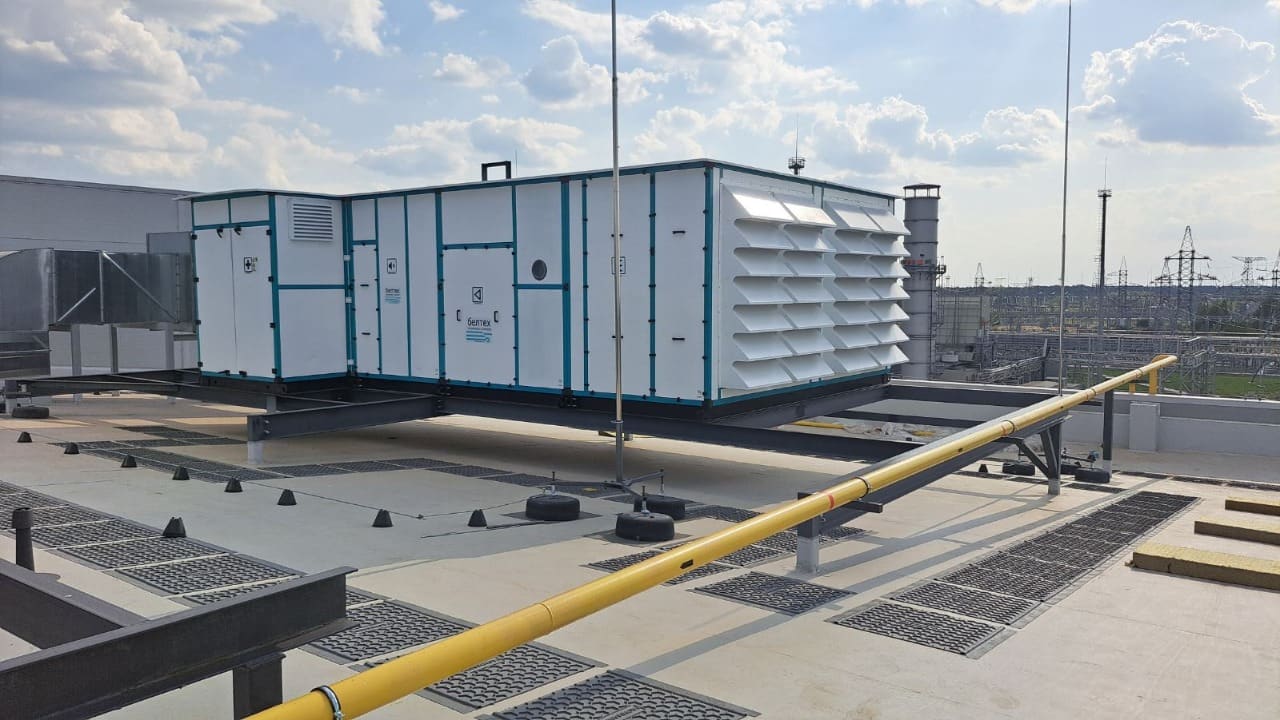

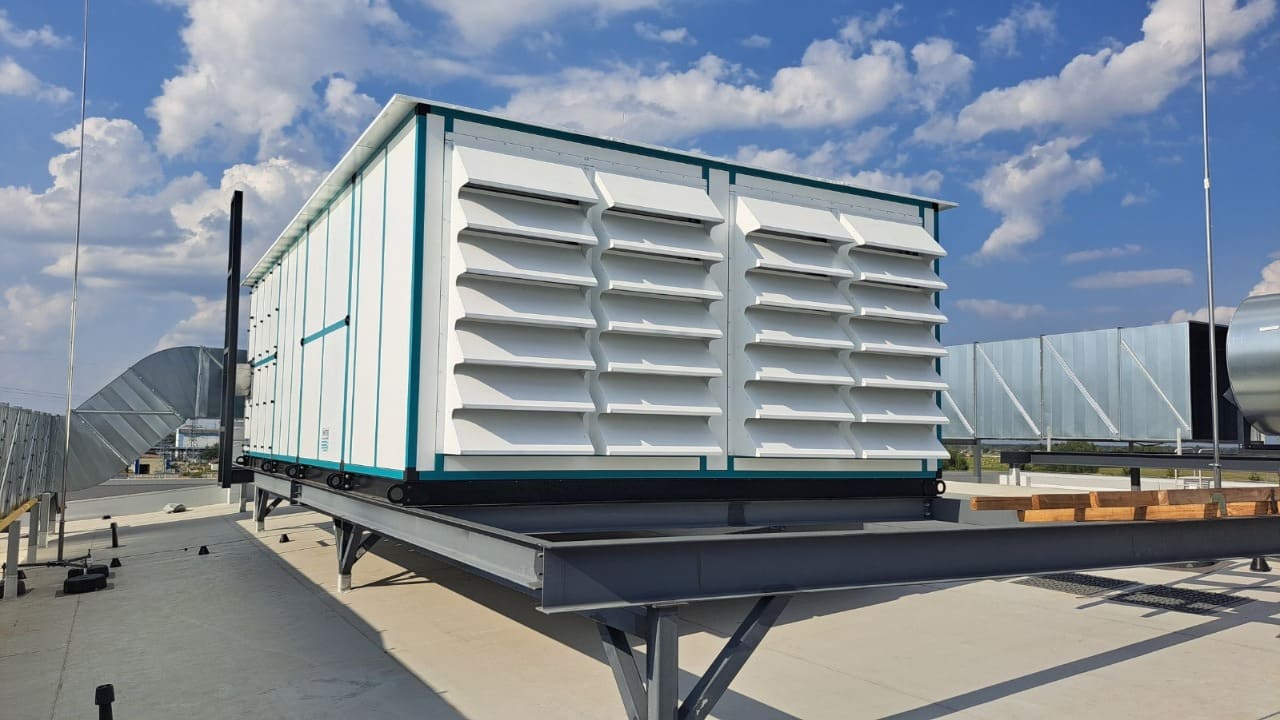

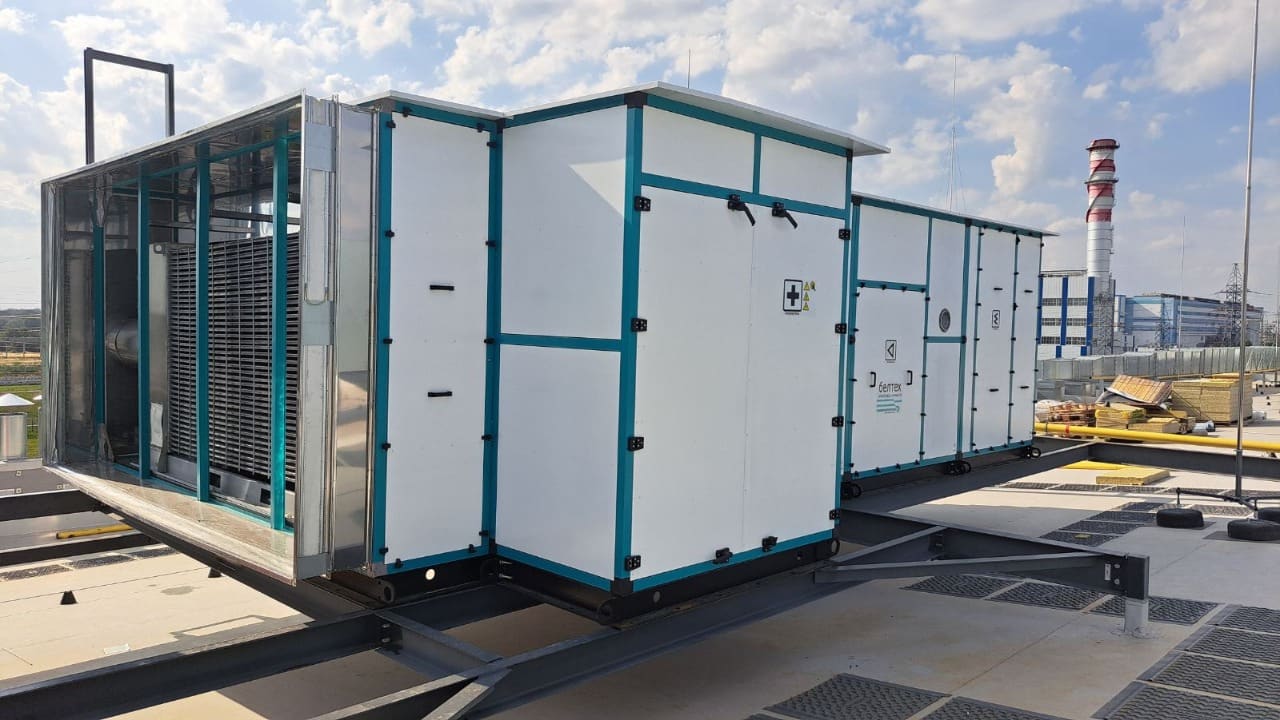

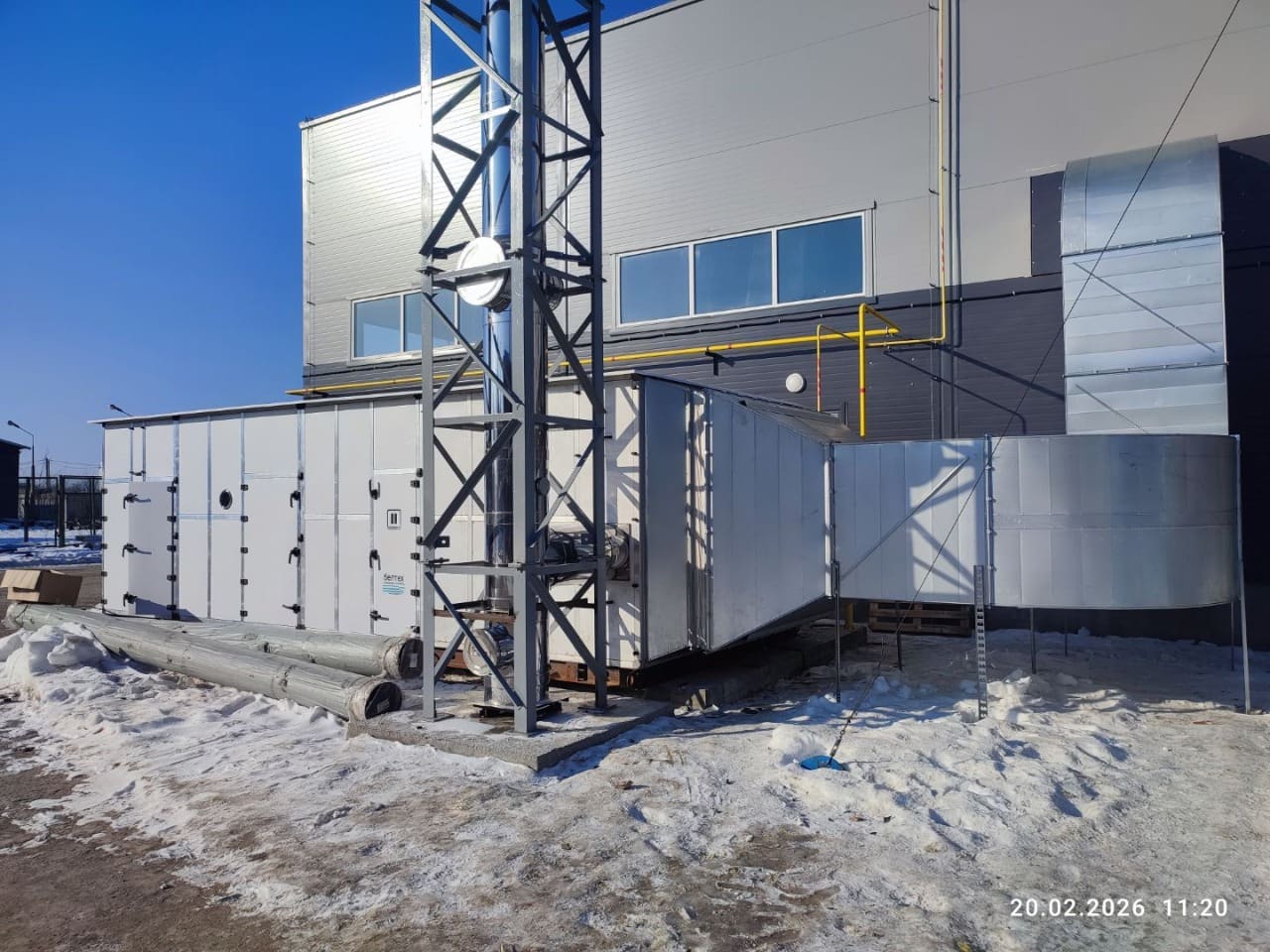

Приточная установка с секцией газового нагрева УПКП-85,0-«Игнис»-ГК-У1-380-Г2 в наружном исполнении – с дополнительным теплоизолированным обогреваемым шкафом для горелки и защитной крышей. Номинальная тепловая мощность – 1335 кВт, производительность по воздуху – 86 350 м³/ч. Установлена модуляционная горелка RS 100/M – один из самых мощных реализованных нами объектов на базе секции газового нагрева.
ООО «Зубр Энерджи»

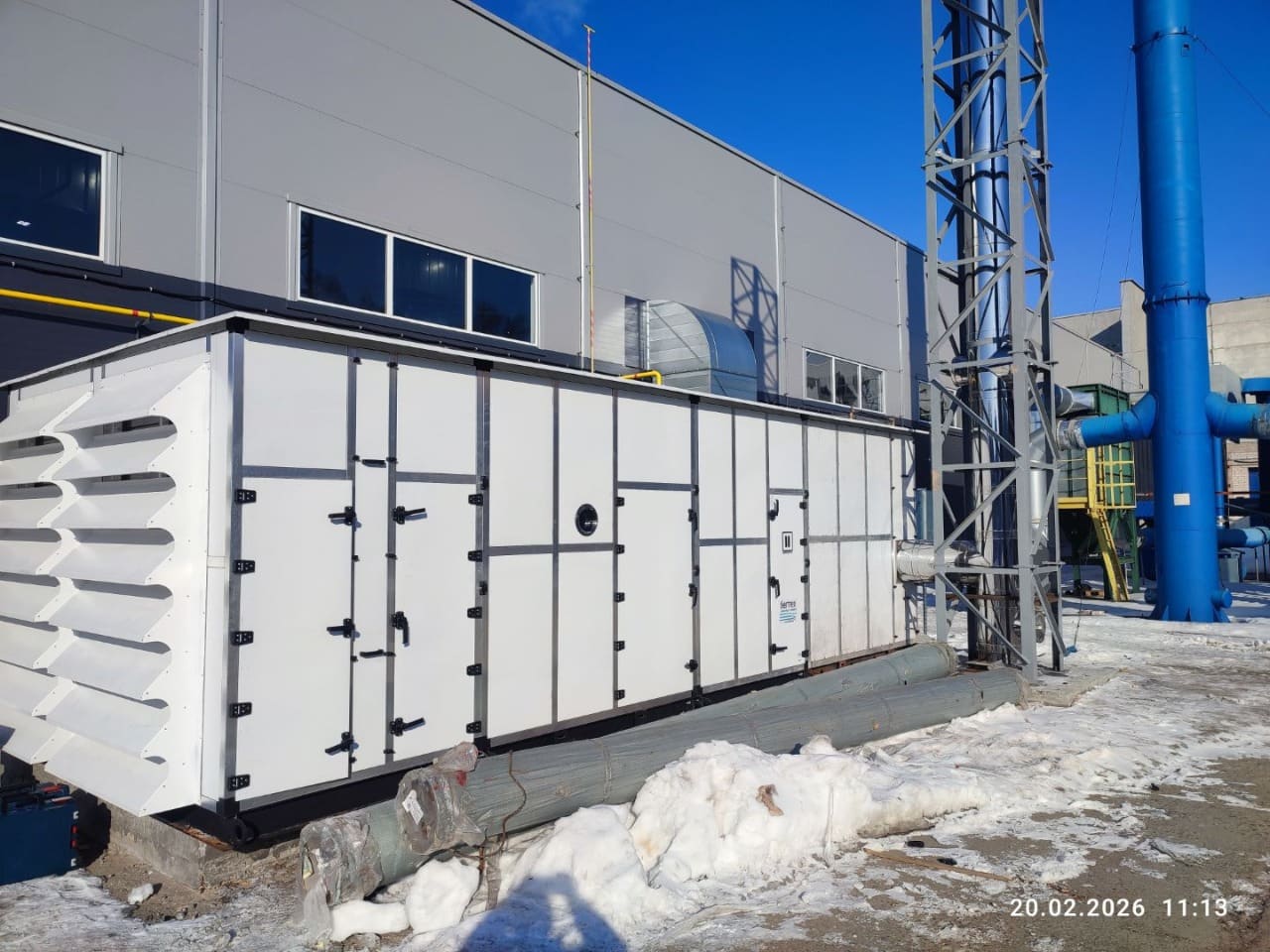

Приточная установка с секцией газового нагрева УПКП-55,0-«Игнис»-О-У1-380-Г2. Номинальная тепловая мощность – 814 кВт, производительность по воздуху – 55 400 м³/ч. Установлена модуляционная газовая горелка RS 70/M с плавным регулированием мощности.
Секция газового нагрева подбирается индивидуально под параметры конкретного объекта – тепловую мощность, требуемый расход воздуха, условия эксплуатации. Если вам нужна секция газового нагрева или комплексная приточная установка на её основе – оставьте заявку на сайте, наши инженеры произведут расчёт и подберут решение под ваши задачи.
